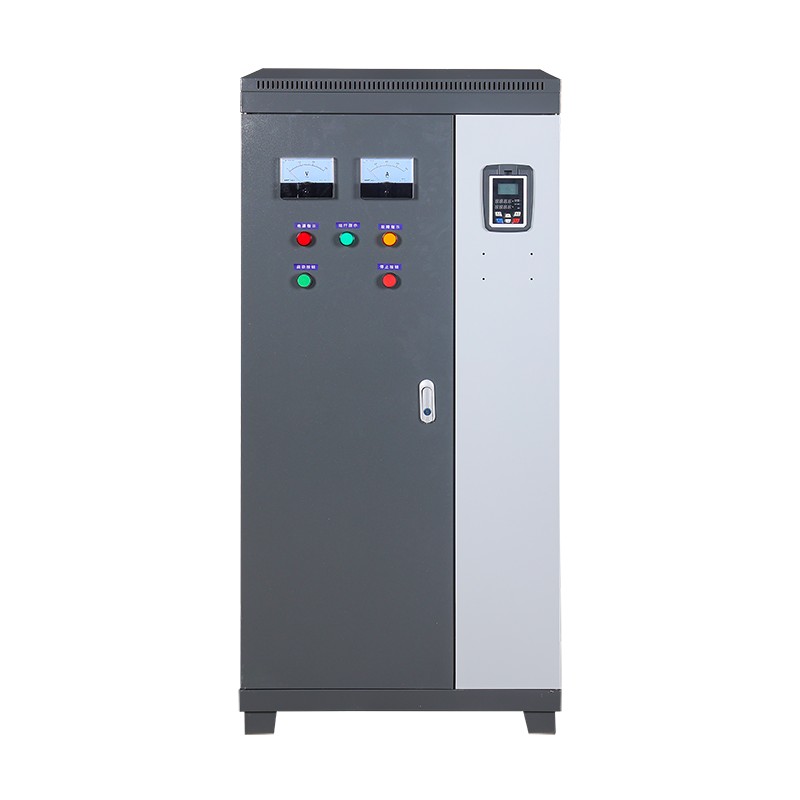

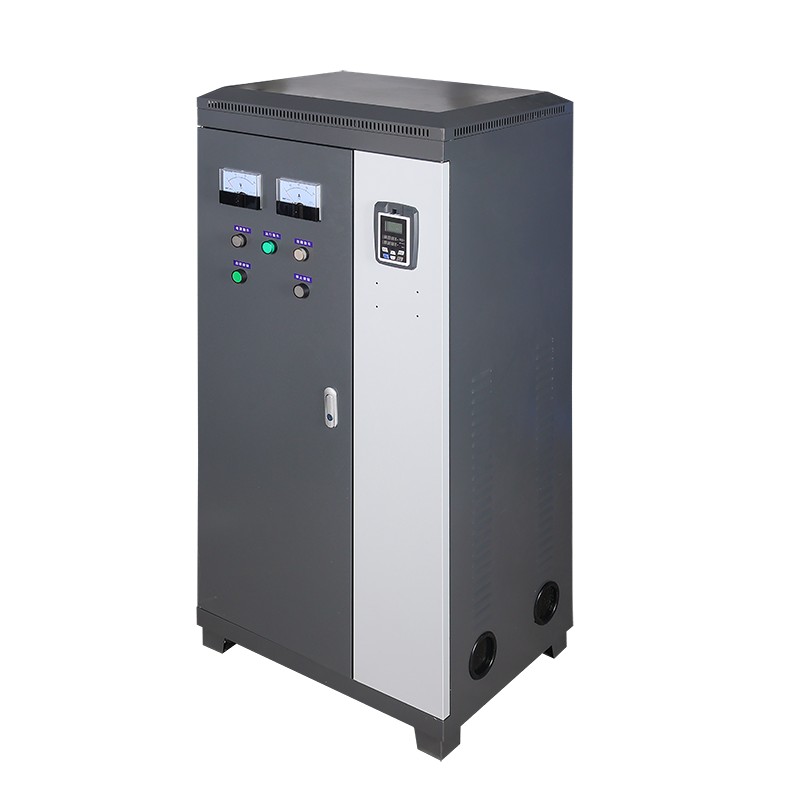

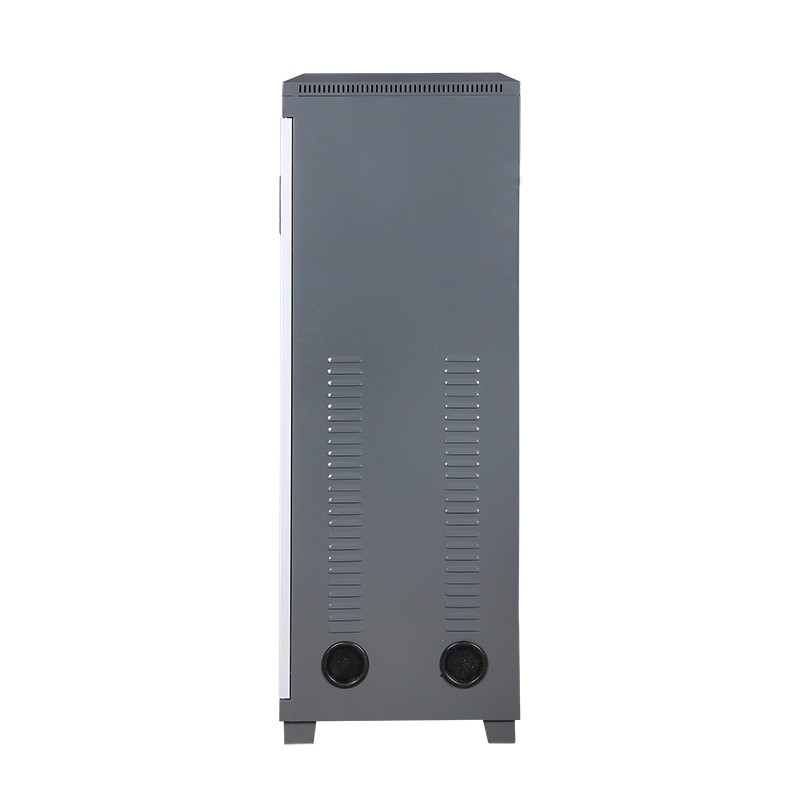

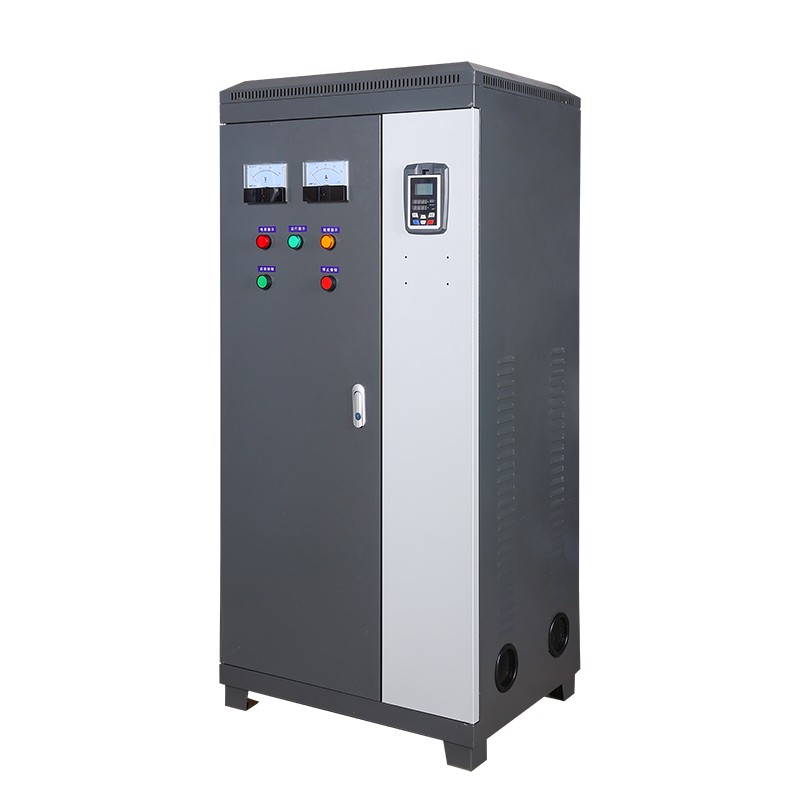

تجاوز خزانة البداية الناعمة

تعد خزانة Bypass Soft Starter واحدة من المنتجات الرئيسية التي يتم تصنيعها بواسطة مصنع Yibaling. إنه يتميز بالجودة الممتازة التي تتجاوز المعايير الوطنية، والعملاء يقدمون طلبات متكررة باستمرار. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل.

إرسال استفسار

وصف المنتج

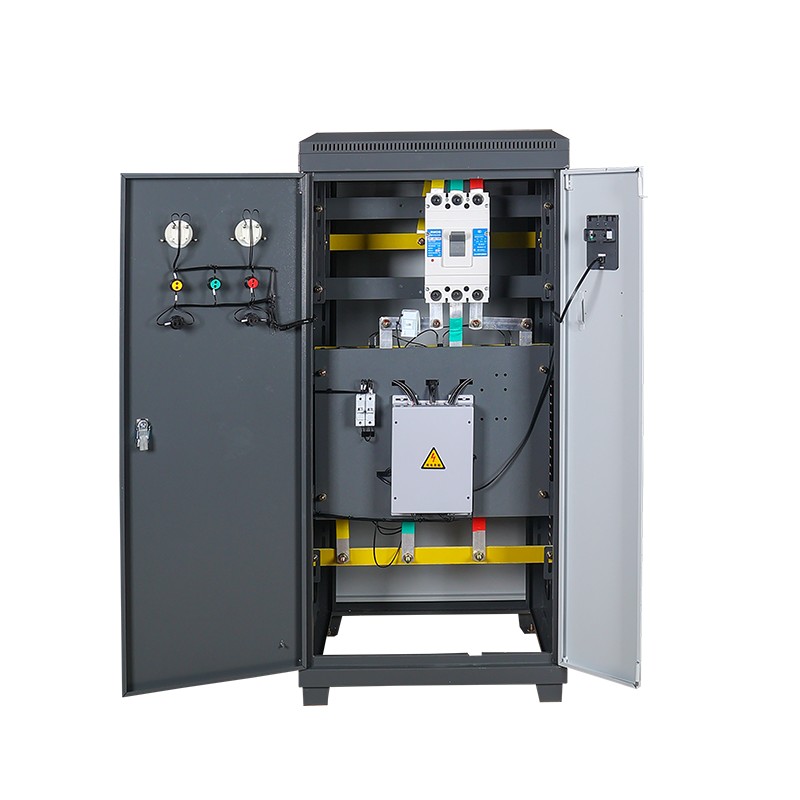

إن خزانة التشغيل الناعمة الالتفافية عبارة عن جهاز متكامل وذكي لتشغيل المحرك والتحكم فيه. فهو يجمع ببراعة بين وحدة التشغيل الناعم الثايرستور ونظام موصل الالتفافية داخل خزانة قياسية.
ينقسم وضع العمل الأساسي إلى مرحلتين: عندما يبدأ المحرك، يتم التحكم بدقة في الجهد والتيار المطبق على المحرك بواسطة مشغل ناعم داخل الخزانة، مما يحقق بداية سلسة وخالية من الصدمات، ويحل بشكل فعال مشاكل صدمة الشبكة والضغط الميكانيكي الناتج عن التشغيل المباشر.

خزانات البداية الناعمة عبر الإنترنت VS. تجاوز خزائن البداية الناعمة

اسم	خزانة البداية الناعمة على الإنترنت	تجاوز خزانة البداية الناعمة
التركيب الهيكلي	يستخدم بشكل رئيسي بداية ناعمة كعنصر تحكم، ومجهز بمفاتيح، وخزانات، وما إلى ذلك.	بناءً على النوع المتصل، تتم إضافة موصل تجاوز إضافي.
مبدأ العمل	يستمر الثايرستور في العمل بعد بدء تشغيل المحرك، مما يوفر بدء التشغيل السلس والتشغيل العادي.	بعد اكتمال بدء التشغيل، يقوم موصل الالتفافية باستبدال الثايرستور ويوفر الجهد المقنن للمحرك.
التكلفة وتوليد الحرارة	تكلفة خزانة البداية الناعمة عبر الإنترنت أعلى. أثناء التشغيل، يكون للثايرستور انخفاض في الجهد، مما يؤدي إلى توليد بعض الحرارة.	التكلفة منخفضة، ولا تولد حرارة أثناء التشغيل، والكفاءة تقترب من 100%.
مشهد قابل للتطبيق	خزانات التشغيل الناعمة المتوفرة عبر الإنترنت مطلوبة للتحكم الكامل والحماية، والتعامل مع التطبيقات التي تتميز بأحمال متغيرة أو مصادر طاقة هشة، وهي ذات طبيعة حرجة ومعقدة.	تم تصميم خزانة بدء التشغيل الناعمة الالتفافية فقط للتعامل مع تطبيقات التحميل الروتينية والمستقرة التي تتضمن تأثيرات بدء التشغيل والتوقف.

المواد الأساسية

يمكن اعتبار المكونات الأساسية لخزانة البداية الناعمة الالتفافية بمثابة نظام يتم إنجازه من خلال التعاون بين عدة أجزاء رئيسية:
يكمن النواة الوظيفية في الثايرستور (أشباه الموصلات القائمة على السيليكون) لوحدة البداية الناعمة والموصلات ذات السعة الكبيرة (مع وصلات سبائك الفضة) لوحدة الالتفافية.
يحقق الأول تحكمًا سلسًا في الجهد أثناء مرحلة بدء التشغيل، بينما يحمل الأخير التيار الكامل أثناء عملية الحالة المستقرة. إن قلب التحكم في خزانة البداية الناعمة الالتفافية هو شريحة المعالج الدقيق المدمجة، وهي المسؤولة عن منطق وحساب النظام بأكمله.

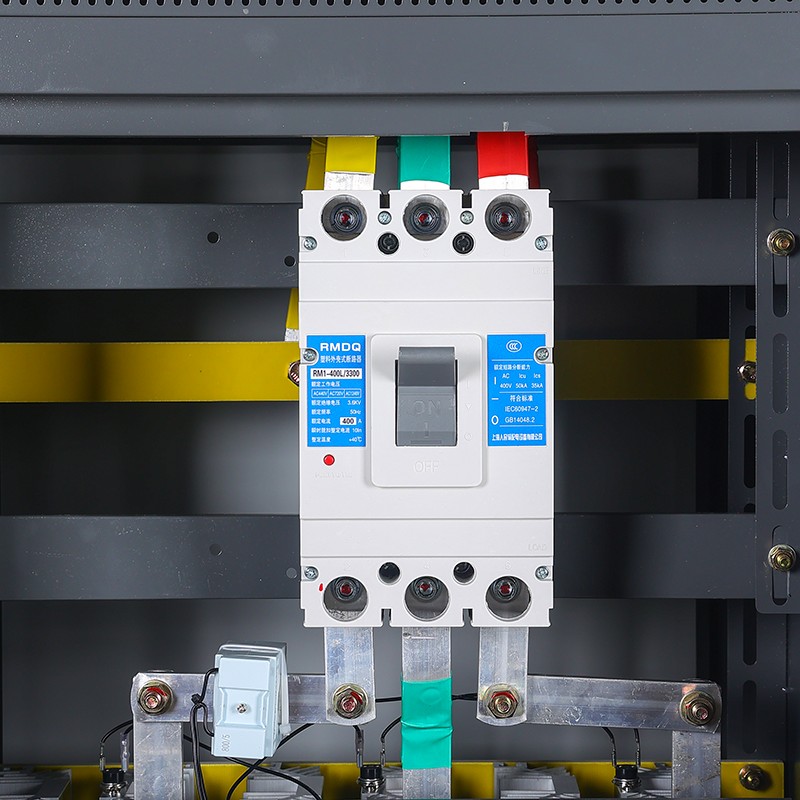

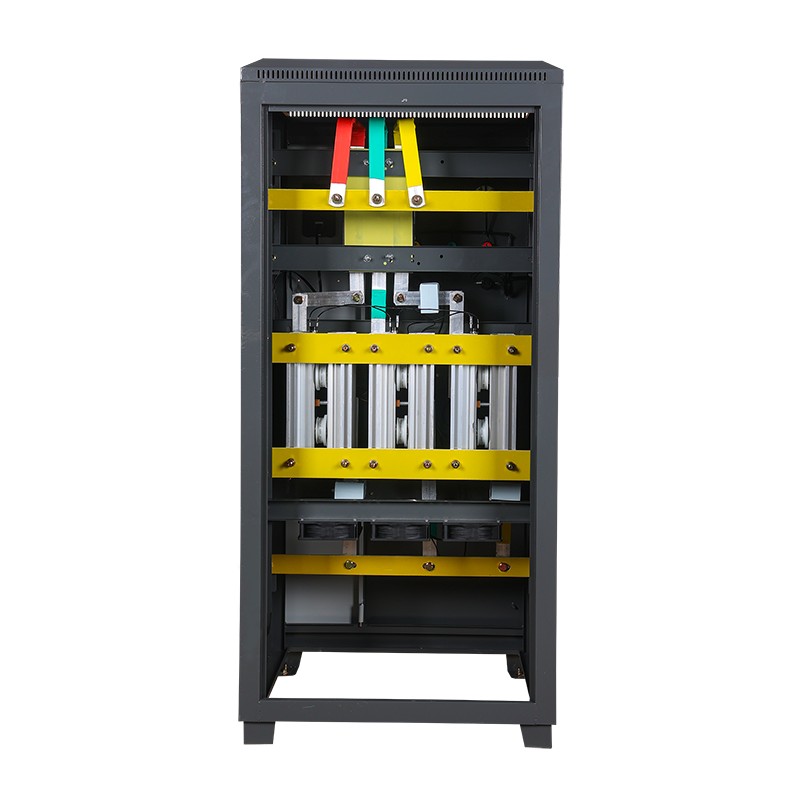

يتم توصيل مسار التيار الكهربائي للنظام بأكمله بواسطة قضبان نحاسية عالية النقاء.
يتم تثبيت جميع المكونات على هيكل إطار مطلي بالألمنيوم والزنك المضاد للتآكل، ويتم ضمان السلامة الكهربائية من خلال الأجزاء العازلة البلاستيكية الهندسية.
بالنسبة للنماذج عالية الطاقة، تم أيضًا تجهيز مشعات ومراوح التبريد المصنوعة من سبائك الألومنيوم للتعامل مع الحرارة، ويتم تشكيل خط دفاع السلامة من خلال مكونات الحماية مثل الصمامات والمرحلات الحرارية.
يؤدي تضافر هذه المواد في النهاية إلى تحقيق أهداف التصميم المتمثلة في بدء التشغيل السلس والتشغيل الفعال والسلامة والموثوقية للمعدات.
لقد تم اختيار المواد الأساسية المستخدمة في خزانات البداية الناعمة الالتفافية بعناية من قبل مهندسي Ibaling لدينا، وهي ذات جودة عالية. تتميز خزانات البداية الناعمة الالتفافية المصنعة بهذه المواد الأساسية بجودة تتجاوز بكثير المعايير كما أنها مستقرة للغاية في الأداء.

عملية الاختبار

يعد اختبار المصنع لخزانة بدء التشغيل الناعمة الالتفافية بمثابة عملية تحقق صارمة ومنهجية مصممة لمحاكاة ظروف التشغيل الحقيقية والتأكد من أن الوظائف والسلامة والموثوقية تلبي المعايير. العملية برمتها تتبع مبدأ ثابت أولا، ثم ديناميكي؛ مكونات منفصلة أولا، ثم الجهاز بأكمله.
الخطوة الأولى هي الاختبار المنفصل والثابت لخزانة بدء التشغيل الناعمة الالتفافية. بدون التوصيل بمصدر الطاقة الرئيسي، يتم اختبار جميع المكونات الأساسية داخل خزانة البداية الناعمة الالتفافية بشكل فردي، مثل اختبار الخصائص الميكانيكية ومقاومة التلامس لموصل الالتفافية، والتحقق من نسبة التحويل وقطبية محولات التيار/الجهد، وإجراء فحوصات صحة الأسلاك بنسبة 100% ومقاومة العزل (≥10MΩ) واختبارات تحمل تردد الطاقة (على سبيل المثال 2 كيلو فولت/1 دقيقة) على جميع دوائر التحكم الثانوية لضمان السلامة والدقة الأساسية.
في الوقت نفسه، وفقًا لمتطلبات العملاء، قم بتعيين معلمات بدء التشغيل مسبقًا واستكمال جميع اختبارات الوظائف لواجهة الإنسان والآلة.
ثم أدخل مرحلة الاختبار الديناميكي والوظيفي الأساسي. بعد التوصيل بمصدر طاقة التصحيح، تحقق أولاً من تسلسل الطور وعرض الجهد للدائرة الرئيسية. الجزء الأكثر أهمية هو اختبار منطق التبديل الالتفافي، والذي يتطلب استخدام راسم الذبذبات لالتقاط والتحقق من أن خرج الثايرستور وموصل الالتفافية يمكن أن يحققا تبديلًا سلسًا وخاليًا من القوس وخاليًا من الصدمات عند نقطة التقاطع الصفرية للجهد. هذه هي القيمة الأساسية للتصميم الالتفافي لخزانة البداية الناعمة.
بعد ذلك، قم بتوصيل صندوق تحميل محاكاة المحرك أو محرك طاقة صغير لإجراء اختبار عملية البدء والتوقف الناعم الكامل، ومحاكاة الأعطال المختلفة مثل التيار الزائد، وفقدان الطور، والدوار المقفل للتحقق من أن جميع وظائف الحماية يمكن أن تعمل بدقة وسرعة وفقًا للقيم المحددة. أخيرًا، قم بإجراء عملية تحميل مستمرة لعدة ساعات (اختبار التقادم) يتم خلالها استخدام جهاز تصوير حراري بالأشعة تحت الحمراء لمراقبة ارتفاع درجة حرارة الأجزاء الرئيسية مثل المشتت الحراري للثايرستور ونقاط توصيل قضيب التوصيل، مما يضمن بقائه ضمن الحد الآمن (على سبيل المثال، ارتفاع درجة الحرارة ≥ 70 كلفن)، لكشف أي عملية محتملة أو عيوب في التصميم.
بعد اجتياز جميع الاختبارات، قم بإجراء فحص التنظيف النهائي، وأعد ربط أدوات التثبيت، وأرفق "تقرير اختبار المصنع الكامل لخزانة البداية الناعمة الالتفافية" (بما في ذلك جميع البيانات المقاسة)، والرسومات، وشهادات المطابقة، وما إلى ذلك، قبل التعبئة للشحن.
