محول التوزيع المغمور بالزيت S13

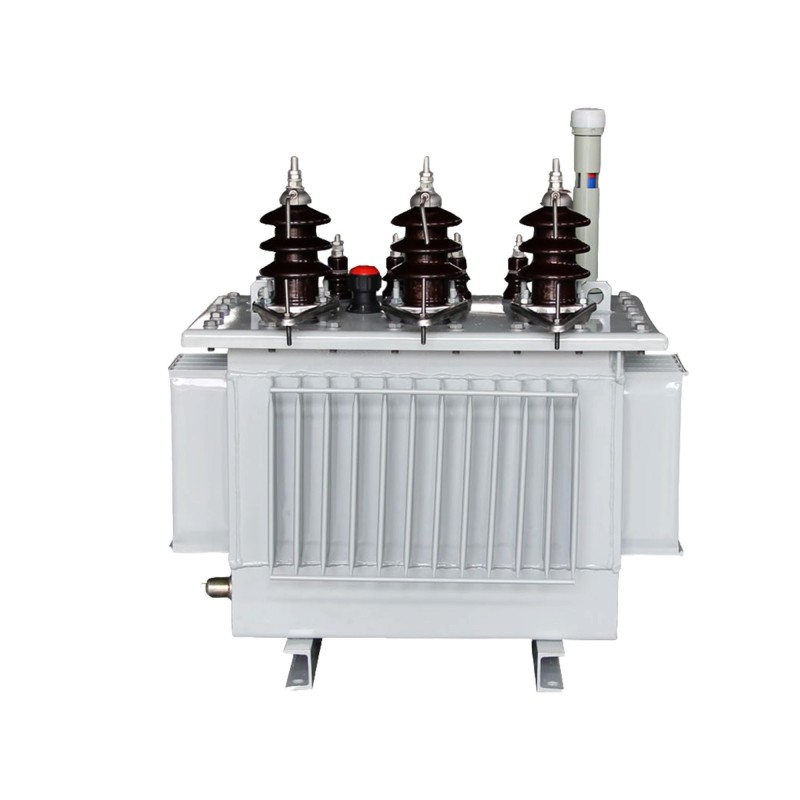

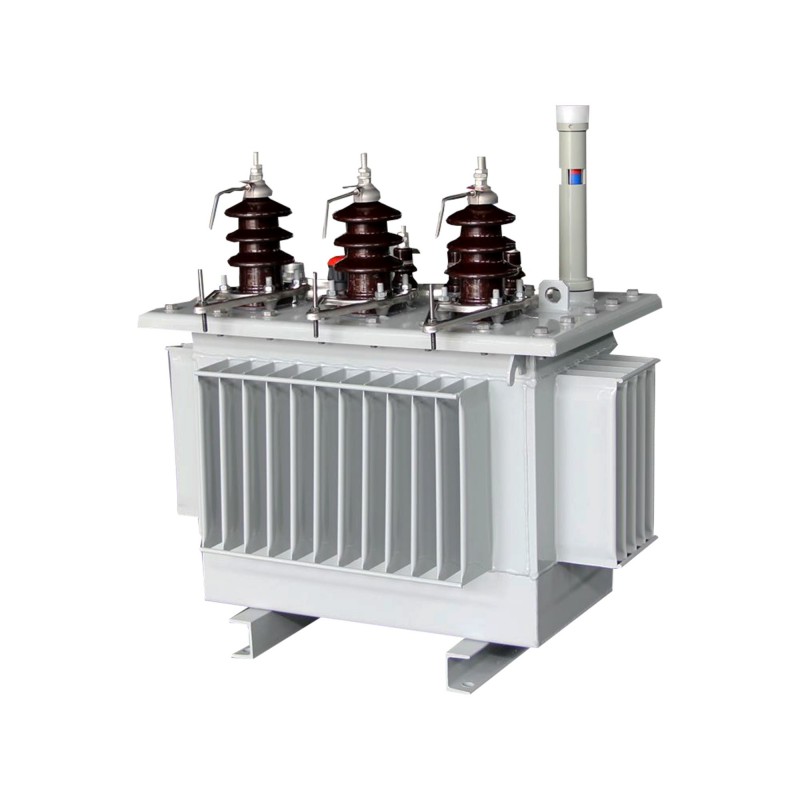

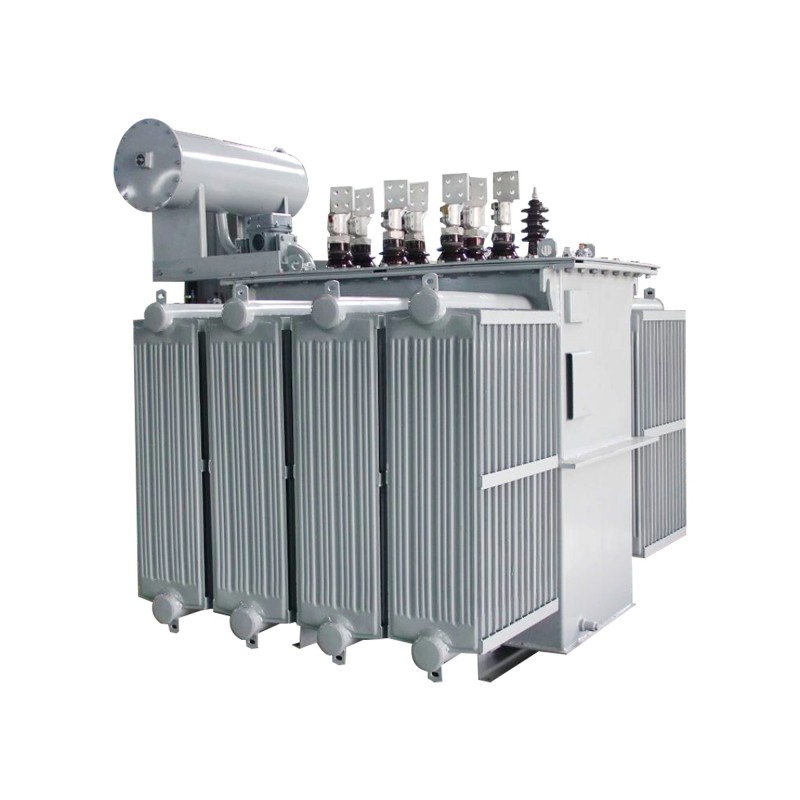

محول توزيع الطاقة المغمور بالزيت S13 عبارة عن محول توزيع طاقة مغمور بالزيت ثلاثي الطور يتم إنتاجه بواسطة مصنع Yibaling.

إنها عبارة عن معدات طاقة ثلاثية الطور حققت ترقيات الأداء الرئيسية على أساس الهيكل التقليدي الموثوق به.

تنعكس المزايا الأساسية في تحسينين مستهدفين:

يعتمد جسم محول توزيع الطاقة المغمور بالزيت S13 على هيكل عزل جديد وتصميم تقوية ميكانيكي.

على سبيل المثال، من خلال تعزيز نظام ضغط اللف، واستخدام وسادات عزل عالية القوة، واعتماد طريقة أفضل لتثبيت سلك الرصاص، يؤدي ذلك إلى تحسين استقرار محول توزيع الطاقة المغمور بالزيت S13 بشكل كبير عند تعرضه لتيارات دائرة قصر مفاجئة، وبالتالي تقليل مخاطر الأخطاء وضمان مرونة تشغيل شبكة الطاقة.

يتكون قلب القلب الحديدي لمحول توزيع الطاقة المغمور بالزيت S13 من نفاذية مغناطيسية عالية وصفائح فولاذية سيليكون مدرفلة على البارد عالية الجودة منخفضة الخسارة (مثل 30ZH120 أو مواد مماثلة)، ويتم تجميعها باستخدام مفصل متدرج كامل شطبة مشتركة عملية.

يقلل هذا المزيج من المقاومة المغناطيسية وفقدان التيار الدوامي في قلب الحديد، مما يؤدي إلى انخفاض كبير في فقدان عدم التحميل (Po) وفقدان الحمل (Pk) للمحول.

ملف الشركة

حالة العمل

1. الارتفاع

ينطبق التصميم القياسي لمحول التوزيع المغمور بالزيت S13 على المناطق التي لا يزيد ارتفاعها عن 1000 متر. عندما يتجاوز ارتفاع موقع التثبيت هذا الحد، بسبب الهواء الرقيق، ستنخفض كفاءة تبديد الحرارة وستنخفض قوة العزل الخارجي.

في هذه الحالة، يجب تقليل السعة وفقًا للمعايير الوطنية للاستخدام، وقد يلزم تصحيح مسافة العزل. بشكل عام، لكل 100 متر زيادة في الارتفاع، يُقترح تقليل سعة الحمل المستمر الموصى بها للمحول بنسبة 0.3-0.5% تقريبًا.

2. درجة الحرارة المحيطة

ظروف درجة حرارة التشغيل المحيطة العادية لمحول التوزيع المغمور بالزيت S13 هي كما يلي:

درجة الحرارة القصوى: +40 درجة مئوية. درجة الحرارة هذه هي درجة الحرارة في بيئة مظللة وجيدة التهوية، وليست درجة حرارة سطح الجهاز تحت أشعة الشمس المباشرة.

متوسط ​​درجة الحرارة القصوى الشهرية: لا يزيد عن +30 درجة مئوية.

الحد الأقصى لمتوسط ​​درجة الحرارة السنوية: لا يزيد عن +20 درجة مئوية.

الحد الأدنى لدرجة الحرارة في الهواء الطلق: لا يقل عن -25 درجة مئوية. في بيئة درجة الحرارة المنخفضة، من الضروري التأكد من أن الزيت العازل المستخدم لمحول التوزيع المغمور بالزيت S13 له أداء مطابق لدرجة الحرارة المنخفضة (مثل نقطة التجمد أقل من درجة الحرارة المحيطة) لضمان بدء التشغيل والتداول الطبيعي.

الميزة الأساسية

بالمقارنة مع المنتجات المماثلة الموجودة في السوق بنفس المواصفات، فإن الميزة الأساسية لمحول التوزيع المغمور بالزيت S13 تكمن في تحقيق اختراق تآزري في مستوى كفاءة الطاقة واقتصاد دورة الحياة الكاملة والموثوقية التشغيلية.

1. مستوى كفاءة الطاقة

يحقق المحول S13 انخفاضًا بنسبة 25%-30% في فقدان عدم التحميل وانخفاضًا بنسبة 10%-15% في فقدان الحمل مقارنةً بمحول التوزيع المغمور بالزيت S11، مما يلبي تمامًا المعيار الوطني لكفاءة الطاقة من المستوى الأول.

علاوة على ذلك، فهو يعمل بهدوء، مع التحكم في الضوضاء في حدود 45 ديسيبل، وله قدرة حمل زائد أقوى ومقاومة تأثير الدائرة القصيرة.

كما أن خزان الزيت المغلق بالكامل ونظام العزل الأفضل يجعل الصيانة مريحة ويطيل عمر الخدمة.

2. أداء عالي التكلفة

بالنسبة للعملاء، فهذا يعني بشكل مباشر توفير تكاليف الكهرباء. بأخذ محول 1000 كيلو فولت أمبير شائع الاستخدام كمثال، يمكن لمحول التوزيع المغمور بالزيت S13 توفير ما يقرب من 12000 كيلووات ساعة من الكهرباء سنويًا.

3. أداء وقت التشغيل

وفي الوقت نفسه، التصميم عملي للغاية:

هيكل مدمج، مستوى حماية عالي (IP55)، قادر على التشغيل المستقر في المساحات ذات المساحة المحدودة، أو البيئات الخاصة لمحطات الطاقة الجديدة، أو المناطق الساحلية الرطبة.

الزيت صديق للبيئة وآمن، ومجهز بحماية مزدوجة للضغط وحماية للغاز.

التعليمات

س: بالمقارنة مع النماذج القديمة (مثل محولات التوزيع المغمورة بالزيت S9، S11)، ما هي كفاءة الطاقة الأساسية والمزايا الاقتصادية لمحولات التوزيع المغمورة بالزيت S13؟

على وجه التحديد، يتم تقليل فقدان الحمل (P0) في المتوسط ​​بحوالي 20-30% مقارنة بمحول التوزيع المغمور بالزيت S11، ويتم تقليل فقدان الحمل (Pk) في المتوسط ​​بحوالي 15-20%.

ومن منظور اقتصادي، يؤدي هذا إلى تكلفة إجمالية أفضل للملكية (TCO). على الرغم من أن تكلفة الشراء الأولية أعلى قليلاً، إلا أن تكاليف فقدان الطاقة المنخفضة بشكل كبير على مدار دورة حياة المحول بأكملها (عادةً 20 عامًا أو أكثر) يمكن استردادها غالبًا في غضون بضع سنوات، مما يجعل الاستخدام طويل المدى أكثر فعالية من حيث التكلفة.
