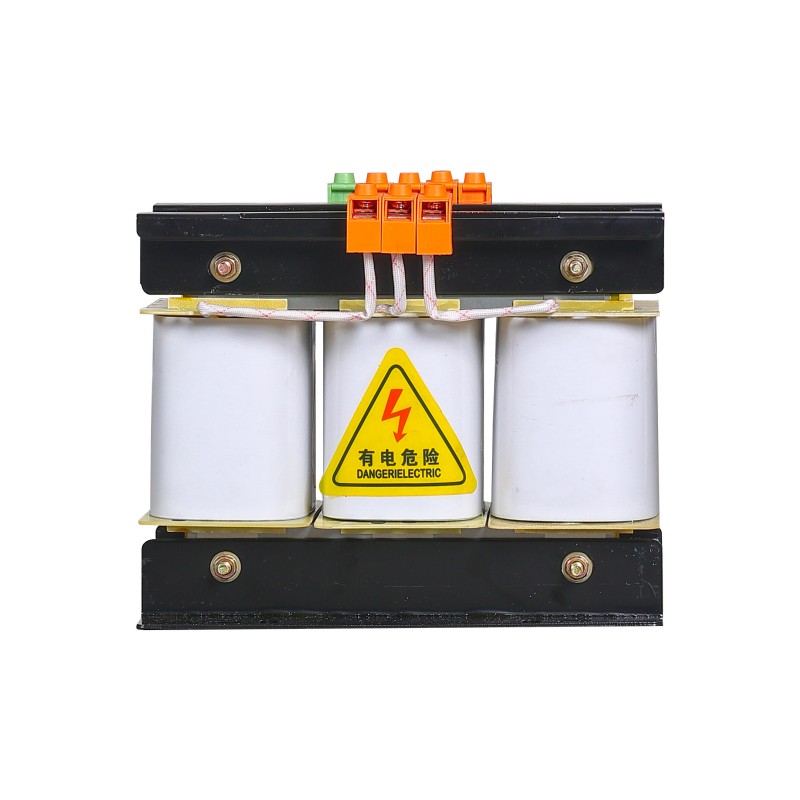

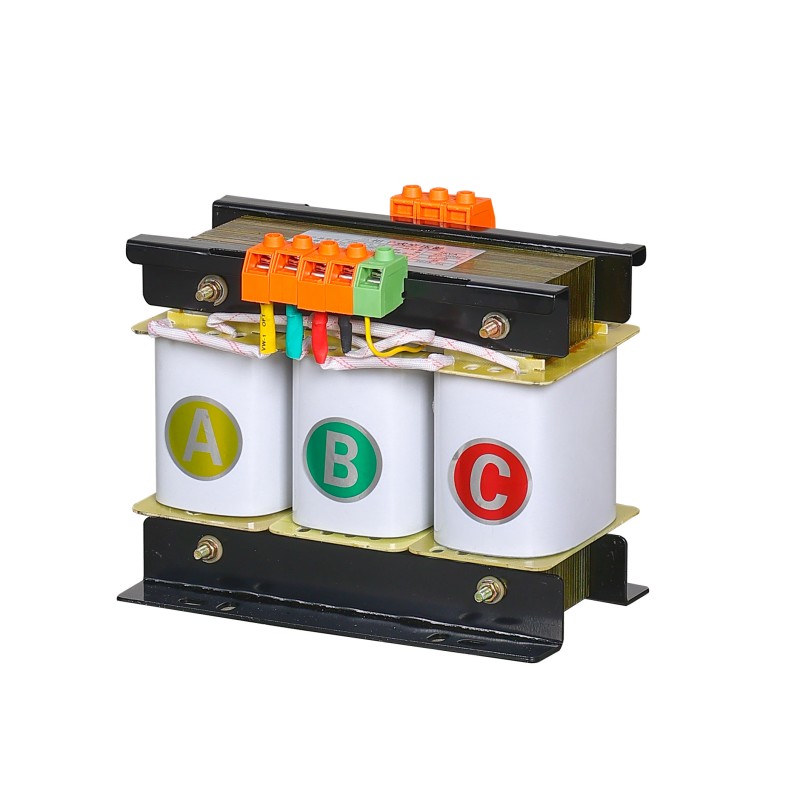

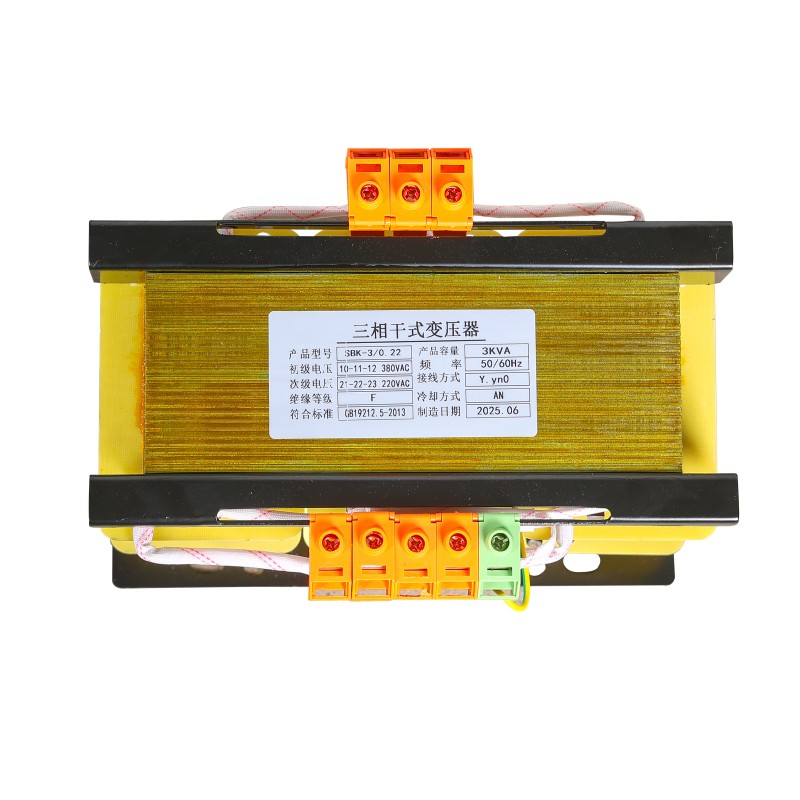

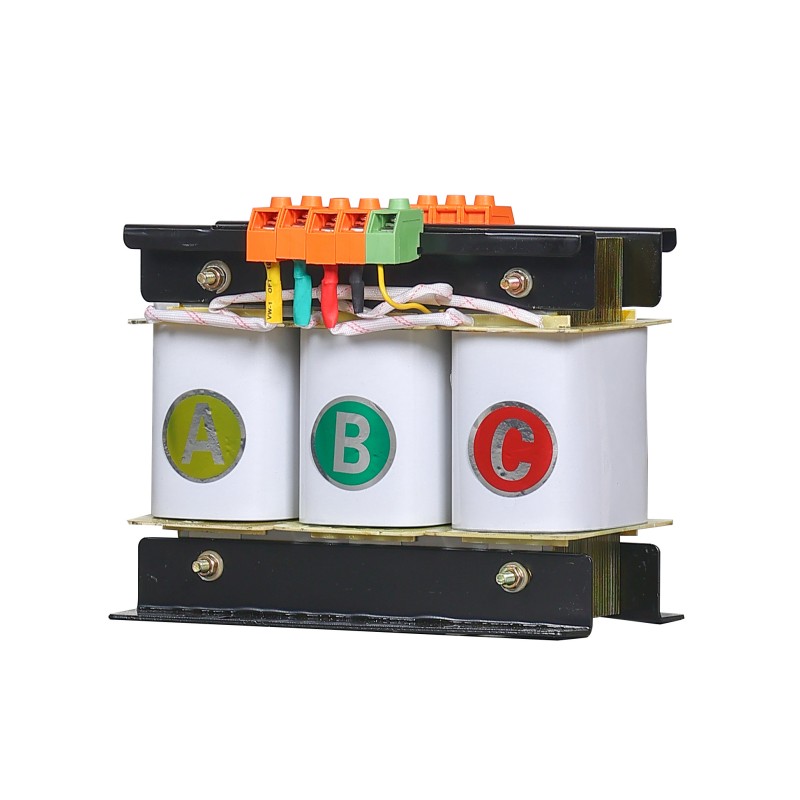

محول SBK عالي الدقة

يعد محول SBK عالي الدقة حلاً عالي المستوى يوفر مصدر طاقة نقيًا ومستقرًا على مستوى المختبر للأبحاث المتطورة والأدوات الدقيقة والأحمال الصناعية الصعبة. تكمن القيمة الأساسية لمحول SBK عالي الدقة في تحقيق أداء كهربائي استثنائي: يمكن أن تصل دقة تنظيم الجهد إلى ±0.5% أو حتى أعلى.

وقت الاستجابة الديناميكي الخاص به سريع مثل مستوى المللي ثانية، ومن خلال التدريع المتعدد والتصميم التوافقي المنخفض للغاية، يمكن قمع معدل تشويه شكل موجة الإخراج (THD) إلى أقل من 1%، مما يعزل تداخل الشبكة بشكل فعال.

يدمج محول SBK عالي الدقة طوبولوجيا تعويض متعددة المراحل، مما يضمن استقرار الجهد النهائي من عدم التحميل إلى التحميل الكامل. إن تصميم الموثوقية من الدرجة الصناعية والقدرة على التكيف البيئي الواسع يجعلها معدات طاقة أساسية لضمان التشغيل الصحيح للمعدات الرئيسية في تصنيع أشباه الموصلات، ومعايرة القياس، والتصوير الطبي المتطور، واختبار الدفاع والمجالات الأخرى.

كيفية اختيار محول SBK عالي الدقة؟

1. تحديد الحمولة والقدرة الإجمالية

قم بإدراج جميع المعدات الدقيقة التي يتم تشغيلها بواسطة محول SBK عالي الدقة، مثل أجهزة قياس الطيف، والمجاهر الإلكترونية، ومعايير القياس، وإمدادات الطاقة التناظرية ذات رقاقة ADC/DAC المتطورة، وما إلى ذلك.

حساب السعة: قم بإضافة قيم VA للحالة المستقرة لجميع الأحمال واحتفظ بهامش كافٍ للأحمال الاستقرائية (يوصى بأن تكون السعة الإجمالية 1.3-1.5 أضعاف المبلغ الإجمالي للحالة المستقرة). تأكد من التأكد من أن النموذج القياسي للمحولات عالية الدقة من سلسلة SBK يتمتع بمستوى السعة هذا.

2. تحديد الجهد والتردد

جهد الإدخال: يتم تحديده وفقًا لشبكة الطاقة الموجودة في الموقع (مثل 220 فولت أحادي الطور، 380 فولت ثلاثي الطور).

جهد الخرج: يجب أن يتطابق بدقة مع جهد الإدخال المقدر لمعدات التحميل (مثل 220 فولت ±0.5%).

التردد: 50 هرتز أو 60 هرتز.

3. قم بتأكيد طريقة التثبيت

تأكد مما إذا كان محول SBK عالي الدقة مثبتًا على حامل، أو موضوعًا رأسيًا، أو مدمجًا في هيكل مخصص. التحقق من الأبعاد والوزن الخارجي.

ظروف التبريد: يتمتع المحول بكفاءة عالية ولكن لا تزال هناك خسائر. تأكد من أن موقع التثبيت يتمتع بتهوية جيدة، وحجز مساحة لتبريد الهواء القسري إذا لزم الأمر.

المعلمات البيئية: تأكد مما إذا كانت درجة الحرارة والرطوبة ونظافة بيئة التثبيت ضمن النطاق المسموح به المحدد في ورقة مواصفات المنتج.

SBK أخطاء المحولات عالية الدقة والحماية

1. الدول غير الطبيعية

الأعطال الداخلية: دوائر قصيرة بين الطور على اللفات، دوائر قصيرة بين المنعطفات، أخطاء التأريض أحادية الطور

الأعطال الخارجية: دوائر قصيرة بين الطور على الخيوط، وأخطاء التأريض أحادية الطور للبطانات

2. العمليات غير الطبيعية

التيار الزائد الناجم عن الدوائر القصيرة الخارجية بين الطور

التيار الزائد والجهد الزائد للنقطة المحايدة الناتج عن دوائر التأريض الخارجية أحادية الطور

الزائد الناجم عن تجاوز القدرة المقدرة

3. إجراءات الحماية من الأخطاء الداخلية

تولد الأعطال الداخلية لمحولات SBK عالية الدقة أقواسًا ودرجات حرارة عالية، مما يؤدي إلى إتلاف العزل واللفات بسرعة. الحماية الأساسية هي "التعثر الفوري".

قم فورًا (عادةً <30 مللي ثانية) بإصدار تعليمات التعثر لقطع جميع مصادر الطاقة على جانبي الإدخال والإخراج لمحولات SBK عالية الدقة. هذه هي الحماية الأساسية والأسرع لحماية المحول نفسه.

يتعاون مستشعر Pt100 المدفون مسبقًا في النقطة الساخنة لملف محولات SBK عالية الدقة مع جهاز التحكم الذكي في درجة الحرارة للإنذار عندما تتجاوز درجة الحرارة الحد الأقصى والرحلة عند الوصول إلى درجة الحرارة الخطيرة.

4. إجراءات الحماية من الأخطاء الخارجية

عندما يتجاوز تيار الدائرة القصيرة العتبة العالية المحددة، ينطلق قاطع الدائرة على الفور (أقل من 100 مللي ثانية)، مما يؤدي بسرعة إلى قطع الدائرة القصيرة الشديدة بالقرب من المصدر.

راقب المجموع المتجه للتيارات ثلاثية الطور (تيار التسلسل الصفري)، واكتشف بحساسية أخطاء التأريض أحادية الطور للبطانات أو الخيوط، وقم بالإنذار أو التعثر وفقًا للقيمة المحددة.

5. إجراءات الحماية للعمليات غير الطبيعية

يعد نظام تثبيت الجهد الخاص بالمحول هو خط الدفاع الأول، ولكن عندما يكون جانب مصدر الطاقة غير طبيعي، يجب أن يعمل جهاز الحماية كنسخة احتياطية ويتعثر عند تجاوز الجهد بشكل كبير.
