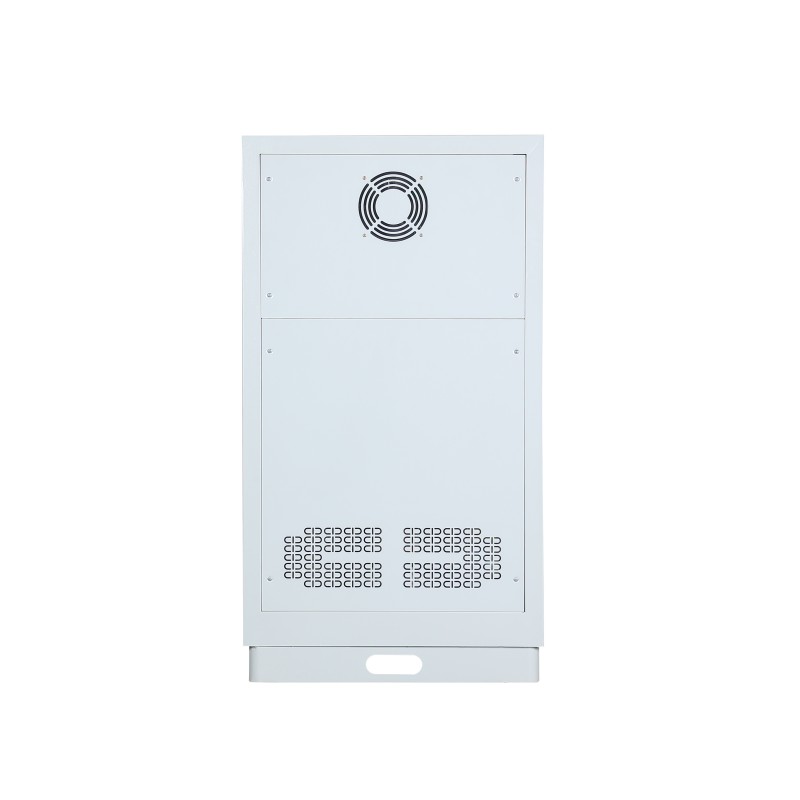

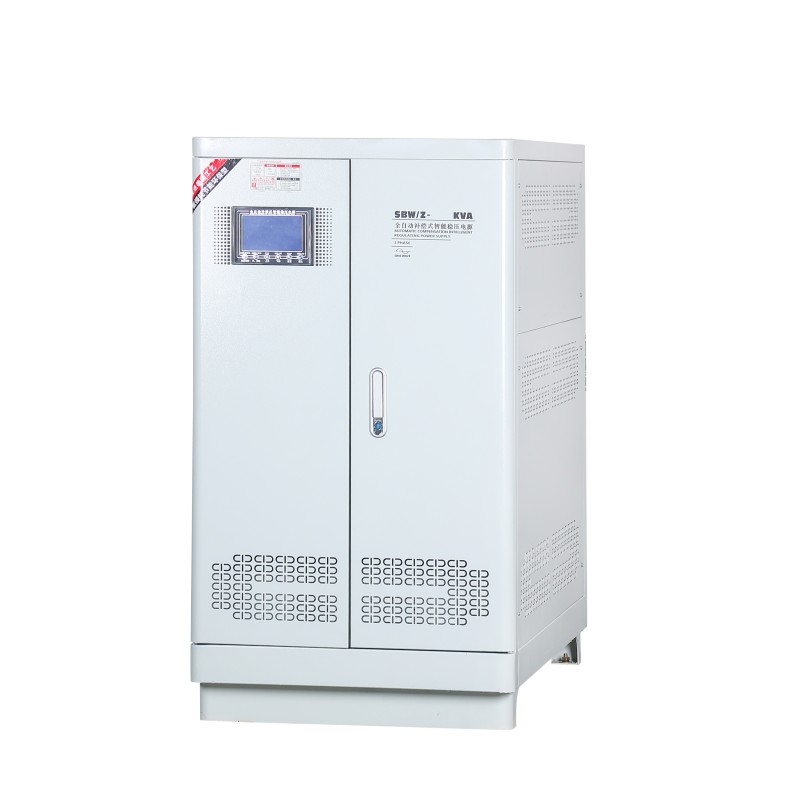

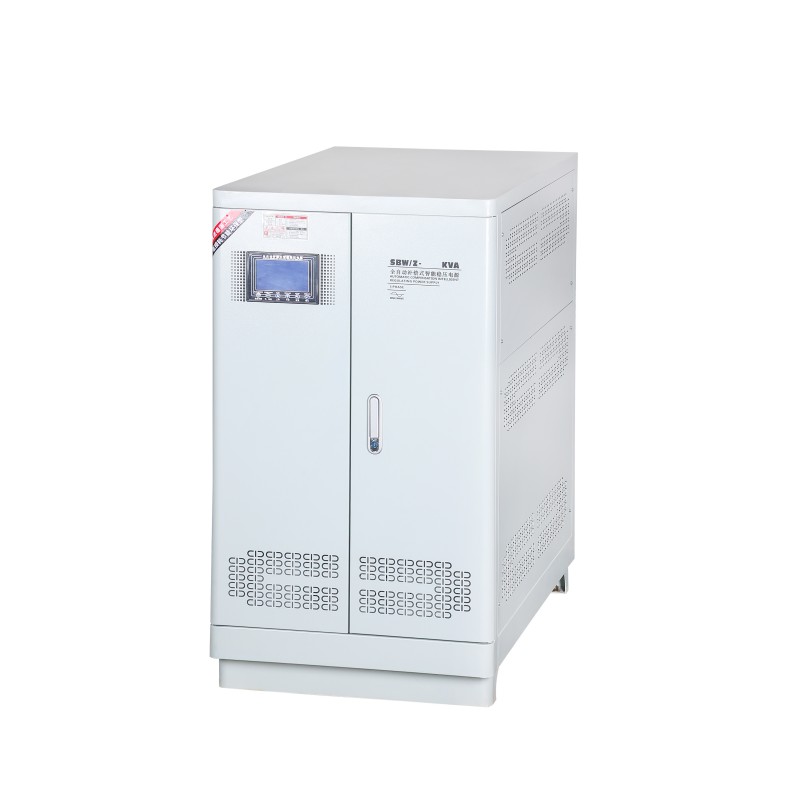

مثبت الجهد المؤازر SBW

إن مُثبت الجهد الكهربي SBW هو منظم مؤازر كلاسيكي تم إنتاجه بواسطة مصنع Yibaling. وقد تلقت باستمرار الثناء من العملاء لجودتها العالية. كما أن الفعالية العالية للغاية من حيث التكلفة للمصنع المصدر مكنت المنتج من اكتساب العديد من العملاء من مختلف البلدان. إذا كنت في حاجة إليها، فلا تتردد في الاتصال بمصنع Yibaling للشراء.

إرسال استفسار

وصف المنتج

إن مثبت الجهد الكهربائي SBW Servo هو مصحح الجهد الدقيق لأنظمة الطاقة الصناعية. يعتمد المبدأ الأساسي على هيكل المؤازرة الكهروميكانيكية الكلاسيكي - من خلال المراقبة المستمرة لجهد الخرج، فإنه يدفع محرك سيرفو الدقيق لتحريك فرشاة الكربون بسلاسة على ملف المحول التلقائي، مما يحقق تعويض الجهد الخطي وغير المتدرج.
يمنح مبدأ العمل هذا ثلاث مزايا أساسية: الإخراج عبارة عن موجة جيبية نقية، ولا يتم توليد أي تلوث متناسق. في الوقت نفسه، يتمتع منظم الجهد أيضًا بمقاومة قوية للغاية للصدمات، وقادر على تحمل تأثيرات التيار الكبيرة اللحظية بسهولة مثل بدء تشغيل المحرك؛ الهيكل موثوق به، والصيانة بسيطة، ومتوسط وقت التوقف عن العمل طويل.

منظم الجهد المؤازر SBW لديه وظيفة التعديل المستقل ثلاثي الطور، والذي يمكن أن يحل بشكل فعال مشكلة عدم التوازن ثلاثي الطور في شبكة الطاقة. وفي الوقت نفسه، يدمج الجيل الجديد من النماذج الذكية واجهات التحكم الرقمي ومراقبة الحالة والاتصالات، مع الحفاظ على الموثوقية الكلاسيكية وتحقيق الترقية الذكية.
باعتباره قطعة متينة من المعدات الصناعية، يتم استخدام هذا المنتج على نطاق واسع في المصانع والمناجم والمختبرات والسيناريوهات الأخرى ذات التقلبات الشديدة في الجهد وخصائص الحمل المعقدة (مثل المحركات وآلات اللحام التي تمثل الغالبية)، وهو حجر الزاوية في الطاقة لضمان التشغيل المستقر للمعدات الرئيسية.

تخصيص مثبت الجهد المؤازر SBW

1. قم بتأكيد المعلومات الأساسية

جهد الإدخال/الإخراج: القيمة المقدرة ونطاق التذبذب (على سبيل المثال، الإدخال 380 فولت ± 25%، يجب أن يكون الإخراج ثابتًا عند 380 فولت ± 1%).

خصائص التحميل: نوع الحمل (مجموعة المحرك، الفرن، أداة الدقة، وما إلى ذلك)، إجمالي الطاقة، طريقة بدء التشغيل وقوة كل محرك على حدة (حساب تيار التأثير).

بيئة خاصة: موقع التركيب (داخلي/خارجي)، الارتفاع، درجة الحرارة البيئية، الرطوبة، سواء كان هناك الكثير من الغبار أو الغازات المسببة للتآكل أو خطر القابلية للاشتعال والانفجار.

الوظائف الأساسية: دقة تثبيت الجهد (±1%، ±0.5%)، سرعة الاستجابة، متطلبات الكفاءة.

وظائف خاصة: ما إذا كان التعديل المستقل على ثلاث مراحل مطلوبًا، وظيفة الالتفافية (يدوية/تلقائية)

2. تأكيد المخطط

وفقًا لمتطلباتك، سنصدر "خطاب تأكيد فني مفصل للمخطط الفني لمثبت الجهد الكهربائي SBW"، ويتضمن المحتوى الأساسي ما يلي:

الرسم التخطيطي الكهربائي ورسم التجميع: يظهر بوضوح التخطيط الداخلي والواجهات والأبعاد.

قائمة مواصفات المكونات الأساسية:

محول التعويض: المادة الأساسية (مثل صفائح الفولاذ السيليكونية عالية الجودة)، مادة اللف (النحاس الخالي من الأكسجين)، درجة العزل.

نظام سيرفو: العلامة التجارية ومواصفات المحرك والسائق، درجة الدقة.

جوهر التحكم: نموذج ونوع DSP/PLC، وسرعة أخذ العينات.

أجهزة الحماية: ماركات ومواصفات القواطع الكهربائية والموصلات وغيرها.

التزام الأداء: تحديد المؤشرات الرئيسية بوضوح مثل دقة تثبيت الجهد ووقت الاستجابة وسعة التحميل الزائد والكفاءة وما إلى ذلك.

3. الإنتاج حسب الطلب

بعد توقيع العقد، أدخل مرحلة التصنيع الأساسية، وتشمل العمليات الرئيسية ما يلي:

تصنيع: استخدم صفائح فولاذية من السيليكون عالية الجودة وأسلاك نحاسية خالية من الأكسجين لللف، وخضع لعملية التشريب الفراغي (VPI) لضمان العزل ومقاومة الرطوبة وتبديد الحرارة.

معالجة الهيكل الميكانيكي: صفائح الخزانة، اللحام، الطلاء. التثبيت الدقيق وتصحيح الأخطاء للقضبان المؤازرة وآليات النقل.

التجميع الكهربائي والأسلاك: التجميع القياسي للدائرة الرئيسية ودائرة التحكم، مما يضمن الأسلاك القياسية والموثوقية.

برنامج حرق وتصحيح نظام التحكم: استنادًا إلى الوظائف المخصصة، اكتب خوارزميات التحكم المخصصة وقم بإجراء التصحيح الأولي.

التعليمات

س: لماذا يعد مثبت الجهد المؤازر SBW مناسبًا بشكل خاص لتشغيل المحركات؟ هل يمكن أن يحل مشكلة بدء تشغيل المحرك؟

ج: نعم، هذا هو سيناريو التطبيق الكلاسيكي لمثبت الجهد الكهربائي SBW Servo.

صدمة مضادة لبدء التشغيل: يمكن أن يصل تيار بدء المحرك إلى 5-7 أضعاف القيمة المقدرة. يمكن لمكونات الطاقة الكهرومغناطيسية أن تتحمل هذه الصدمة بسهولة دون التعثر أو الإضرار مثل منظم الجهد الإلكتروني بسبب الحماية من التيار الزائد.

توفير ارتفاع الجهد بدء التشغيل: في لحظة بدء تشغيل المحرك، يمكنه التعويض بسرعة عن انخفاض جهد الخط الناتج عن التيار الكبير، مما يوفر جهدًا طرفيًا كافيًا للمحرك ويضمن بدء تشغيله بسلاسة.

جهد التشغيل مستقر: تنظيم الجهد المستمر أثناء التشغيل، وتجنب تقلبات الجهد التي تتسبب في ارتفاع درجة حرارة المحرك أو عدم كفاية عزم الدوران.

س: ما هو استخدام وظيفة "الضبط المستقل ثلاثي الطور" لمثبت الجهد الكهربي SBW؟ متى تكون هناك حاجة إليها؟

ج: هذه وظيفة ضرورية لحل خلل الجهد ثلاثي الطور.

وظيفة: تعمل أنظمة تنظيم الجهد في المراحل A وB وC بشكل مستقل، لتعويض جهد المراحل الخاصة بها. حتى لو كان مدخلات المراحل الثلاث غير متوازنة بشدة (مثل فرق يزيد عن 20 فولت)، فإن الخرج لا يزال قادرًا على الحفاظ على التوازن المثالي.

السيناريوهات المطلوبة: عندما يحتوي حملك على أجهزة أحادية الطور (مثل الأفران الكبيرة أحادية الطور وآلات اللحام) أو يكون توزيع الأحمال أحادية الطور غير متساوٍ للغاية، سيحدث خلل شديد في الشبكة أو مخرج المحولات. إذا لم يتم استخدام وظيفة تقسيم مثبت الجهد الكهربي المؤازر SBW، فستحتوي بعض المراحل على جهد كهربائي مرتفع بشكل مفرط مما يؤدي إلى تلف المعدات، بينما سيكون لدى البعض الآخر جهد كهربي غير كافٍ ولن يتمكن من العمل. تعتبر هذه الوظيفة ضرورية لآلات CNC ومراكز المعالجة الدقيقة ومجموعات الخوادم.
