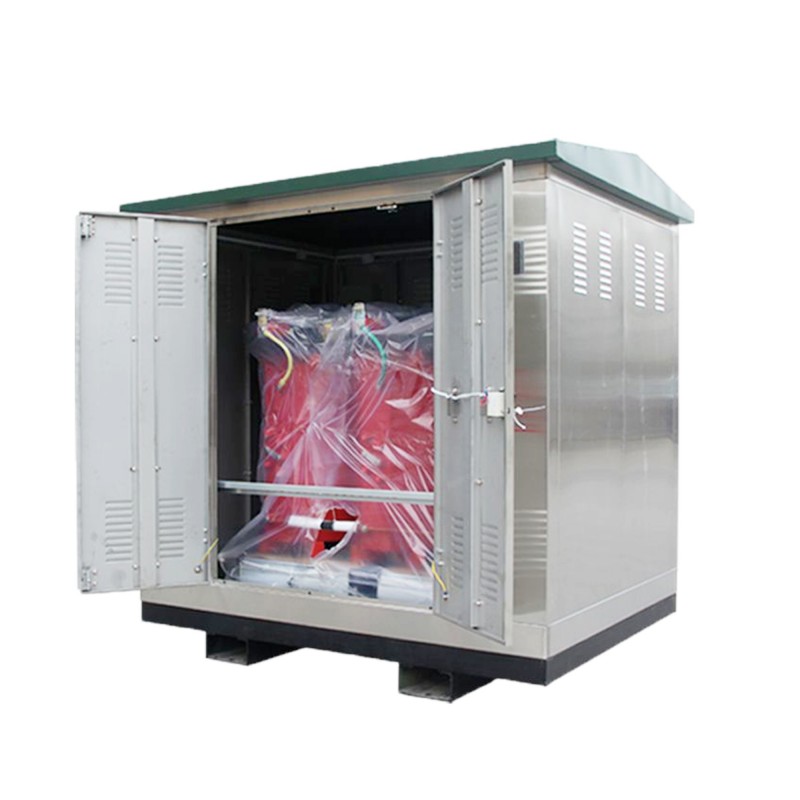

SCB10 محول من النوع الجاف

تعتبر شركة Zhejiang Yibaling Power Equipment Co., Ltd. واحدة من الشركات المصنعة والموردة واسعة النطاق لمحولات النوع الجاف SCB10 في الصين. لقد حصلت المحولات التي ينتجها مصنعنا في Yibaling على شهادات متعددة وهي ذات جودة عالية. نرحب بكم لشراء منتجات عالية الجودة من مصنعنا. نحن ندعم أيضًا الطلبات المخصصة.

إرسال استفسار

وصف المنتج

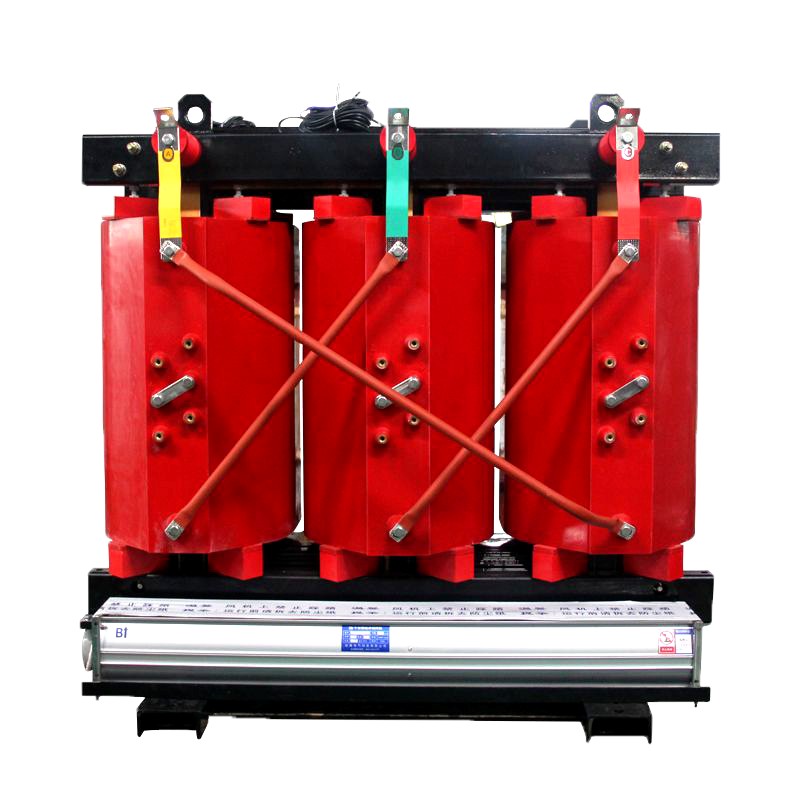

المحول من النوع الجاف SCB10 هو منتج جديد تم تطويره بواسطة Yibaling، وهو مصنع موثوق به في الصين. يكمن التصميم الأساسي في صب راتنجات الإيبوكسي عالية الجودة في بيئة مفرغة ومن ثم معالجتها وإغلاق اللفات تمامًا لتشكيل وحدة عزل صلبة ومقاومة للرطوبة والحريق ولا تحتاج إلى صيانة.

لذلك، فهو مقاوم للهب، ومقاوم للحريق، ومقاوم للانفجار، ولا يحتاج إلى صيانة، وله حجم صغير. يمكن تركيب المحول الجاف SCB10 مباشرة في مركز التحميل.

في نفس الوقت، عملية الصب العلمية لدينا تجعل التفريغ المحلي للمحول أصغر، مع ضوضاء منخفضة وقدرة قوية على تبديد الحرارة.

كمحول من النوع الجاف، فهو لا يستخدم الزيوت المعدنية القابلة للاشتعال على الإطلاق، مما يزيل بشكل أساسي مخاطر الحريق والانفجار وتلوث التسرب.

تتيح خصائص مثبطات اللهب والإطفاء الذاتي تركيبه مباشرة في مركز التحميل، كما هو الحال في المباني الشاهقة ومترو الأنفاق والمستشفيات ومراكز البيانات وما إلى ذلك، والتي لديها متطلبات صارمة للغاية لمكافحة الحرائق.

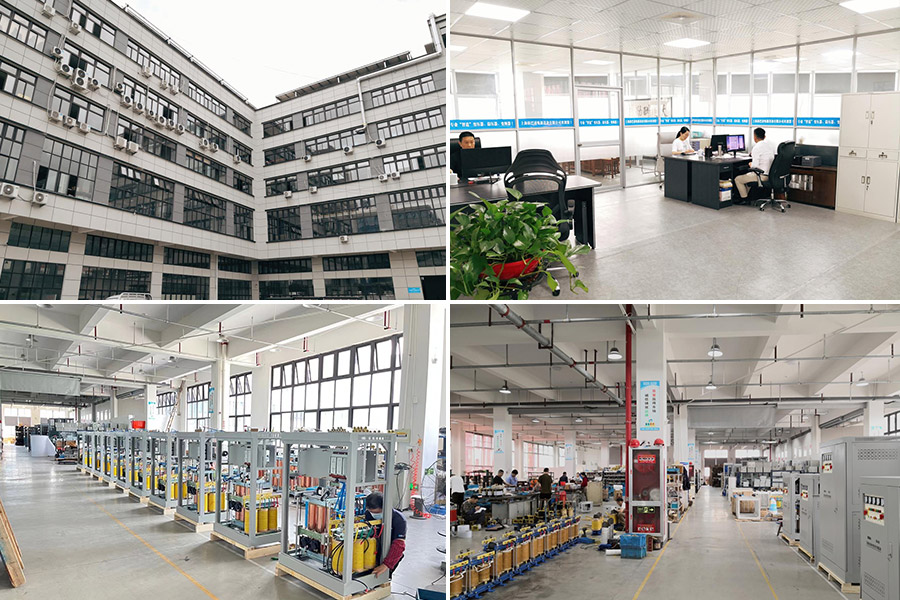

ملف الشركة

المواد الأساسية

يتكون قلب المحول من النوع الجاف SCB10 من صفائح فولاذ السيليكون المدرفلة على البارد المستوردة عالية الجودة (عادةً ما تكون ذات درجات نفاذية مغناطيسية عالية مثل 30ZH120).

يمكن لهيكل التراص المائل الكامل الفريد من نوعه أن يقلل من المقاومة المغناطيسية وفقدان التيار الدوامي في الدائرة المغناطيسية، مما يقلل بشكل فعال من تيار عدم التحميل وضوضاء التشغيل.

يتم تغليف سطح القلب بإحكام براتنج الإيبوكسي. لا تخدم هذه العملية وظائف عزل الرطوبة ومنع الصدأ فحسب، بل تقلل أيضًا بشكل كبير من الضوضاء الناتجة عن اهتزاز القلب وتمنع الأجسام الغريبة من الغزو.

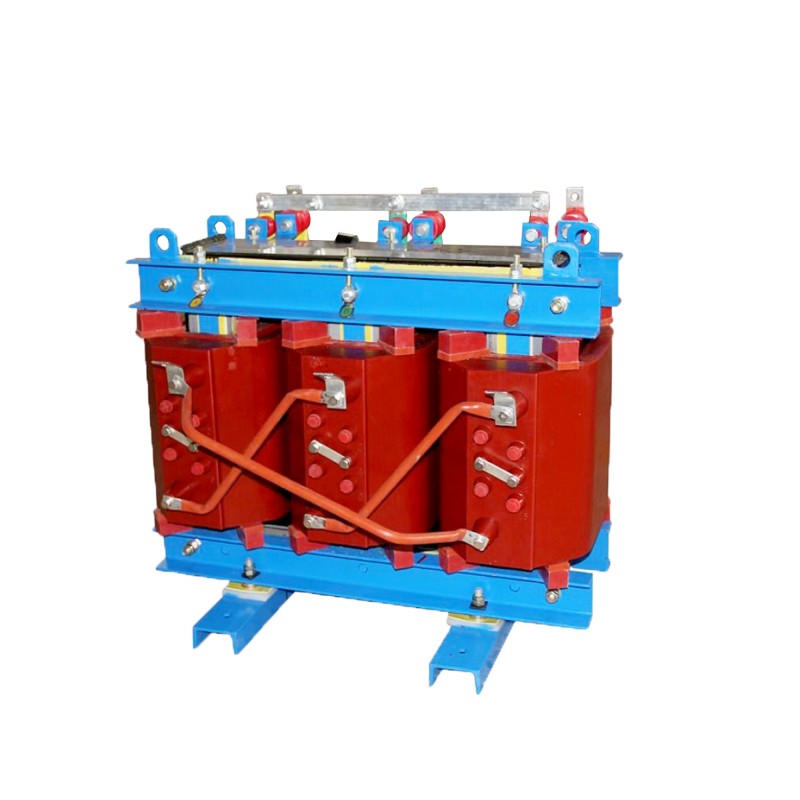

فيما يتعلق بهيكل اللف، يعتمد المحول من النوع الجاف SCB10 تصميمًا محسنًا. يتم تعبئة الجدران الداخلية والخارجية للملف ودعمها بألواح شبكية من ألياف الزجاج الإيبوكسي عالية القوة (FRP). يجمع هذا التصميم بقوة بين جسم صب الراتنج والموصل في قوة ميكانيكية عالية بالكامل.

يعزز هذا المنتج بشكل كبير المقاومة الديناميكية الكهربائية للدائرة القصيرة ومقاومة الصدمات للملف، مما يضمن عدم تشوه الملف أو تحوله تحت تأثير التيار الشديد، وتحقيق التزام الملف بعدم التشقق أبدًا.

تترجم هذه الميزة الهيكلية مباشرة إلى قيمة طويلة المدى للمستخدمين: فهي تقضي تقريبًا على مخاطر الفشل الناجمة عن اللفات السائبة أو تشقق العزل، مما يتيح للمحول من النوع الجاف SCB10 تحقيق تشغيل بدون صيانة طوال دورة حياته بالكامل، مما يقلل بشكل كبير من تكاليف الصيانة المحتملة وخسائر الإنتاج الناجمة عن التوقف غير المتوقع للعملاء.

معلومات المنتج

القدرة المقدرة	طول	عرض	ارتفاع	الوزن (الوزن الإجمالي)
كيلو فولت أمبير	مم	مم	مم	كجم
30	590	500	640	270
50	620	550	670	360
80	680	580	710	510
100	720	600	720	570
125	860	650	850	600
160	900	710	890	730
200	940	750	980	850
250	960	770	1030	980
315	1020	790	1060	1130
400	1060	880	1100	1330
500	1080	900	1160	1480
630	1200	920	1150	1580
800	1260	920	1260	1910
1000	1320	940	1300	2260
1250	1380	950	1380	2660
1600	1460	1120	1490	3180
2000	1490	1120	1620	3600
2500	1520	1120	1760	4220
3160	1600	1120	1860	5000
4000	1680	1120	2150	6300

التعليمات

س: ما هو الفرق الرئيسي بين المحولات من النوع الجاف SCB10 والمحولات المغمورة بالزيت؟ كيف يجب أن أختار؟

ج: يكمن الاختلاف الأساسي في وسط العزل والتبريد.

SCB10 محول من النوع الجاف: يتم صب اللفات باستخدام راتنجات الايبوكسي وتبريدها بالهواء. وتشمل مزاياها السلامة والوقاية من الحرائق (بدون زيت، ومناسبة للمناطق الداخلية والمكتظة بالسكان)، وحماية البيئة وخالية من الصيانة (لا يوجد خطر لتسرب الزيت، ولا حاجة لصيانة الزيت)، والتركيب المرن.

محول مغمور بالزيت: يستخدم الزيت العازل كوسط عازل وتبريد. مزاياها هي تبديد الحرارة الجيد، قدرة التحميل الزائد القوية، والتكلفة المنخفضة، ولكنها تتطلب مرافق الحماية من الحرائق وصيانة الزيت المنتظمة. يتم استخدامه عادة في المحطات الفرعية الخارجية أو المستقلة.

كيفية الاختيار:

حدد محول النوع الجاف (SCB): عندما يلزم تركيب المحول داخل المباني (مثل الطوابق السفلية والطوابق)، ومراكز البيانات، ومترو الأنفاق، والمستشفيات، والمراكز التجارية، وما إلى ذلك، حيث تكون السلامة والأمن من الحرائق مطلوبة بشكل صارم.

حدد المحول المغمور بالزيت: عندما يتم تركيب المحول في الهواء الطلق أو في محطة فرعية مستقلة، عندما تكون تكلفة الاستثمار الأولية حساسة، وهناك مساحة بيئية كافية وإجراءات كاملة للحماية من الحرائق.

س: هل يمكن تركيب المحول الجاف SCB10 مباشرة في الداخل؟ ما هي المتطلبات البيئية؟

ج: نعم، هذه إحدى المزايا الأساسية للمحول من النوع الجاف SCB10. ومع ذلك، يجب توافر الشروط البيئية الأساسية لضمان عمره الافتراضي:

نظافة: يجب أن تكون البيئة نظيفة نسبيًا، مع تجنب الغبار المعدني الموصل وغبار الألياف الشديد.

رطوبة: يجب أن تكون الرطوبة النسبية للهواء ≥ 90%، ويجب ألا يكون هناك أي تكاثف. بالنسبة للبيئات الرطبة مثل الأقبية، يجب ضمان التهوية أو جهاز إزالة الرطوبة.

التهوية وتبديد الحرارة: يجب أن تتمتع غرفة المحولات بتهوية جيدة، ويجب حجز قنوات كافية لتبديد الحرارة (عادة ≥ 0.5 متر) حولها (حسب متطلبات المنتج). يمنع منعا باتا أن تكون مختومة في مساحة صغيرة.

الوقاية من الحرائق: على الرغم من أنها قابلة للاشتعال ذاتيًا، إلا أنه يجب تركيبها في غرفة محولات مخصصة تتوافق مع لوائح السلامة من الحرائق.
