محول تردد خاص للمراوح والمضخات

Zhejiang Yibaling Power Supply Equipment Co., Ltd. هي واحدة من المصانع واسعة النطاق في الصين المتخصصة في محول التردد الخاص للمراوح والمضخات. لقد شارك مصنعنا في هذه الصناعة لسنوات عديدة ومحولات التردد الخاصة التي ننتجها ليست ذات جودة عالية فحسب، بل تقدم أيضًا أسعارًا تنافسية. نرحب بكم لشراء منتج عالي الجودة من مصنعنا.

إرسال استفسار

وصف المنتج

إن محول التردد الخاص Yibaling للمراوح والمضخات هو جهاز للتحكم في الطاقة تم تحسينه بشكل عميق بناءً على خصائص المراوح والمضخات. إنه يتحكم بدقة في حجم الهواء أو معدل التدفق عن طريق ضبط سرعة المحرك بذكاء.
تكمن القيمة الأساسية لمحول التردد الخاص للمراوح والمضخات في تحويل وضع التحكم الخشن للصمام/الحاجز التقليدي إلى وضع تشغيل محسّن لتوفير الطاقة يعتمد على تنظيم السرعة.
هذا النوع من محولات التردد مجهز بوظائف محددة مناسبة للمراوح والمضخات، مثل منحنيات V/F الخطية أو ذات القانون المربع، ووظائف النوم والاستيقاظ، والتشغيل التلقائي لتوفير الطاقة، والتحكم في دورة المضخات المتعددة، إلخ.
ونتيجة لذلك، فإنه يعمل بشكل جيد للغاية في أنظمة التدفئة والتهوية وتكييف الهواء (التدفئة والتهوية وتكييف الهواء)، وإمدادات المياه، ومعالجة مياه الصرف الصحي، والتبريد الصناعي وغيرها من الأنظمة.
بالمقارنة مع محولات التردد للأغراض العامة، يمكن للمحولات الخاصة تقليل استهلاك الطاقة لهذه الأحمال بشكل أكثر فعالية أثناء تشغيل التحميل الجزئي، وتحقيق تأثيرات كبيرة في توفير الطاقة (عادةً ما يصل إلى 20%-50%)، مع تقليل الصدمات الميكانيكية، وإطالة عمر المعدات، وتعزيز مستوى التشغيل الآلي للنظام ومرونة التحكم.

ملف الشركة

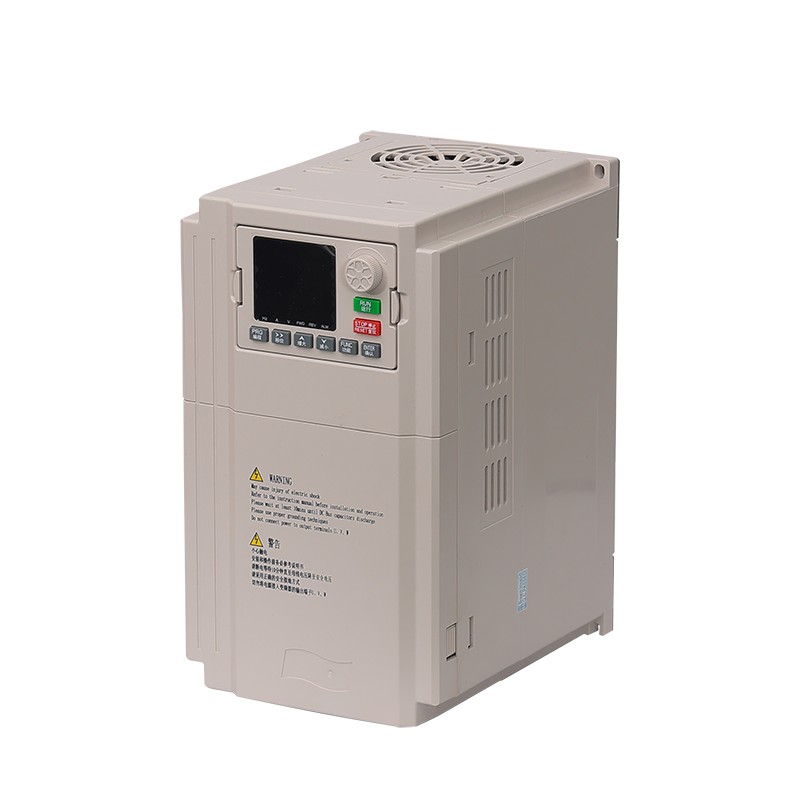

Special Frequency Converter for Fans and Pumps

سيناريوهات التطبيق

تدور سيناريوهات تطبيق محولات التردد الخاصة للمراوح والمضخات حول هدفين أساسيين: التنظيم الدقيق لمعلمات العملية مثل التدفق والضغط ودرجة الحرارة وتقليل استهلاك الطاقة بشكل كبير.
أي حمل من المراوح والمضخات التي تتطلب ضبط إخراج وسائط السوائل عن طريق تغيير سرعة المحرك ومتابعة التحكم الآلي وتحسين كفاءة الطاقة هو سيناريو تطبيق طبيعي لمحول التردد الخاص. فيما يلي بعض مجالات التطبيق الشائعة:

1. أنظمة التكييف المركزي

هذا هو التطبيق الأكثر شيوعًا لمحول التردد الخاص للمراوح والمضخات للمباني العامة والمرافق التجارية. فهو ينظم سرعة دوران مضخات التبريد، ومضخات المياه المبردة، ومراوح برج التبريد لتتناسب ديناميكيًا مع تغيرات الحمل، واستبدال الصمامات غير الفعالة واختناق باب الهواء، وتحقيق توفير في الطاقة بنسبة تصل إلى 30%-50% وتحسين راحة التحكم في درجة الحرارة.

2. إمدادات المياه في المناطق الحضرية ومعالجة مياه الصرف الصحي

في هذا المجال، يقوم محول التردد الخاص بتشغيل مضخات إمداد المياه، والمضخات المعززة، ومنافيخ التهوية لتحقيق إمداد مياه ثابت الضغط وتهوية دقيقة تعتمد على الأكسجين المذاب (DO)، مما يضمن جودة المياه مع تقليل استهلاك الطاقة بشكل كبير.

3. عمليات التصنيع الصناعية

كما هو الحال في الصناعات الكيميائية والمعدنية، يتم استخدام محول التردد الخاص للتحكم في مضخات ومراوح عملية الإنتاج، وتنظيم معلمات العملية بدقة لتحقيق استقرار جودة المنتج.

4. السيناريوهات الخاصة

في الري الزراعي، والتدفئة المركزية، والسيناريوهات الخاصة الأخرى مثل المناجم والسفن، يحقق منتجنا الحفاظ على الموارد وتشغيل النظام بشكل موثوق من خلال التعديل حسب الحاجة.

جوهر محول التردد الخاص للمراوح والمضخات

جوهر	المكون الأساسي	الوظائف وميزات التصميم
الدائرة الرئيسية لتحويل الطاقة	وحدة التصحيح	تحويل التيار المتردد إلى تيار مباشر. تستخدم النماذج المتوسطة إلى العالية IGBT للتصحيح، والتي يمكن أن تحقق عامل طاقة مرتفع (> 0.95) وتوافقيات منخفضة.
	حافلة العاصمة	وهو يتألف من مجموعة مكثفات إلكتروليتية ومقاوم معادلة الجهد/التحويل، ويستخدم لتخزين الطاقة وتصفيتها. تؤثر سعة السعة ومستوى مقاومة درجة الحرارة لهذا المكون بشكل مباشر على عمره وموثوقيته.
	وحدة العاكس	يتكون قلب النواة من وحدات IGBT ودوائر التشغيل المخصصة. تعد سرعة استجابة الحماية (على مستوى μs) لدائرة التشغيل أمرًا بالغ الأهمية لأنها تحدد سلامة IGBT.
قلب التحكم الذكي	وحدة تحكم رئيسية	عادة، يتم اعتماد DSP 32 بت أو MCU عالي الأداء، وهو المسؤول عن تشغيل خوارزميات التحكم ومعالجة الإشارات وتنفيذ منطق الحماية.
	دائرة أخذ عينات الإشارة	توفر مستشعرات Hall للتيار/الجهد عالية الدقة وأجهزة استشعار لدرجة الحرارة ردود فعل دقيقة في الوقت الفعلي للتحكم.
الخوارزميات المتخصصة والوحدات الوظيفية	منحنى التحكم V/F الأمثل	تم تجهيز الجهاز بمنحنى V/F مصمم خصيصًا لخصائص حمل عزم الدوران المربع للمراوح والمضخات. فهو يقلل الجهد تلقائيًا أثناء الأحمال الخفيفة لتحقيق توفير الطاقة الأمثل.
	منظم PID مدمج	الوظيفة الأساسية. يمكنه استقبال إشارات العملية مباشرة مثل الضغط ودرجة الحرارة والتدفق (4-20mA/0-10V)، وضبط السرعة تلقائيًا في حلقة مغلقة، مما يلغي الحاجة إلى أدوات PID خارجية.
	منطق التحكم متعدد المضخات	يتيح البرنامج المدمج التحكم في التشغيل الدوري الناعم لعدد 2 إلى 8 مضخات، بالإضافة إلى التبديل التسلسلي وموازنة التآكل. وهذا يحقق محطة ضخ ذكية متعددة الوحدات حقًا.

معلومات المنتج

نموذج	جهد الإدخال	جهد الخرج	قوة	نموذج	التصنيف الحالي	غيغاواط الوزن الإجمالي (كجم)	الأبعاد (مم)	حجم التثبيت (مم)
760-G2.2-T4	380 فولت	380 فولت	2.2 كيلو واط	JE1	5.1	1.4	21295154	212*78
760-G4.0-T4	380 فولت	380 فولت	4.0 كيلو واط	JE1	8.5	1.5
760-G5.5-T4	380 فولت	380 فولت	5 كيلو واط	JE1	13	1.5
760-G7.5-T4	380 فولت\|ج	380 فولت	7.5 كيلو واط	JE2	16	3.36	2401401805	230*129
760-G11-T4	380 فولت	380 فولت	11 كيلو واط	JE2	24	3.42	2401401805	230*129
760-G15-T4	380 فولت	380 فولت	15 كيلو واط	جي إي 3	32	5.7	322205199	305*188
760-G18.5-T4	380 فولت	380 فولت	18.5 كيلو واط	جي إي 3	36	5.82
760-G22-T4	380 فولت	380 فولت	22 كيلو واط	جي إي 3	44	6.72
760-G30-T4	380 فولت	380 فولت	30 كيلو واط	جي إي 3	58	6.66
760-G37-T4	380 فولت	380 فولت	37 كيلو واط	جي4	70	14.9	460230210	470*160
760-G45-T4	380 فولت	380 فولت	45 كيلو واط	جي4	90	15.04	460230210	470*160
760-G55-T4	380 فولت	380 فولت	55 كيلو واط	JE5	110	18	530270205	505*195
760-G75-T4	380 فولت	380 فولت	75 كيلو واط	JE5	152	18.12	530270205	505*195
760-G90-T4	380 فولت	380 فولت	90 كيلو واط	جي6	172	38	650270290	630*145
760-G110-T4	380 فولت	380 فولت	110 كيلو واط	جي6	205	38
760-G132-T4	380 فولت	380 فولت	132 كيلو واط	جي6	253	39
760-G160-T4	380 فولت	380 فولت	160 كيلوواط	جي7	304	6	800310320	775*250
760-G185-T4	380 فولت	380 فولت	185 كيلوواط	جي7	334	52.5
760-G200-T4	380 فولت	380 فولت	200 كيلوواط	جي7	377	52.5
760-G220-T4	380 فولت	380 فولت	220 كيلو واط	جي إي8	426	72.8	800470320	775*360
760-G250-T4	380 فولت	380 فولت	250 كيلو واط	جي إي8	465	73.4
760-G285-T4	380 فولت	380 فولت	285 كيلو واط	جي إي8	520	74
