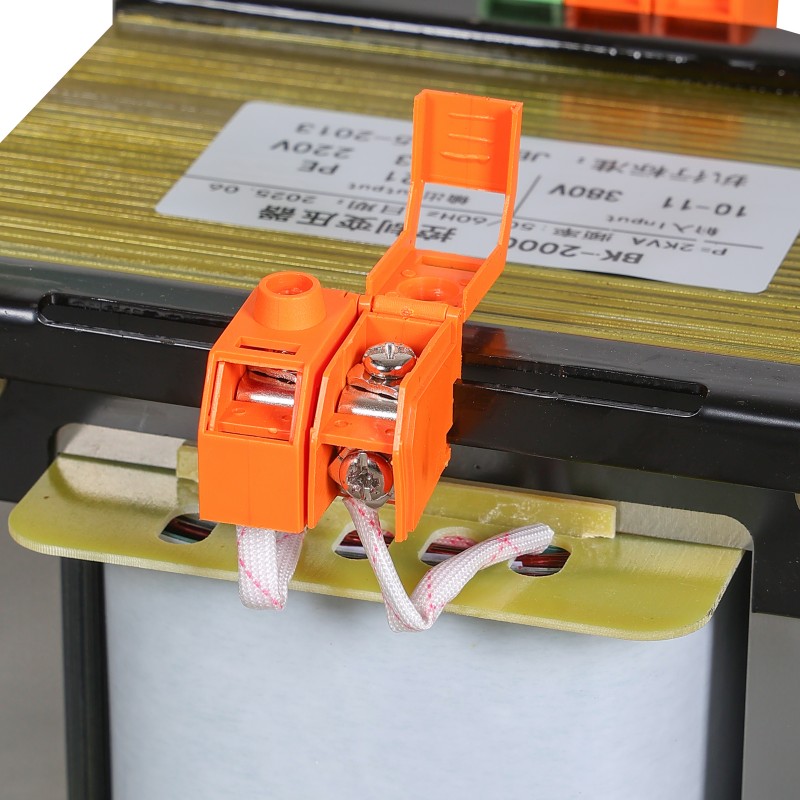

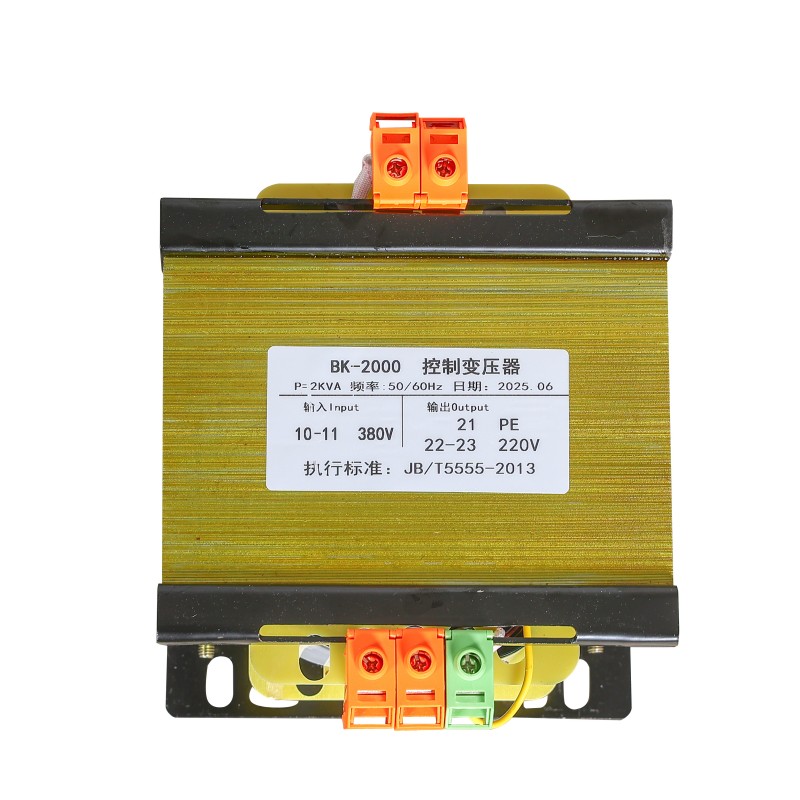

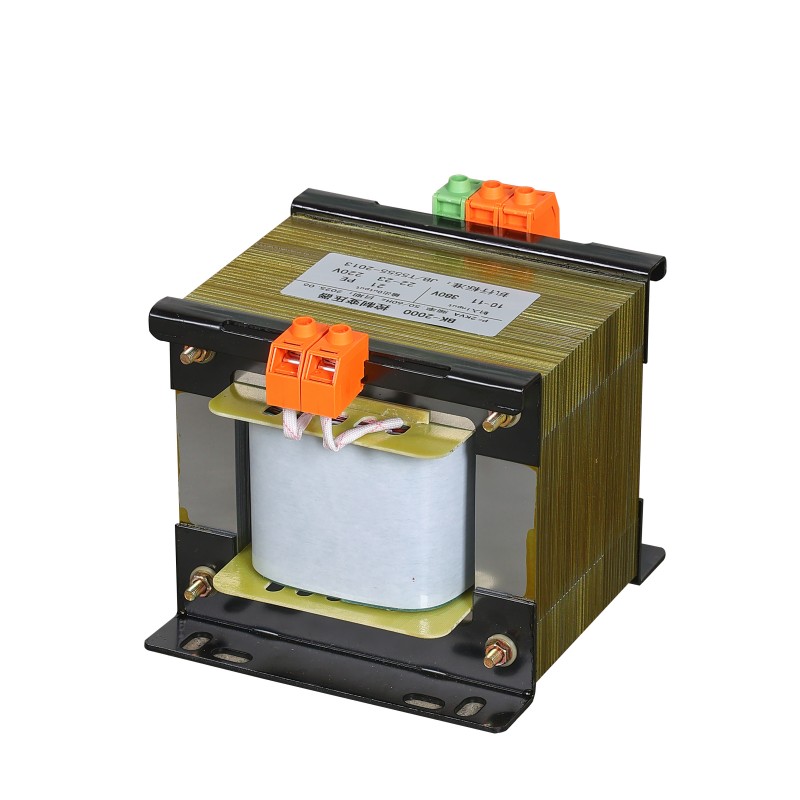

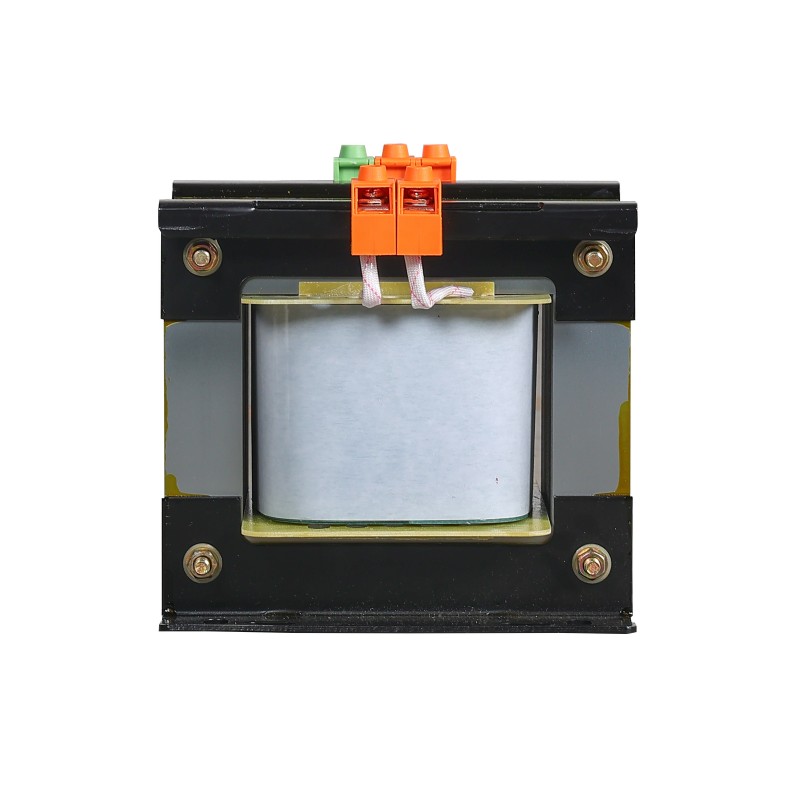

BK 220V محول مرحلة واحدة

المحول أحادي الطور BK 220V هو محول تحكم كلاسيكي ومستخدم على نطاق واسع من النوع المعزول. لقد تم تصميمه خصيصًا لمختلف السيناريوهات الصناعية والتجارية والمختبرية، وهو مناسب لدوائر التحكم ذات الجهد المنخفض، وإمدادات الطاقة للمعدات الدقيقة، وأنظمة إضاءة السلامة، وما إلى ذلك. وتتمثل الوظيفة الأساسية في توفير طاقة تيار متردد آمنة ومستقرة ونقية أحادية الطور لهذه السيناريوهات.

هذا المنتج مصنوع من صفائح فولاذية سيليكون ملفوفة على البارد عالية الجودة ولفائف نحاسية نقية، والتي يتم ترسيخها وتشكيلها من خلال عملية التشريب الفراغي. يتيح هذا التصميم الهيكلي أداءً جيدًا بشكل استثنائي في التشغيل الفعلي:

خسارة منخفضة، ارتفاع درجة حرارة منخفضة، أداء عزل قوي، والقدرة على تحقيق العزل الكهربائي الكامل بين أطراف الإدخال والإخراج. يمكنه تصفية التداخلات المختلفة في شبكة الطاقة بشكل فعال، مما يوفر طاقة أحادية الطور نقية ومستقرة 220 فولت لأنظمة التحكم PLC، والأدوات الدقيقة، ومعدات الإضاءة، وغيرها من الأجهزة الكهربائية الصغيرة.

مقدمة للمبدأ

يمكن للمحول أحادي الطور BK220V تغيير حجم الجهد المتردد وحجم التيار المتردد.

(1) يمكن لوظيفة "التحويل" للمحول أن تزيد أو تنقص الجهد المتردد. مع تجاهل فقدان الطاقة الكهربائية، فإن العلاقة بين الجهد الأساسي U1، والجهد الثانوي U2، وعدد اللفات في الملف الأولي N1، وعدد اللفات في الملف الثانوي N2 هي كما يلي:

U1/U2=N1/N2=ن

وتسمى نسبة الدوران أو نسبة الجهد. ومن المعادلة أعلاه يمكننا أن نرى:

① عندما يكون عدد لفات الملف الثانوي N2 أكبر من عدد لفات الملف الأولي N1، فإن الجهد الثانوي U2 سيكون أعلى من الجهد الأساسي U1. أي أنه عندما يكون n = N1/N2 < 1، يمكن للمحول أن يزيد الجهد المتردد، لذلك يسمى المحول ذو نسبة الجهد n < 1 بمحول تصاعدي.

② عندما يكون عدد لفات الملف الثانوي N2 أقل من عدد لفات الملف الأولي N1، يمكن للمحول تقليل الجهد المتردد. ولذلك، عندما يكون n > 1، يسمى المحول محولاً تنازلياً.

③ عندما يكون عدد لفات الملف الثانوي N2 مساوياً لعدد لفات الملف الأولي N1، فإن المحول لا يغير حجم الجهد المتردد، أي أن الجهد الأولي U1 يساوي الجهد الثانوي U2. على الرغم من أن هذا النوع من المحولات لا يمكنه تغيير حجم الجهد، إلا أنه يمكنه عزل الدوائر الأولية والثانوية كهربائيًا، لذلك يتم استخدام محول ذو n = 1 بشكل شائع كمحول عزل.

(2) وظيفة "التحويل الحالي".

لا يستطيع المحول تغيير حجم الجهد المتردد فحسب، بل يمكنه أيضًا تغيير حجم التيار المتردد. نظرًا لأن المحول لديه فقدان طاقة قليل جدًا ويمكن تجاهله، فإن طاقة الإدخال P1 وطاقة الخرج P2 للمحول متساوية، أي: P1=P2

U1-11=U2-12

U1/U2=12/11

من المعادلة أعلاه، يمكن ملاحظة أن الفولتية الأولية والثانوية للمحول تتناسب عكسيا مع التيارات الأولية والثانوية. إذا زاد الجهد الثانوي، فإن التيار الثانوي سوف ينخفض، وإذا انخفض الجهد الثانوي، فإن التيار الثانوي سيزيد. باختصار، بالنسبة للمحول، كلما زاد عدد اللفات في الملف، زاد الجهد عند كلا الطرفين، وقل التيار المتدفق خلاله. على سبيل المثال، في محول طاقة معين، يتم وضع علامة "جهد الإدخال 220 فولت، جهد الخرج 6 فولت". إذن نسبة عدد لفات الملفين الأولي والثانوي لهذا المحول هي n = 220/6 = 110/3 = 37. عندما يتم توصيل هذا المحول بالدائرة، فإن التيار المتدفق من الملف الثانوي يكون 37 مرة من التدفق إلى الملف الأولي.

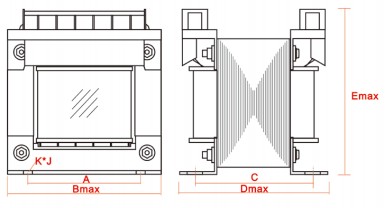

المعلمات التفصيلية

ميزة السعر

تتمثل ميزة المحول أحادي الطور BK220V، بعبارات بسيطة، في أنه وجد "الأرضية الوسطى" الأكثر عملية بين المنتجات القياسية والمنتجات المخصصة.

بدأ مصنعنا في Yibaling بتصنيع نماذج المحولات القياسية. لذلك، نقوم بشراء كميات كبيرة من صفائح الصلب السيليكون والأسلاك النحاسية على دفعات، ونشتري هذه المواد بكميات كبيرة.

ونتيجة لذلك، يمكن السيطرة على التكلفة. في الوقت نفسه، نحن على دراية بخط إنتاج النموذج القياسي، وعمالنا يتمتعون بالكفاءة العالية، مما يمنح نموذجنا القياسي ميزة سعرية طبيعية.

ومع ذلك، فإن المحول أحادي الطور BK220V النموذجي غير مناسب لجميع البيئات. تتمتع العديد من مواقع المصانع بشروط خاصة - ربما تكون المساحة الموجودة في الخزانة محدودة بعض الشيء، أو قد يكون هناك حاجة إلى جهد خرج غير عادي. لن يطلب منك مصنع Yibaling الخاص بنا دفع رسوم تطوير عالية لتصميم جديد تمامًا من الصفر.

يعمل مهندسونا على النظام الأساسي الناضج للمحول الحالي، ويتحققون من المحول لإجراء التعديلات: مثل ضبط الطاقة ضمن المواصفات الحالية، أو تغيير اتجاه محطة التوصيل، أو ضبط الغلاف وفقًا لحجم الخزانة الخاصة بك.

لا يتم تغيير المواد الأساسية مثل صفائح الفولاذ السيليكونية والتشريب الفراغي، لذلك يمكنها حل مشكلاتك الفعلية دون أن تكون باهظة الثمن، كما أن التسليم سريع أيضًا.

وفي الوقت نفسه، مقارنة بالسوق: مقارنة بتلك المنتجات ذات العلامات التجارية الرخيصة والتي لم يتم التحقق منها، فإننا نستخدم مواد أصلية من الدرجة الصناعية، ونخضع لفحص كامل عند مغادرة المصنع، بهدف تحقيق الاستقرار والمتانة على المدى الطويل؛ بالمقارنة مع تلك العلامات التجارية العالمية، ليس لدينا أي علامة تجارية مميزة وإجراءات استيراد معقدة، والسعر معقول، والاستجابة سريعة؛ بالمقارنة مع التصميمات المخصصة الجديدة تمامًا التي تتطلب تصنيع القوالب، فإن حل "الضبط الدقيق" الخاص بنا من Yibaling يمكن أن يساعدك على توفير رسوم هندسية كبيرة لمرة واحدة ووقت انتظار طويل.
