محول التدفئة DDG

Zhejiang Yibaling Power Equipment Co., Ltd.، كمصنع في الصين ينتج محولات التدفئة DDG لسنوات عديدة، نحن نلتزم بشدة بتزويد العملاء بمحولات عالية الجودة وخدمات ما بعد البيع الشاملة. لقد غطت منتجاتنا معظم دول جنوب شرق آسيا بسبب هذه المزايا. ونحن نتطلع إلى العمل مع العملاء لخلق مستقبل جديد تمامًا معًا.

إرسال استفسار

وصف المنتج

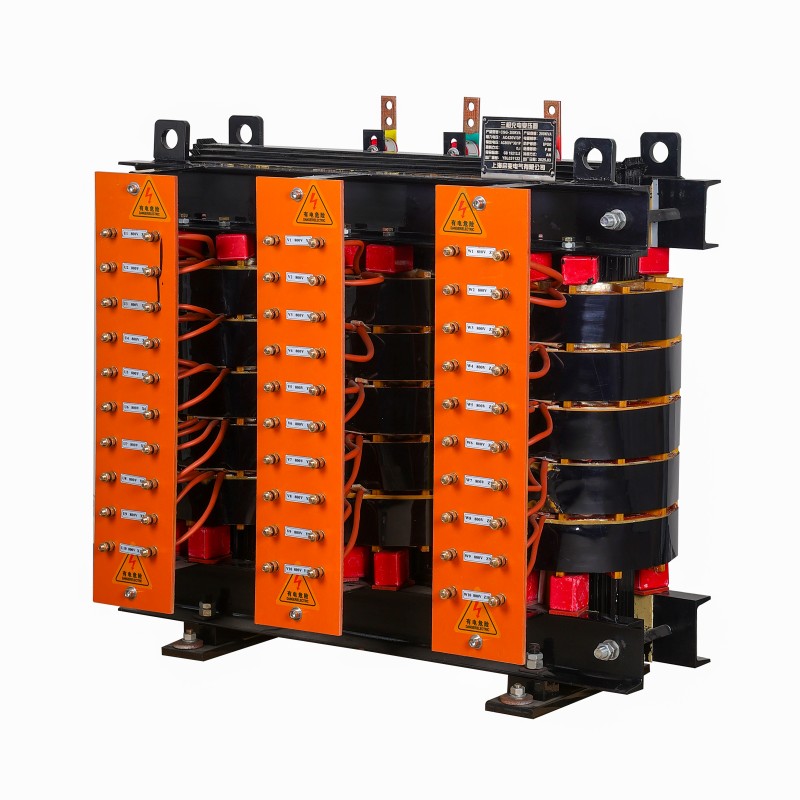

محول التسخين DDG هو أحد المنتجات الجديدة التي تنتجها شركة Zhejiang Yibaling Power Equipment Co., Ltd. وهي محولات خاصة من النوع الجاف، ذات الجهد المنخفض، والتيار العالي مصممة خصيصًا للتسخين بالمقاومة الصناعية، والمساعدة في التسخين التعريفي، وصهر المعادن في سيناريوهات الطاقة العالية.

يتم استخدامه بشكل أساسي كمصدر طاقة لمحولات التيار، وقواطع الدائرة، والموصلات، والمرحلات الحرارية، والمفاتيح، وما إلى ذلك، لاختبارات ارتفاع درجة الحرارة، واختبارات خصائص الحماية، واختبارات الحمل المستمر، واختبارات قياس المعلمات الكهربائية.

يعتمد محول التسخين DDG التصميم الكهرومغناطيسي والهيكلي المعزز للغاية:

يتكون القلب من صفائح فولاذية من السيليكون ذات نفاذية مغناطيسية عالية للغاية لتحمل كثافة التدفق المغناطيسي العالية؛

عادةً ما يستخدم اللف ذو الجهد المنخفض قضبان نحاسية صلبة، أو صفائح نحاسية سميكة، أو أنابيب نحاسية عملاقة متعددة متصلة بالتوازي لللف، مما يضمن مقاومة منخفضة للغاية وقدرة حمل تيار ضخمة، وتبديد الحرارة مباشرة من خلال الأنابيب المبردة بالماء أو تبريد الهواء القسري؛

يستخدم نظام العزل مواد ذات أعلى مقاومة للحرارة (مثل فئة H أو فئة C) ويتم معالجتها بتقنيات خاصة لتحمل بيئة الإشعاع ذات درجة الحرارة العالية حول معدات التدفئة.

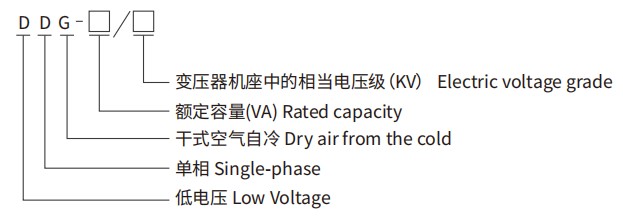

أرقام النماذج ومعانيها

الميزة التقنية

أبعاد الميزة	تكنولوجيا الخرسانة والتصميم	الأهداف والقيم المحققة
التصميم الأساسي	عملية كثافة تدفق عالية للغاية: باستخدام درجة عالية للغاية (مثل 27ZH100) أو حتى صفائح فولاذية سيليكونية موجهة بشكل أفضل، يسمح التصميم بالتشغيل عند كثافات تدفق مغناطيسي عالية قريبة من التشبع، مما يقلل من حجم النواة والتكلفة. تدفق منخفض للتسرب وتصميم منخفض لمقاومة الدائرة القصيرة: يتم ترتيب اللفات بطريقة متحدة المركز، مما يقلل بشكل كبير من تدفق التسرب ويحافظ على مقاومة الدائرة القصيرة (المملكة المتحدة%) عند مستوى منخفض للغاية (عادة أقل من 5%، وحتى منخفض يصل إلى 1-2%).	زيادة كثافة الطاقة إلى أقصى حد، ونقل طاقة عالية للغاية ضمن حجم محدود؛ جهد الخرج مستقر، مع انخفاض طفيف في الجهد عندما يتقلب الحمل.
لف عالية الحالية	شكل الموصل: على جانب الجهد المنخفض (جانب التيار العالي)، لا يتم استخدام لف الأسلاك التقليدية. وبدلاً من ذلك، يتم لحام قضبان النحاس الصلبة أو الصفائح النحاسية السميكة معًا، أو يتم توصيل عدة أنابيب نحاسية ذات مقطع كبير بالتوازي لتشكيلها. تعمل الأنابيب النحاسية أيضًا كقنوات لتبريد المياه. كثافة التيار والإدارة الحرارية: كثافة التيار المسموح بها أعلى بكثير من كثافة المحولات التقليدية. يتم تبديد الحرارة عن طريق نظام التبريد القسري الخارجي.	وتصل القدرة على حمل التيار إلى مستوى عشرات الآلاف من الأمبيرات؛ يتم تقليل فقدان التوصيل. تم دمج الهيكل ونظام التبريد.
نظام العزل	العزل المقاوم لدرجة الحرارة العالية: يجب استخدام مواد عازلة بمستوى مقاومة لدرجة الحرارة من الدرجة C (220 درجة مئوية) أو الدرجة H (180 درجة مئوية) أو أعلى (مثل الميكا والألياف الزجاجية والورق المركب الخاص). معالجة التعزيز: تخضع اللفات لعمليات تشريب الضغط الفراغي المتعددة (VPI)، باستخدام السيليكون العضوي المقاوم لدرجة الحرارة العالية أو راتنجات الإيبوكسي لتشكيل الكل.	مقاومة بيئة الإشعاع ذات درجة الحرارة العالية الناتجة عن معدات التدفئة ومنع العزل من التقادم والانهيار بسبب الحرارة.

الظروف البيئية

محول التسخين DDG مناسب للمناطق الصناعية الداخلية أو الخارجية المحمية جيدًا بارتفاع لا يزيد عن 1000 متر.

يجب ألا تتجاوز درجة حرارة الهواء المحيط القصوى +40 درجة مئوية، ويجب ألا يتجاوز متوسط درجة الحرارة على مدار 24 ساعة +30 درجة مئوية، ويجب ألا يتجاوز متوسط درجة الحرارة السنوية +20 درجة مئوية، ويجب ألا تقل درجة الحرارة الدنيا عن -5 درجة مئوية، ويجب تجنب التغيرات الجذرية في درجات الحرارة.

يجب أن يكون موقع التثبيت نظيفًا وجافًا. يجب ألا يكون هناك غبار موصل مفرط أو غازات كيميائية مسببة للتآكل (مثل الكلور والكبريتيدات) أو ضباب ملحي أو ضباب زيتي أو غبار قابل للاشتعال والانفجار في الهواء.

في الوقت نفسه، يجب أن تكون المنطقة القريبة من تشغيل محول التسخين DDG خالية من التكثيف أو تكوين الجليد أو الماء المتساقط المباشر أو نفاثات الماء عالية الضغط، ويجب تجنب الاهتزاز والتأثير الشديد.

يعد تشغيل نظام التبريد القسري (تبريد الهواء) للمحول شرطًا أساسيًا للتشغيل. يجب أن تكون بيئة التثبيت قادرة على توفير مصدر طاقة مستقر ومتوافق لنظام التبريد.

ملحوظة:

إذا كانت البيئة الفعلية التي يوجد بها محول التسخين DDG بها اهتزاز مستمر، أو تعرض متقطع للمياه، أو مخاطر تآكل متوسطة إلى عالية (كما هو الحال في المناطق الساحلية أو المصانع الكيماوية)، أو ارتفاع أعلى من 1000 متر، فيجب ذكر ذلك بوضوح عند الطلب من مصنع يبالينغ الخاص بنا.

سيقوم المهندسون في مصنع Yibaling الخاص بنا بإجراء تصميم وتحقق متخصصين للمثبتات الهيكلية، والطلاءات الواقية (مثل الطلاء المضاد للتآكل للخدمة الشاقة)، ودرجات المواد العازلة، وقدرة نظام التبريد لمحول التسخين DDG.
