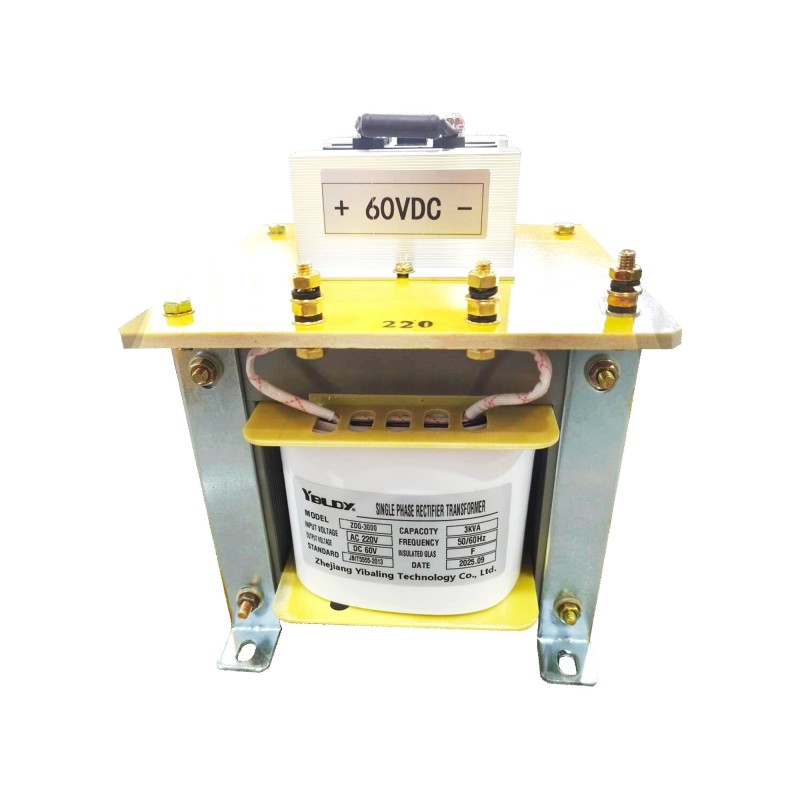

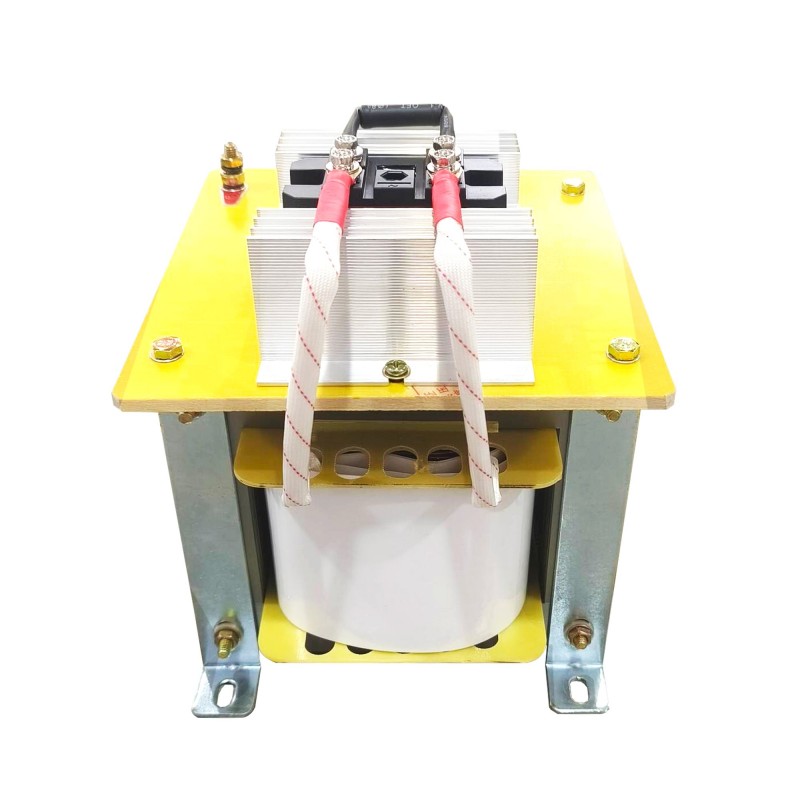

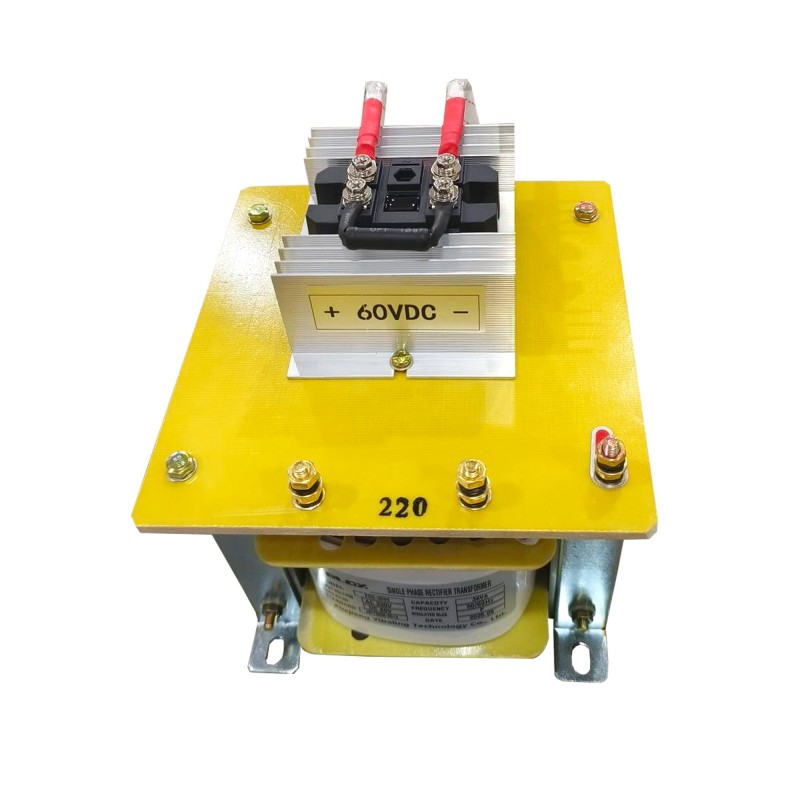

محول التحكم ZBK

محول التحكم ZBK هو محول من النوع الجاف مصمم خصيصًا لأتمتة المصانع وأنظمة التحكم الكهربائية. إنها تستخدم صفائح الفولاذ السليكونية المدلفنة على البارد ذات الجودة العالية في قلبها، بالإضافة إلى مواد عازلة صلبة. التصميم العام مدمج، ذو كفاءة جيدة، ويحافظ على تحكم ممتاز في ارتفاع درجة الحرارة أثناء التشغيل.
وتتمثل المهمة الرئيسية لها في تحويل الجهد العالي في الدائرة الرئيسية بأمان (مثل 380 فولت المشترك) إلى مختلف الإمدادات الكهربائية ذات الجهد المنخفض التي تتطلبها دائرة التحكم - مثل 220 فولت، 110 فولت، أو الفولتية القياسية 36 فولت و24 فولت. وبالتالي، يمكن لأجهزة PLC، والموصلات، والمرحلات، وأضواء المؤشر، والأدوات المختلفة الحصول على مصدر طاقة مستقر وموثوق.
تم تصميم المنتج بالكامل وفقًا لمعايير البيئات الصناعية. تتمتع بقدرة قوية على تحمل الحمل الزائد ولا تخاف من الاضطرابات الشائعة. يمكن استخدامه بسلاسة في سيناريوهات مختلفة مثل الأدوات الآلية وخطوط الإنتاج وأنظمة توزيع الطاقة ومواقف التحكم الآلي المختلفة. إنه حقًا مكون رئيسي لا غنى عنه خلف دائرة التحكم، مما يضمن التشغيل الآمن والمستقر.

المواد الأساسية

صفائح فولاذ السيليكون غير الموجهة المدرفلة على البارد المستخدمة هي تلك المعترف بها في الصناعة باسم DW470، بسمك يمكن التحكم فيه عند 0.35 أو 0.5 ملم. تتميز هذه المادة بنفاذية مغناطيسية عالية وفقدان منخفض للحديد، وتستهلك القليل جدًا من الكهرباء عند عدم تطبيق أي حمل.

الملفات: نحاس كهربائي من الدرجة T2

الطلاء العازل الذي يغطيها هو مادة البوليستر من فئة QZ(G)-2/155/I، والتي يمكن أن تتحمل درجة حرارة تصل إلى 155 درجة مئوية. حتى لو كان محول التحكم ZBK يعمل عند التحميل الكامل لفترة طويلة، فمن غير المرجح أن يواجه مشاكل بسبب ارتفاع درجة الحرارة.
فيما يتعلق بمعالجة العزل، فإن الطبقة البينية مبطنة برقائق مركب DMD، والتي يمكنها تحمل جهد يصل إلى 8 كيلو فولت لكل ملليمتر.

الإطار: مادة PBT

تحتوي المادة على درجة مثبطات اللهب UL94 V-0، ولا يمكن أن تشتعل فيها النيران. يتم أخيرًا إخضاع المحول بأكمله إلى معالجة التشريب الفراغي، باستخدام راتنج الألكيد 1032 أو راتنج السيليكون العضوي من الدرجة H لتطويق اللفات بالكامل.
ويتم إنتاجه بهذه الطريقة، فعند وضعه في بيئة تتراوح من -15 درجة مئوية إلى 40 درجة مئوية، لن يتجاوز زيادة درجة الحرارة 85 درجة، وستبقى مقاومة العزل أعلى من 100 ميغا أوم. وفقا للخبرة في مصنع Yibaling، مع الاستخدام العادي لأكثر من 100000 ساعة، لن تكون هناك مشاكل كبيرة.
يضمن اختيار هذه المواد وعملية الإنتاج أن محولات التحكم ZBK يمكنها تحمل الاختبارات طويلة المدى في بيئة ورشة عمل المصنع.

التعليمات

س: ما هو الغرض من محول التحكم ZBK؟ كيف تختلف عن المحولات الصغيرة العادية؟
ج: تم تصميم محول التحكم ZBK خصيصًا لخزائن التحكم الصناعية. وتتمثل وظيفتها الرئيسية في تحويل الجهد العالي من مصدر الطاقة الرئيسي (مثل 380 فولت) إلى جهد منخفض آمن (عادة 24 فولت، 36 فولت، 110 فولت، وما إلى ذلك) الذي تتطلبه دائرة التحكم.
يكمن الاختلاف الأساسي بين محول التحكم ZBK والمحولات العادية في التصميم الصناعي:
المواد أكثر صلابة (مثل استخدام صفائح الفولاذ السيليكون DW470 والنحاس الكهربائي T2)، والحماية أفضل (معالجة التشريب الفراغي)، ويمكنها تحمل التأثير الحالي الناجم عن إغلاق الموصلات وإجراءات الملف في دائرة التحكم بشكل مستمر، وعزل تداخل الشبكة بشكل فعال لضمان التشغيل المستقر للمعدات الحساسة مثل أجهزة التحكم المنطقية القابلة للبرمجة والأدوات.

س: هل هناك فرق بين النحاس الإلكتروليتي T2 المستخدم في لف محول التحكم ZBK والأسلاك النحاسية العادية؟
ج: هناك فرق جوهري. T2 عبارة عن نحاس كهربائي عالي الجودة وفقًا للمعايير الوطنية، بنقاء يصل إلى 99.9%، وله موصلية ممتازة.
يؤدي استخدام النحاس T2 للملف إلى مقاومة أقل وتوليد حرارة أقل تحت نفس القوة. وهذا يضمن أن محول التحكم ZBK لن يحترق بسبب حرارة الملف المفرطة حتى في ظل التحميل الكامل أو التحميل الزائد على المدى القصير.
تستخدم العديد من المحولات الرخيصة النحاس المعاد تدويره مع الشوائب أو الألومنيوم المغطى بالنحاس، والذي يتميز بموصلية رديئة ويشكل خطراً على سلامة تشغيل المعدات.

س: رأيت أن المعلمات تشمل عملية التشريب الفراغي. هل هذا مهم؟
ج: إنه أمر مهم للغاية. هذه خطوة رئيسية في الموثوقية.
تتضمن هذه العملية وضع قلب محول التحكم ZBK المجمع في خزان مفرغ، وتفريغ الهواء، ثم غمره في طلاء عازل (مثل راتنج 1032) للسماح للطلاء باختراق كل شق في الملف بشكل كامل.
ثم يتم تجفيفه ومعالجته. هذه العملية لها ثلاث وظائف رئيسية:
أولاً، يمنع الرطوبة والتآكل، ويتكيف مع بيئة ورشة العمل؛
ثانيًا، بعد المعالجة، يصبح الملف كيانًا واحدًا، مما يوفر مقاومة أفضل للصدمات وتقليل الضوضاء؛
ثالثًا، إنه يملأ الفجوات الدقيقة، مما يحسن قوة العزل وقدرة تبديد الحرارة.
المحولات التي لا تخضع لهذه العملية تكون عرضة للفشل في البيئات الرطبة أو الاهتزازية.
