هل تعرف عن المحولات المغمورة بالزيت؟

تتميز الكهرباء الخارجة من محطات توليد الطاقة بجهد عالي للغاية (عشرات الآلاف أو حتى مئات الآلاف من الفولتات)، والتي لا يمكن استخدامها مباشرة من قبل الآلات الصناعية أو المنازل السكنية.

يجب التنحي عن الجهد.

من يقوم بهذه المهمة؟المحولات المغمورة بالزيت.

إنها ليست جديدة ولا متطورة، وقد ظل مبدأ عملها دون تغيير إلى حد كبير لأكثر من قرن من الزمان. ومع ذلك، حتى يومنا هذا، من المرجح أن تجد واحدًا في كل محطة فرعية، وتحت كل عمود كهرباء، وفي غرفة التوزيع بكل مصنع.

ما هو استخدام المحول المغمور بالزيت؟

ببساطة: لتحويل الجهد.

التنحي: تحويل الكهرباء ذات الجهد العالي (على سبيل المثال، 10 كيلو فولت) إلى كهرباء ذات جهد منخفض (على سبيل المثال، 380 فولت، 220 فولت) لاستخدام المعدات.

التنحي - يأخذ الجهد العالي (مثل 10 كيلو فولت) ويخفضه إلى الجهد المنخفض (380 فولت، 220 فولت) حتى تتمكن أجهزتك من استخدامه فعليًا.

خطوة المتابعة - للطاقة الشمسية أو طاقة الرياح. فهو يعزز الجهد الكهربي قبل إدخاله في الشبكة حتى لا تفقد الكثير من الطاقة عبر خطوط النقل الطويلة.

لا يغير التردد أو ينظف التوافقيات أو ينظم الجهد. إنه يفعل شيئًا واحدًا بالضبط: تحويل الجهد إلى ما تحتاجه.

لماذا يطلق عليه "الزيت المغمور"؟

بسيطة – إنها مليئة بالزيت.

ليس للحرق. لأمرين: العزل والتبريد.

العزل - يقع الزيت بين الملفات والقلب، وبين الملفات والخزان. وبدون ذلك، سوف يمتد الجهد العالي عبر الدائرة القصيرة، والتفريغ، والمعدات المحترقة.

التبريد - عندما تسخن الملفات، يحمل الزيت الحرارة بعيدًا ويطلقها جدار الخزان إلى الهواء. يحمل الزيت الكثير من الحرارة، وهذا هو السببالمحولات المغمورة بالزيتيتعاملون مع الحمل الزائد بشكل جيد - يمكنهم العمل بجد لفترة من الوقت دون شكوى.

لكن الزيت لا يدوم إلى الأبد. بمرور الوقت، يتسخ ويلتقط الرطوبة. يجب عليك اختباره أو تصفيته أو استبداله بين الحين والآخر. هذا هو الفرق الأكبر عن المحولات من النوع الجاف.

المحولات من النوع الجاف لا تستخدم الزيت. يستخدمون الهواء للتبريد. أكثر أمانًا ونظافة، نعم. ولكنها أكثر تكلفة، ولا تتحمل حمولة زائدة أيضًا. الاثنان ليسا بديلين لبعضهما البعض؛ أنها تخدم سيناريوهات مختلفة.

هل المحولات المغمورة بالزيت معرضة للفشل؟

على العكس من ذلك، فهي من بين معدات الطاقة الأكثر متانة.

مدة خدمتها المصممة عادة هي 20-30 سنة. وطالما أنها ليست محملة فوق طاقتها بشكل كبير، ولا ينخفض ​​مستوى الزيت فيها بشكل دائم، ولا تضربها الصواعق بشكل متكرر، فإنها يمكن أن تعمل بشكل موثوق لعقود من الزمن.

"الأخطاء" الشائعة نادرة:

انخفاض مستوى الزيت (التسرب أو التبخر)

تدهور جودة الزيت (الرطوبة أو الأكسدة)

البطانات الشيخوخة ومغيرات الصنبور

شيخوخة العزل بسبب الحمل الزائد على المدى الطويل

هذه المشاكل لا تسبب الفشل المفاجئ. ويمكن اكتشافها ومعالجتها مسبقًا من خلال عمليات التفتيش المنتظمة واختبار الزيت. المحولات المغمورة بالزيت لا تحتاج إلى صيانة، ولكن الصيانة المناسبة تضمن عمر خدمة طويل.

أينالمحولات المغمورة بالزيتلا تزال تستخدم؟

المعلمات الرئيسية للمحولات المغمورة بالزيت: أسئلة العملاء الأكثر شيوعًا

السعة (كيلو فولت أمبير): اجمع طاقة جميع الأحمال وأضف هامشًا يتراوح بين 30% إلى 50%. تجنب الحسابات الضيقة.

النحاس أو الألومنيوم: النحاس مقابل الألومنيوم

النحاس يكلف أكثر. الألومنيوم يكلف أقل.

لكن النحاس موصل بشكل أفضل، ويدوم لفترة أطول، ويتعامل مع الحرارة بشكل أفضل. إذا كانت أجهزتك تعمل ليلًا ونهارًا، فاختر النحاس. سوف تشكر نفسك لاحقا.

مختومة بالكامل أو نوع الحافظ

محكمة الغلق بالكامل تحافظ على الهواء خارجًا. انخفاض الأكسجين يعني أن عمر الزيت أبطأ ولن تضطر إلى العبث به كثيرًا.

نوع المحافظ يتيح لك رؤية مستوى الزيت. من الأفضل أن يكون لديك شخص يفحص الأشياء بانتظام على أي حال.

فئة كفاءة الطاقة – S11، S13، S20…

الرقم الأكبر يعني خسائر أقل، ولكن أيضًا سعر أعلى. قم بالحساب: كم عدد السنوات التي سيستغرقها توفير الكهرباء لتغطية التكلفة الأولية الأعلى؟ هذه هي إجابتك.

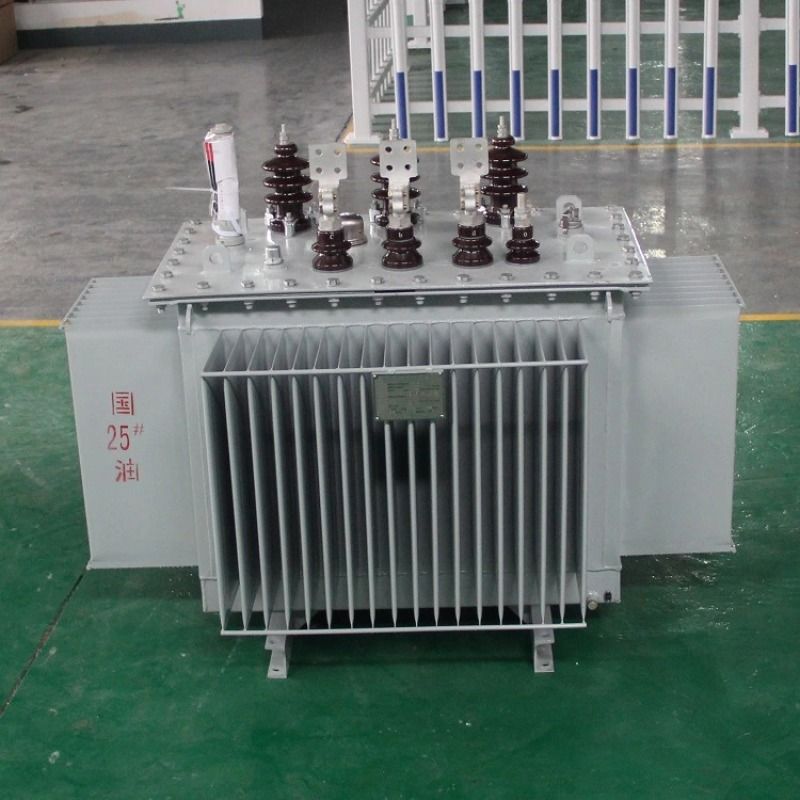

ييبلينجالمحولات المغمورة بالزيت

لا شيء يتوهم. مجرد عمل قوي.

القلب - فولاذ السيليكون المدرفل على البارد عالي الجودة، والمفاصل المتداخلة بالكامل. انخفاض عدم فقدان التحميل.

اللفات - النحاس النقي كمعيار (ألومنيوم عالي النقاء إذا طلبت ذلك). عزل الطبقة محكم ومتماسك.

الزيت العازل: زيت محول ممتاز، تم اختباره بالكامل لتحمل الجهد الكهربي ومحتوى الرطوبة وفقدان العزل الكهربائي قبل التسليم.

الخزان: مشعات مموجة أو ذات زعانف مع لحام محكم الإغلاق بالكامل لمقاومة التسرب والتآكل.

اختبار المصنع: تخضع كل وحدة لاختبارات نسبة التحويل، ومقاومة التيار المستمر، ومقاومة العزل، وفقدان الحمل، وفقدان الحمل، وتردد الطاقة الذي يتحمل الجهد الكهربي - لا يوجد اختبار لأخذ العينات فقط.

سيناريوهات التطبيق

توزيع المصانع، والمحطات الفرعية السكنية، والتعدين، والكيماويات، وصناعة الورق، وصناعات النسيج، والتكثيف الضوئي، والاتصال بشبكة طاقة الرياح، ومشاريع دعم التصدير، ومشاريع المساعدات الخارجية

تحديد

السعة: 30 كيلو فولت أمبير – 3150 كيلو فولت أمبير (قدرات أكبر قابلة للتفاوض)

الجهد الكهربائي: بشكل أساسي 10 كيلو فولت/0.4 كيلو فولت، تتوفر خيارات مخصصة غير قياسية.
