ما هو محول التحكم في أداة الآلة JBK3？
دائرة التحكم في مصدر الطاقة: ليس شيئًا يجب قطعه
تعتمد قدرة آلة CNC على القيام بعملها على المغزل والأدوات والمضاعفات. ولكن ما إذا كان سيتم تشغيله بشكل موثوق دون أخطاء غالبًا ما يعتمد على المكونات الصغيرة المتواضعة، مثل أجهزة التحكم المنطقية القابلة للبرمجة (PLCs)، والمرحلات، والموصلات، وأضواء المؤشر.
إن مصدر الطاقة لدوائر التحكم هذه ليس شيئًا يمكنك التنازل عنه.
تم تصميم محول التحكم في الأدوات الآلية من سلسلة JBK3 خصيصًا لتوفير الطاقة لأنظمة التحكم في الأدوات الآلية ومعدات التشغيل الآلي. لا يقوم بتشغيل محرك المغزل الرئيسي أو تشغيل أدوات القطع. وتتمثل مهمتها في تغذية "دماغ" الآلة، أي حماية أجهزة التحكم المنطقية القابلة للبرمجة من الخلل، والموصلات من التشويش، وبيانات الاستشعار من الانحراف.
ما هوJBK3 تحويل التحكم في أدوات الآلةr?

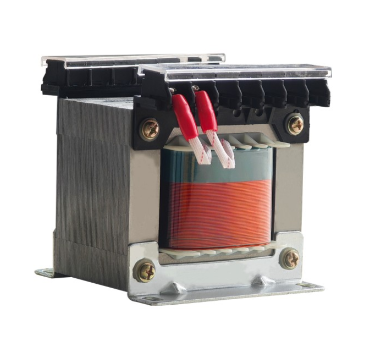

محول التحكم في الأدوات الآلية من سلسلة JBK3 هو محول تحكم من النوع الجاف أحادي الطور مصمم لدوائر AC 50 60 هرتز مع جهد دخل لا يتجاوز 660 فولت. فهو يخفض جهد الإمداد الرئيسي إلى المستويات التي تحتاجها أنظمة التحكم فعليًا - الأكثر شيوعًا 220 فولت، و110 فولت، و36 فولت، و24 فولت، و12 فولت، و6 فولت.
إنه ليس محول طاقة. لا يتحمل التيارات العالية . وتتمثل مهمتها في توفير طاقة مستقرة ونظيفة لدوائر التحكم والإضاءة المحلية ومصابيح الإشارة للأنظمة الكهربائية للأدوات الآلية.
تتراوح السعات من 40 فولت أمبير إلى 2500 فولت أمبير - وهو محول صغير يدعم التشغيل المستقر لنظام التحكم بأكمله.
كيف يختلف عن المحول العادي؟
المحول العادي "يغير الجهد" فحسب، أيًا كان ما يدخل، فإن الجهد يخرج بشكل مختلف. هذا كل شيء.
تم تصميم JBK3 خصيصًا لدوائر التحكم. الاختلافات هي:
عزل ثانوي أساسي كامل: إنه محول عزل حقيقي، وليس محول ذاتي. لا يصل التداخل والطفرة والتسرب من الدائرة الرئيسية إلى جهة التحكم.
ملفات خرج متعددة: يمكن لمحول واحد أن يزود العديد من الفولتية في وقت واحد - 220 فولت لـ PLC، 110 فولت للموصلات، 24 فولت لأضواء المؤشر. كل ذلك من وحدة واحدة.
تصميم صغير الحجم: مصمم خصيصًا لتركيب خزانة التحكم، ولا يشغل مساحة كبيرة.
أطراف طرفية آمنة: خيارات توصيل من النوع المجعد والتوصيل، مع أغطية طرفية مقاومة للمس.
التكنولوجيا الأساسية: المواد الصلبة، عملية الصوت
الأساسية: فولاذ السيليكون الموجه بالحبوب المدرفلة على البارد عالي الجودة ومنخفض الخسارة. خسائر منخفضة، وانخفاض مستوى الضجيج، وارتفاع درجة الحرارة المنخفضة.
اللفات: موصلات من النحاس النقي (الألومنيوم متوفر عند الطلب)، مصنفة لدرجة حرارة 180 درجة مئوية، وتتحمل الجهد الكهربي 2500 فولت (بالنسبة إلى 5000 فولت).
العزل: مواد عزل من الفئة H، يتم معالجتها بالتشريب الفراغي (VPI) - مقاومة للرطوبة، ومقاومة للغبار، ومقاومة للاهتزاز، مما يقلل بشكل كبير من مخاطر انهيار العزل.
الامتثال للمعايير: تم تصميم JBK3 استنادًا إلى تقنية Siemens من الثمانينيات، ويفي بمعايير VDE0551 وIEC204 1 وIEC439 وGB5226.1 وغيرها من المعايير الدولية.
أين هومحول التحكم في الأدوات الآلية JBK3مستخدم؟
تم العثور على JBK3 في مجموعة واسعة من التطبيقات:
أدوات الآلة: آلات CNC، ومراكز التصنيع، وآلات الطحن، والمطاحن، وآلات الحفر - طاقة دائرة التحكم في أي آلة
الآلات الصناعية: معدات التعبئة والتغليف، آلات القولبة بالحقن، آلات النسيج، المطابع
الأتمتة الصناعية: أنظمة التحكم PLC، لوحات التتابع، ملفات الموصلات
الإضاءة المحلية: أضواء عمل الآلة، وإضاءة الصيانة والفحص
إشارة الإشارة: مؤشرات حالة المعدات، أضواء الإنذار
المعدات المستوردة: الآلات الدقيقة، الأجهزة الطبية، الأجهزة
باختصار: أينما تحتاج الأدوات الآلية وأنظمة التشغيل الآلي إلى طاقة التحكم، فمن المحتمل أن يكون هناك JBK3 خلفها.
كيفية اختيار الحق
هناك ثلاثة أشياء مهمة: السعة والجهد وبيئة التثبيت.
الخطوة 1 - تحديد القدرة
قم بإضافة الطاقة الإجمالية لجميع مكونات التحكم - قوة الإمساك بالموصل، واستهلاك PLC، وأضواء المؤشر، وأجهزة الاستشعار - ثم قم بإضافة هامش أمان بنسبة 30 إلى 50%. لا يكون الحجم ضيقًا جدًا: تيار التدفق عند إغلاق الموصلات أعلى بكثير من الحالة المستقرة التي تحمل التيار.
التقييمات القياسية: 40VA، 63VA، 100VA، 160VA، 250VA، 400VA، 630VA، 1000VA، 1600VA، 2500VA.
الخطوة 2 - تحديد الفولتية
| المعلمة | الخيارات المشتركة |
| جهد الإدخال | 380 فولت، 220 فولت — الأكثر شيوعًا؛ الفولتية الأخرى المتاحة |
| الجهد الناتج | 110 فولت، 24 فولت — الأكثر شيوعًا؛ خيارات الجهد المتعدد المتاحة |
| تكرار | 50 هرتز / 60 هرتز |
هل تحتاج إلى جهد غير قياسي؟ الخيارات المخصصة متاحة.
الخطوة 3 - النظر في بيئة التثبيت
| حالة | متطلبات |
| تثبيت | داخلي، جاف، جيد التهوية |
| درجة الحرارة المحيطة | -5 درجة مئوية إلى +40 درجة مئوية |
| أَجواء | لا توجد غازات قابلة للتآكل، ولا غبار موصل، ولا اهتزاز شديد |
الأفكار النهائية
محول التحكم في الأدوات الآلية JBK3 ليس عالي التقنية. لا يحتوي على شاشة، ولا يتصل بشبكة Wi-Fi، ولا يتصدر عناوين الأخبار.
ما يفعله بسيط وأساسي: فهو يوفر طاقة نظيفة ومستقرة لنظام التحكم.
بالنسبة للمصانع التي كانت تعاني من خلل في PLC، وثرثرة الموصلات، وعمليات إيقاف تشغيل الماكينة غير المبررة، فإن الفرق يكون فوريًا. تستقر دائرة التحكم وتتوقف الآلة عن العمل.
قوة دائرة التحكم ليست شيئًا يجب قطعه. القوة المستقرة تعني آلات مستقرة.
