TND مثبت جهد التيار المتردد الأوتوماتيكي بالكامل

إن مثبت الجهد AC الأوتوماتيكي بالكامل TND هو المنتج الرئيسي لمصنعنا Yibaling في Zhejiang. نظرًا لجودته العالية وخدمة ما بعد البيع الممتازة، فقد حاز هذا المنتج على استحسان العديد من العملاء واستمروا في شرائه. ونحن نرحب أيضا طلبك. وفي نفس الوقت، فإن مثبت الجهد الكهربائي يقدم أيضاً خدمات التخصيص.

إرسال استفسار

وصف المنتج

إن مثبت الجهد الكهربائي AC الأوتوماتيكي بالكامل TND هو أحد المنتجات المبتكرة في سلسلة SVC لإمدادات الطاقة المثبتة للجهد الكهربائي AC. إنه نوع جديد من مثبت جهد التيار المتردد الأوتوماتيكي بالكامل عالي الدقة الذي تم تصميمه وتطويره بواسطة شركة Zhejiang Yibaling Power Equipment Co., Ltd. عن طريق تقديم تكنولوجيا تايوان والأخذ في الاعتبار الوضع الفعلي لإمدادات الطاقة الصينية.
مثبت الجهد هذا هو مثبت جهد تيار متردد أوتوماتيكي بالكامل كلاسيكي وموثوق أحادي الطور. لقد تم تصميمه خصيصًا للبيئات المكتبية والتجارية والمختبرية والصناعية الخفيفة التي لها متطلبات ثابتة لجودة مصدر الطاقة. إنها تعتمد محول ذاتي من النوع الدائري الناضج وتكنولوجيا تعديل فرشاة الكربون بمحرك مؤازر. من خلال الكشف في الوقت الحقيقي عن جهد الدخل، فإنه يتحكم بذكاء في الحركة السلسة لفرشاة الكربون على المحول من النوع الدائري لتحقيق تصحيح مستمر وغير متدرج لجهد الخرج.

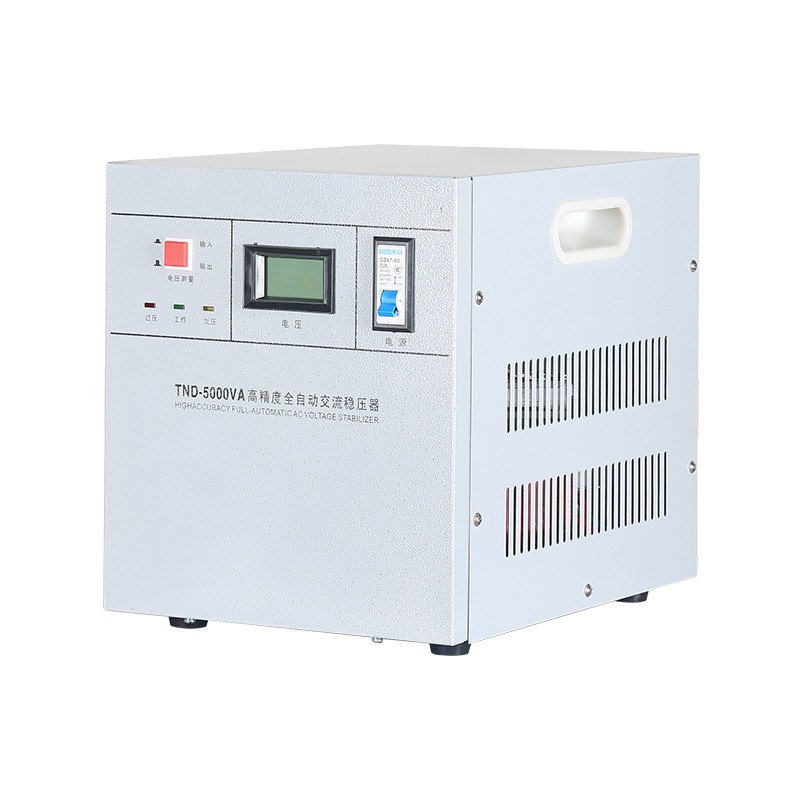

TND Fully Automatic AC Voltage Stabilizer

المعلمة الأساسية

اسم	TND مثبت جهد التيار المتردد الأوتوماتيكي بالكامل	ماركة	يبالينج
دقة الاستقرار	±2~3%	تردد الشبكة	50-60 هرتز
سرعة تنظيم الجهد	> 20 فولت/ثانية	درجة الحرارة البيئية	-10 درجة مئوية ~ 45 درجة مئوية
ارتفاع درجة حرارة اللف	<85 درجة مئوية في حالة التحميل الكامل	كفاءة	> 90%

المواد الأساسية

يعتمد الأداء الأساسي لمثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND على الاختيار الصارم للمواد والمكونات لأربعة أهداف رئيسية: الكفاءة والعمر الافتراضي وسرعة الاستجابة والسلامة. يعالج كل خيار بشكل مباشر مشكلة هندسية حرجة.

1. المكون الأساسي

يستخدم قلب الحديد نفاذية مغناطيسية عالية وصفائح فولاذية من السيليكون المدرفلة على البارد منخفضة فقدان الحديد (مثل 30Q130). تعمل عمليتها المصفحة على زيادة كفاءة التوصيل المغناطيسي إلى الحد الأقصى، وتقليل خسائر عدم التحميل وتوليد الحرارة. يستخدم ملف مثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND شريطًا نحاسيًا نقيًا بنقاء ≥ 99.95٪ لضمان مقاومة منخفضة وقدرة حمل تيار عالية.

2. عنصر التنظيم الحاسم

أي أن فرش الكربون تستخدم مواد مركبة خاصة من الجرافيت تحتوي على الفضة أو النحاس. تحقق هذه المادة أفضل توازن بين مقاومة التآكل والتشحيم الذاتي والتوصيل، مما يضمن مقاومة اتصال منخفضة والحد الأدنى من الشرر خلال ملايين الحركات المنزلقة السلسة على الملف على شكل حلقة، وهو أمر بالغ الأهمية لتشغيله بدون صيانة لعدة سنوات.

3. محولات الجهد/التيار الدقيقة

هذا الجزء بمثابة عقل نظام التحكم. تعتمد وحدة أخذ العينات على محولات الجهد/التيار بمستوى دقة يبلغ 0.5 درجة أو أعلى لتحقيق اكتشاف الشبكة في الوقت الفعلي مع وجود خطأ على مستوى الميليفولت.
يستخدم قلب الحوسبة وحدات التحكم الدقيقة من الدرجة الصناعية (MCU) للتعامل مع البيانات بسرعة عالية وإصدار التعليمات.
تحتوي محطات التنفيذ على مسارين تقنيين: أولئك الذين يسعون إلى الاقتصاد وقدرة التحميل الزائد العالية سيختارون مرحلات تثبيت مغناطيسية ذات سعة كبيرة؛ في حين أن أولئك الذين يسعون إلى السرعة القصوى (زمن الاستجابة يمكن أن يصل إلى مستوى المللي ثانية)، والصمت والعمر الطويل للغاية (بدون تآكل ميكانيكي)، يجب عليهم اختيار مرحلات الحالة الصلبة غير المتصلة (SSR)، والتي تحقق التبديل الإلكتروني الصامت والخالي من الشرارة من خلال الثايرستور.

4. الهيكل العام

إن علبة مثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND مصنوعة من صفائح فولاذية مدلفنة على البارد عالية الجودة بسمك ≥ 1.2 مم، ومغطاة بطبقة من الفوسفات والمسحوق، مما يوفر درعًا كهرومغناطيسيًا وحماية ميكانيكية.
ترتبط جميع قنوات التيار الكبيرة بالداخل بشرائط نحاسية T2 مطلية بالقصدير أو مطلية بالفضة لتقليل مقاومة المسار وتوليد الحرارة. في الواجهة الأمامية لحماية السلامة، تم دمج شبكة امتصاص الطفرة متعددة المستويات المكونة من مكثفات (MOV) وأنابيب تفريغ الغاز لمقاومة ضربات البرق وارتفاع ذروة الشبكة.
ولذلك، فإن مثبت الجهد TND عالي الجودة هو في الأساس نظام متكامل للمواد ذات الموصلية المغناطيسية العالية والمواد الموصلة المقاومة للتآكل وأجهزة أشباه الموصلات الدقيقة والمواد الهيكلية المستقرة.

معلومات المنتج

نموذج	حجم المنتج (سم)	جهد الإدخال (الخامس)	جهد الخرج (فولت)	الوزن (كجم)
تن-3KVA	292322	150-260 فولت	220 فولت (±2%)	13
تن-5KVA	322326			16
تي إن دي-10 كيلو فولت أمبير	322854			36
تي إن دي-15 كيلو فولت أمبير	343869	150-260 فولت		50
تي إن دي-20 كيلو فولت أمبير	343877			55
تي إن دي-30 كيلو فولت أمبير	384279			70
تي إن دي-40 كيلو فولت أمبير	384279			78
تي إن دي-50 كيلو فولت أمبير	4555104	150-260 فولت		140
تي إن دي-60 كيلو فولت أمبير	4555104	150-260 فولت		150

التعليمات

س: ما هي الاختلافات بين المثبت والمحول و UPS (مصدر الطاقة غير المنقطع)؟
ج: الوظائف الأساسية لهذه الثلاثة مختلفة:
المحول: يستخدم بشكل أساسي لتغيير مستويات الجهد (على سبيل المثال، من 380 فولت إلى 220 فولت)، ولكنه لا يقوم بتثبيت الفولتية المتقلبة تلقائيًا.
المثبت: وظيفته الأساسية هي تثبيت الفولتية المتقلبة تلقائيًا والحفاظ على الإخراج عند قيمة محددة (مثل 220 فولت). لا يغير مستويات الجهد (ما لم يتم تصميمه خصيصًا)، كما أنه لا يوفر بطاريات احتياطية.
UPS: وظيفته الأساسية هي توفير مصدر طاقة غير منقطع (في حالة انقطاع التيار الكهربائي، يتم تشغيله بواسطة عاكس البطارية)، وعادةً ما يكون له أيضًا وظيفة التثبيت، ولكن الطاقة وعمر البطارية محدودان، وتكلفته أعلى بكثير من تكلفة المثبت.

س: كيف يتم اختيار السعة المناسبة لمثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND؟
ج: الخطوات الرئيسية:
حساب الطاقة الإجمالية: قم بإدراج جميع الأجهزة التي سيتم توصيلها بمثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND، وقم بإضافة الطاقة المقدرة لها (بوحدات واط واط أو كيلو فولت أمبير كيلو فولت أمبير).
ملاحظة: قد تكون قوة البدء للأحمال الحثية (مثل المحركات والضواغط) 3-7 أضعاف القيمة المقدرة، لذلك يجب حسابها على أساس قوة البدء.
السماح بهامش الأمان: اضرب إجمالي الطاقة بعامل الأمان (يوصى به 1.2-1.5) للحصول على الحد الأدنى من سعة مثبت الجهد المطلوب. على سبيل المثال: إذا كان الحمل الإجمالي 8 كيلو فولت أمبير، فيجب اختيار مثبت جهد لا يقل عن 10 كيلو فولت أمبير.
تأكد من الجهد: تأكد من أن نطاق جهد الإدخال لمثبت جهد التيار المتردد الأوتوماتيكي بالكامل TND يمكن أن يغطي تقلبات شبكة الطاقة المحلية الخاصة بك (مثل 170 فولت - 250 فولت)، وأن جهد الخرج يلبي متطلبات المعدات (مثل 220 فولت).
