TNS مثبت جهد التيار المتردد التلقائي بالكامل

منذ تأسيسها، كرست شركة Zhejiang Yibaling Power Supply Equipment Co., Ltd. نفسها لإنتاج مثبتات جهد التيار المتردد الأوتوماتيكية بالكامل TNS وتسعى جاهدة للابتكار المستمر. في العامين الماضيين، قمنا بتطوير هذا المنتج الجديد. إنه يتجاوز معايير الجودة العالية للمعايير الوطنية وقد حاز على رضا العملاء المستمر. إذا كنت في حاجة إليها، فلا تتردد في تقديم طلب.

إرسال استفسار

وصف المنتج

إن سلسلة Yibaling TNS من منظمات جهد التيار المتردد الأوتوماتيكية بالكامل عبارة عن جهاز حماية طاقة ثلاثي الطور عالي الأداء مصمم خصيصًا للمنشآت الصناعية والحرجة. إنها تستخدم اللفات المعيارية المتقدمة وتقنية التنظيم الذكية على مراحل. يمكنه مراقبة التقلبات وعدم التوازن ومشكلات انخفاض الجهد/الجهد الزائد وتصحيحها تلقائيًا في الفولتية ثلاثية الطور في الوقت الفعلي، وإخراج طاقة نقية مستمرة ومستقرة.

تطبيقات المنتج

في التطبيقات العملية، يلعب مثبت جهد التيار المتردد الأوتوماتيكي بالكامل TNS دور حارس القلب الصناعي.

1. ورشة المعالجة الدقيقة

عندما يبدأ تشغيل مكبس CNC كبير ويتسبب في انخفاض مفاجئ في جهد الشبكة، فإن مثبت الجهد من سلسلة TNS يمكن أن يعوض بسرعة خلال عشرات المللي ثانية، مما يضمن عدم اهتزاز المحركات المؤازرة لمركز المعالجة ذو المحاور الخمسة المجاورة، وبالتالي تجنب تخريد عشرات الآلاف من الأجزاء الدقيقة بسبب انحرافات الحجم.

2. غرفة توزيع الطاقة لمجمع تجاري

بسبب فترات استهلاك الطاقة غير المتساوية في محلات كل طابق، فإن الحمل ثلاثي الطور غير متوازن بشدة. قد يتم إرهاق منظمات الجهد الكهربي التقليدية، في حين أن وظيفة التنظيم الذكية خطوة بخطوة لهذا المنتج يمكنها تثبيت كل جهد طور بشكل مستقل ودقيق، مما يزيل بشكل أساسي مشاكل التسخين الزائد للخط المحايد والوميض الناجم عن عدم توازن الجهد، وضمان التشغيل السلس لأنظمة تكييف الهواء والإضاءة والمصاعد لمركز التسوق بأكمله.

3. محطات معالجة مياه الصرف الصحي في المناطق النائية

في هذه الأماكن، غالبًا ما يكون الجهد الكهربي عند نهاية خط إمداد الطاقة لمسافات طويلة حوالي 300 فولت عند مستوى منخفض. يمكن لقدرة تنظيم الجهد واسعة النطاق لمنظم الجهد الكهربائي المتردد الأوتوماتيكي بالكامل TNS رفعه بشكل مطرد إلى المستوى القياسي 380 فولت، مما يضمن أن معدات الطاقة الرئيسية مثل المنافيخ ومضخات الرفع تتلقى عزم دوران كافٍ، وتجنب فشل بدء تشغيل المعدات وتقليل كفاءة معالجة مياه الصرف الصحي بسبب عدم كفاية الطاقة.

TNS Fully Automatic AC Voltage Stabilizer

معلومات المنتج

مواصفات النموذج	الأبعاد (مم)	حجم المنتج (مم)	جهد الإدخال (الخامس)	جهد الخرج (فولت)	الوزن (كجم)
تي ان اس-6 كيلو فولت أمبير	400370760	310280670	304-456 فولت	380 فولت (+2%)	29
تي ان اس-9KVA	390400860	320330760			38
تي ان اس-15 كيلو فولت أمبير	420440940	340370860			50
تي ان اس-20 كيلو فولت أمبير	500540980	420460880			85
تي ان اس-30 كيلو فولت أمبير	500540980	420460880			96
تي ان اس-40 كيلو فولت أمبير	500540980	420460880			112
تي ان اس-50 كيلو فولت أمبير	5306401310	4505501160			140
تي ان اس-60 كيلو فولت أمبير	5306401310	4505501160			152
تي ان اس-80 كيلو فولت أمبير	6207501480	5206201310			182
تي ان اس-100 كيلو فولت أمبير	6207501480	5206201310			190
تي ان اس-120 كيلو فولت أمبير	6207501480	5206201310			209

المواد الأساسية

يشكل نظام المواد الأساسية لمثبت جهد التيار المتردد الأوتوماتيكي بالكامل Yibaling TNS الأساس المادي لتحقيق إمدادات طاقة مستقرة على المستوى الصناعي. إنه مبني على ثلاثة أهداف رئيسية: التنظيم الفعال للجهد، والتحكم الذكي، والحماية القوية.
يعد مثبت الجهد TNS الموثوق به في الأساس عبارة عن تكامل هندسي للنظام من فولاذ السيليكون عالي الجودة والمواد النحاسية عالية الموصلية والمواد المركبة المقاومة للتآكل وأجهزة أشباه الموصلات والمواد الواقية.

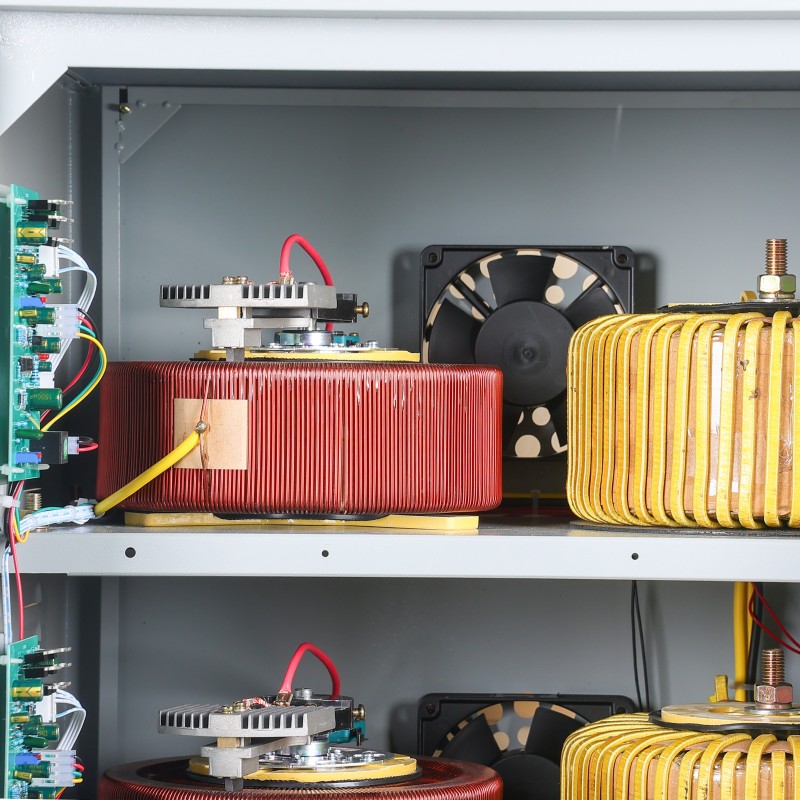

يكمن القلب في استخدام صفائح فولاذ السيليكون المدرفلة على البارد ذات نفاذية مغناطيسية عالية وخسارة منخفضة مثل القلب، جنبًا إلى جنب مع اللفات المطلية بالنحاس الإلكتروليتي عالي النقاء، لبناء جسم رئيسي فعال ومنخفض الفقد الحراري للتحويل المغناطيسي الكهربائي.
يعتمد إجراء تنظيم الجهد الرئيسي على الانزلاق الدقيق لفرش الكربون المركبة من الجرافيت المعدني على اللفات. تتميز هذه المادة بموصلية ممتازة وتشحيم ذاتي وخصائص مقاومة التآكل.
تستخدم الطرازات المتطورة الثايرستور أو وحدات أشباه موصلات الطاقة IGBT لتحقيق تبديل بدون تلامس على مستوى المللي ثانية وبدون شرارة، مع عمر خدمة طويل للغاية.
يتكون عقل المنتج من معالجات دقيقة من الدرجة الصناعية (MCU) ومحولات جهد/تيار دقيقة، مسؤولة عن أخذ العينات الدقيقة في الوقت الفعلي واتخاذ القرارات السريعة.
فيما يتعلق بالسلامة والهيكل، تستخدم قنوات التيار العالي الداخلية قضبان نحاسية مطلية بالقصدير منخفضة المقاومة، ويتكون الهيكل من ألواح فولاذية ملفوفة على البارد عالية الجودة بعد معالجة مقاومة للصدأ، ويشكل مكثف أكسيد المعدن المتكامل (MOV) والمكونات الأخرى دائرة حماية ضد زيادة التيار.

تخصيص مثبت جهد التيار المتردد الأوتوماتيكي بالكامل TNS

1. المعلمات الرئيسية وتأكيد التكنولوجيا

مؤشرات الأداء الأساسية:

دقة الاستقرار: حدد بوضوح ما إذا كانت ±1% أو ±0.5%، لأن هذا يؤثر بشكل مباشر على مستوى الدقة (مثل فئة 0.2) لدائرة أخذ العينات الداخلية (مثل شريحة ADC ذات دقة 16 بت أو أعلى) ومحول الجهد (PT).
وقت الاستجابة: حدد بوضوح ما إذا كان وقت الاستجابة الكامل (من تقلب الجهد إلى الاسترداد ضمن نطاق الدقة) أو وقت الاستجابة للخطوة. بالنسبة لسيناريوهات مثل آلات الضغط وآلات اللحام النقطي، من الضروري تأكيد متطلبات سرعة تعويض ترهل الجهد اللحظي، والتي تحدد ما إذا كان سيتم اعتماد التبديل غير التلامسي (الثايرستور) أو حل محرك سيرفو عالي السرعة.

التأطير الأولي للمواد والعمليات الرئيسية:

على أساس متطلبات الكفاءةnts، حدد بوضوح الحد الأعلى لدرجة صفائح الفولاذ السيليكونية، على سبيل المثال: "يجب استخدام Nippon Steel 27ZH100 أو الدرجة المحلية 30QG120 أو أعلى من صفائح الفولاذ السليكونية الموجهة".
بناءً على سعة التحميل الزائد ومتطلبات العمر، حدد بوضوح نوع مكون تنظيم الجهد: "في السيناريوهات التي تتطلب تعديلًا متكررًا وخالية من الصيانة، حدد استخدام وحدة Infineon أو وحدة الثايرستور ثنائية الاتجاه من العلامة التجارية المكافئة؛ في سيناريوهات الحمل عالي التأثير، حدد استخدام فرش الكربون المركبة من الجرافيت الفضي ولفائف خاصة مقاومة للتآكل مع حل محرك مؤازر".
على أساس البيئة، حدد بوضوح عملية الحماية ومكافحة التآكل: "بالنسبة للبيئات الساحلية الخارجية، يستخدم هيكل الصندوق مادة من الفولاذ المقاوم للصدأ 304، أو يستخدم هيكل الصندوق المصنوع من الفولاذ الكربوني نظام طلاء ثقيل مضاد للتآكل "الإيبوكسي الغني بالزنك + طلاء وسيط من أكسيد الحديد الإيبوكسي + طبقة علوية من البولي يوريثين"، مع سمك إجمالي للفيلم الجاف يبلغ ≥ 250 ميكرومتر."

2. تصميم المخطط

تصميم التعميق الكهرومغناطيسي والهيكلي:

وثيقة الحساب الكهرومغناطيسي: توفير حسابات مفصلة، بما في ذلك قيمة كثافة التدفق المغناطيسي للحديد (مثل ≥ 1.65T)، وقيمة كثافة التدفق الكهربائي، وحساب مقاومة الدائرة القصيرة، وتوزيع الخسارة (خسارة عدم التحميل، وفقدان الحمل، والخسارة الإضافية) وما إلى ذلك.

مخرجات التصميم الرئيسية:

رسم تصميم محولات التعويض: حدد بوضوح قدرتها، ونسبة الجهد، وشكل اللف (مثل لف الرقائق أو لف الأسلاك)، ودرجة العزل (مثل فئة H 180 درجة مئوية).
حساب اختيار منظم الجهد / وحدة الطاقة: في حالة استخدام النوع غير التلامسي، قم بتوفير حساب هامش الأمان للجهد/التيار (عادةً الجهد ≥ 2.5 مرة، والتيار ≥ 2 مرة) وحساب تبديد الحرارة.
مخطط منطق التحكم: حدد بوضوح دائرة الأجهزة لأخذ عينات مستقلة ثلاثية الطور، وخوارزمية التحكم (مثل PID الغامض)، ومنطق الحماية (مثل منحنى خاصية الوقت العكسي للتيار الزائد).

3. شراء المواد الخام وبدء الإنتاج

شراء المواد الأساسية وتفتيش المستودعات:

ورقة الصلب السيليكون: التحقق من شهادة الجودة وعينة المورد لقيمة فقدان الحديد (P1.7/50) وقوة الحث المغناطيسي (B800).
الأسلاك الكهرومغناطيسية/رقائق النحاس: التحقق من معدل مقاومة التيار المستمر للموصل وسمك الطبقة العازلة وقيمة الجهد الكهربي.
وحدة أشباه الموصلات للطاقة: التحقق من تقرير المصنع الأصلي وإجراء اختبارات المعلمات الثابتة (مثل جهد الزناد والتيار).
مادة عازلة: التحقق من شهادة درجة مقاومة الحرارة وتوحيد السماكة.

العمليات الرئيسية ومراقبة العمليات الخاصة:

تكديس قلب الحديد: استخدم أدوات التراص المتدرجة، وتحكم في معامل التراص (> 0.96)، وقم بقياس تيار عدم التحميل وقيمة الخسارة الأولية بعد الانتهاء.
لف اللف ومعالجة العزل: استخدم آلة لف التوتر المستمر، وقم بإجراء اختبار الجهد الكهربي لتحمل النبض المتداخل (مثل 3.5 كيلو فولت، 0.1 ثانية) بعد الانتهاء. بالنسبة لعملية التشريب، قم بتسجيل عملية منحنى الضغط ودرجة الحرارة بالكامل "التسخين بالفراغ والغمر والمعالجة".
تجميع وحدة الطاقة بدون تلامس: قم بتطبيق النوع المحدد من شحم السيليكون الموصل الحراري على المشتت الحراري، واستخدم مفتاح عزم الدوران مع عزم دوران ثابت لتشديد مسامير التثبيت، وضمان المقاومة الحرارية المتسقة للتلامس.
