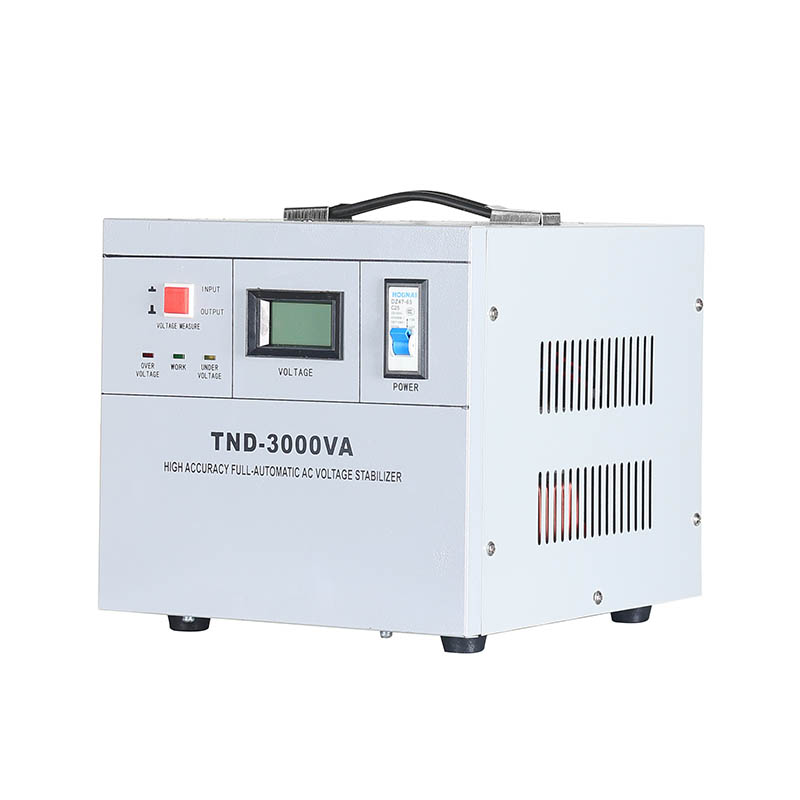

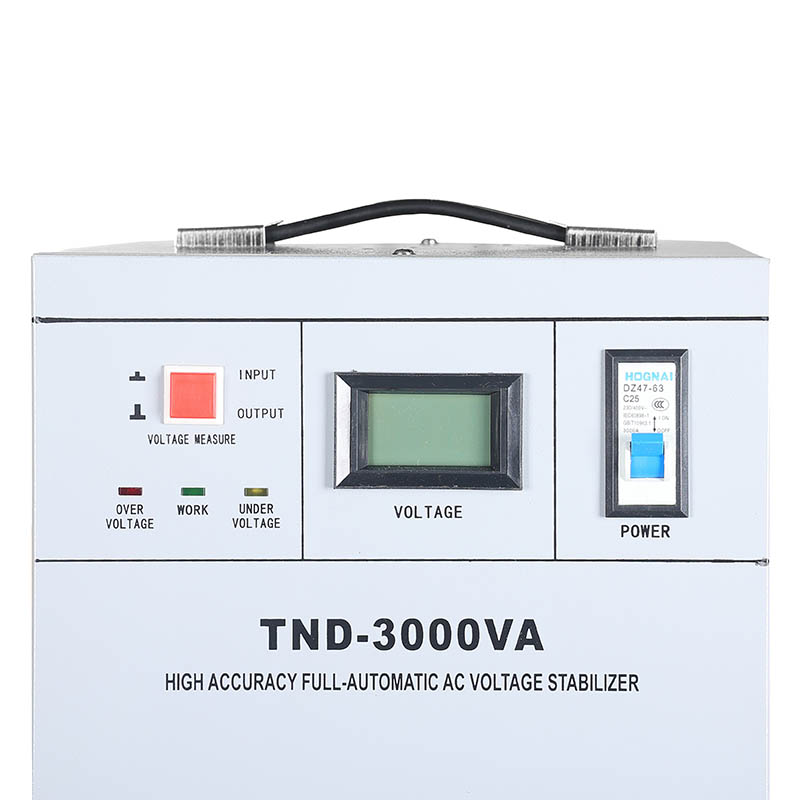

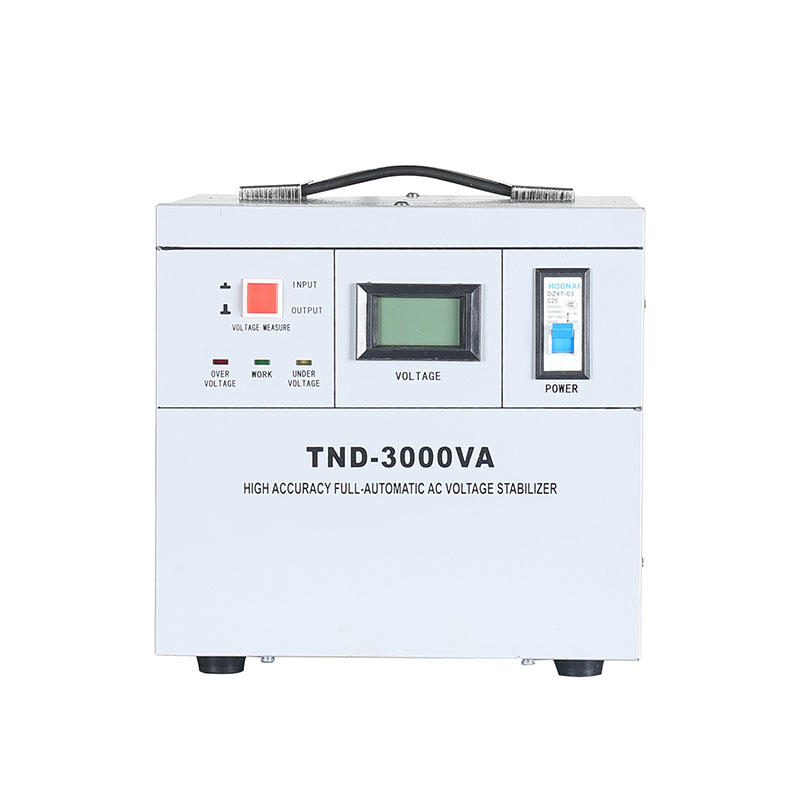

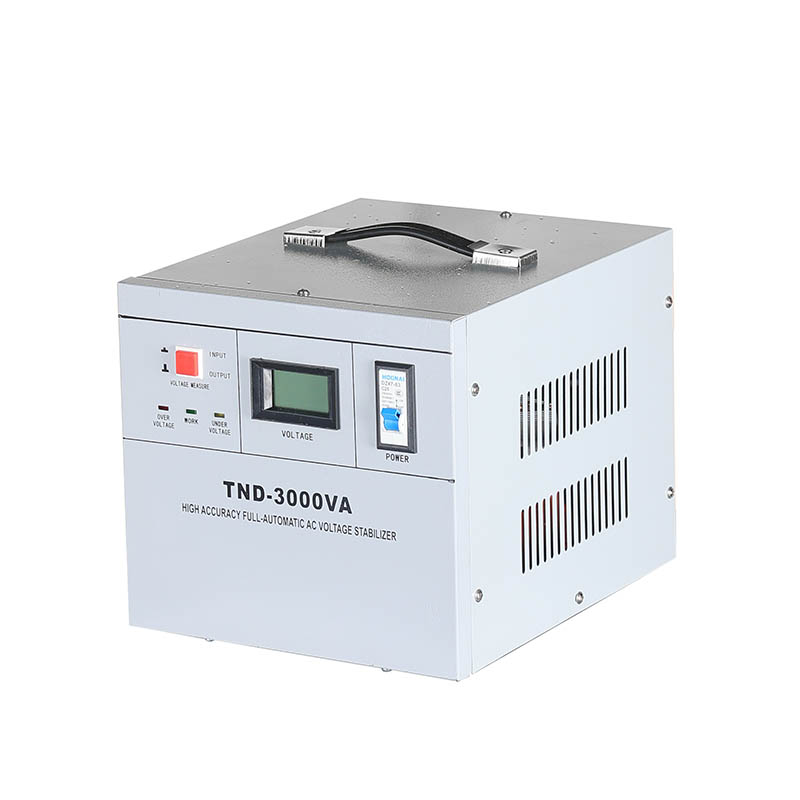

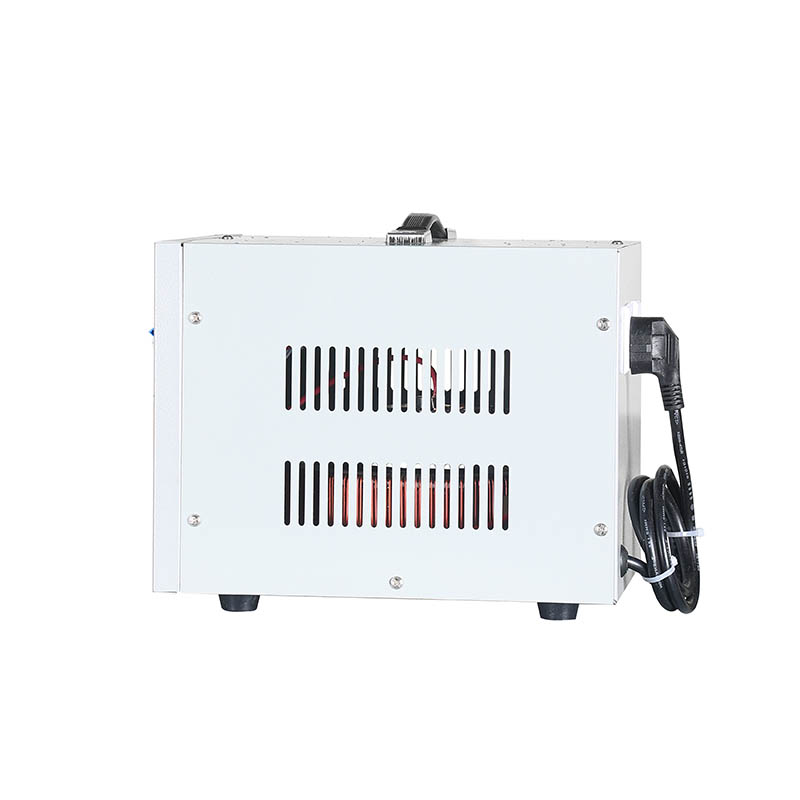

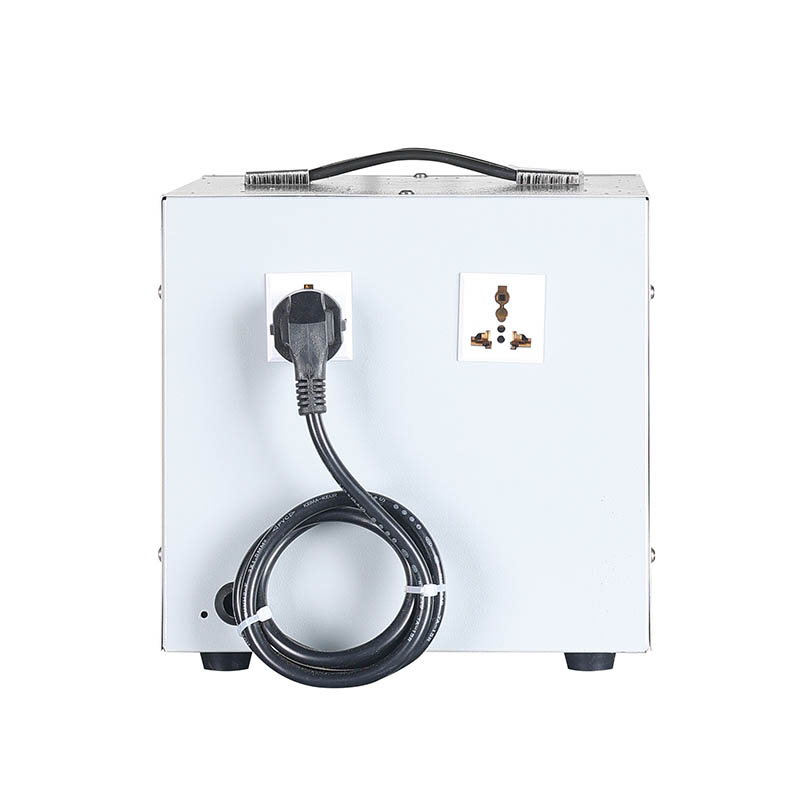

مثبت جهد التيار المتردد أحادي الطور TND

مصنع Yibaling في مقاطعة Zhejiang، باعتباره مصنع تصنيع صيني يتمتع بسنوات عديدة من الخبرة في إنتاج مثبتات جهد التيار المتردد أحادية الطور TND، لديه سلسلة إنتاج كاملة وخبرة تطبيقية عملية واسعة النطاق. وهذا يمكننا من إنتاج مثبتات الجهد التي تلبي احتياجات عملائنا بشكل أفضل. ونحن نتطلع إلى أن نصبح شريكك على المدى الطويل في الصين.

إرسال استفسار

وصف المنتج

إن مثبت جهد التيار المتردد أحادي الطور Yibaling TND هو جهاز كلاسيكي وموثوق لحماية الطاقة مصمم خصيصًا لمختلف البيئات الكهربائية أحادية الطور. إنها تستخدم المحول الذاتي الكلاسيكي على شكل حلقة وتقنية تنظيم الجهد السلس لفرشاة الكربون التي تعمل بمحرك مؤازر، والتي ينتجها مصنعنا الاحترافي.
مع الهيكل القوي والاستجابة السريعة، يمكنه تصحيح تقلبات الجهد الكهربي لمصدر الطاقة الرئيسي بشكل مستمر وتلقائي، مما يوفر مصدر طاقة تيار متردد أحادي الطور نقي ومستقر 220 فولت للمعدات النهائية.
إنه يحقق ثباتًا ومتانة رائعين للجهد من خلال مكوناته الأساسية مثل النوى الحلقية ذات النفاذية المغناطيسية العالية، وفرش الكربون الجرافيت المعدني المركب الخاص، ودوائر التحكم عالية الدقة.
تعمل مثبتات الجهد بثبات، كما أنها سهلة الصيانة، وتوفر فعالية جيدة من حيث التكلفة. يتم استخدامها على نطاق واسع في العديد من السيناريوهات حيث تكون جودة الطاقة أحادية الطور أمرًا بالغ الأهمية، مثل المعدات المكتبية، والأدوات الطبية، وأجهزة الصراف الآلي المالية، ومحطات الاتصالات الأساسية، ومعدات المختبرات، والأجهزة المنزلية المتطورة.
يعد مثبت جهد التيار المتردد أحادي الطور TND حلاً اقتصاديًا وعمليًا للتعامل مع مشكلات عدم استقرار الجهد الشائعة.

معلومات المنتج

نموذج	(مم) الأبعاد	(مم) حجم المنتج	(ت) جهد الإدخال	(ت) جهد الإدخال	(كجم) الوزن
تن-3KVA	390310320	290230220	160-250 فولت	220 فولت (+2%)	13
تن-5KVA	390310360	320230260			16
تي إن دي-10 كيلو فولت أمبير	350400600	320280540			36
تي إن دي-15 كيلو فولت أمبير	410460740	340380690	160-280 فولت		50
تي إن دي-20 كيلو فولت أمبير	420470*860	340380770			55
تي إن دي-30 كيلو فولت أمبير	460500880	380420790			75
تي إن دي-40 كيلو فولت أمبير	460500880	380420790			85
تي إن دي-50 كيلو فولت أمبير	5306401200	4505501040			140
تي إن دي-60 كيلو فولت أمبير	5306401200	4505501040

بيئة التشغيل

يعتمد التشغيل الموثوق لمثبت الجهد AC أحادي الطور Yibaling TND على ظروف الاستخدام الصارمة.
الجانب الكهربائي: يجب أن يتطابق جهد الإدخال والتردد بشكل صارم مع المواصفات المحددة (مثل 220 فولت ± 20%، 50 هرتز)، ومن الضروري التأكد من توصيل السلك المباشر والسلك المحايد والسلك الأرضي الواقي بشكل صحيح وثابت.
الجانب البيئي: يجب تركيب مثبتات جهد التيار المتردد أحادية الطور TND عموديًا في بيئة نظيفة مع نطاق درجة حرارة من -5 درجة مئوية إلى +40 درجة مئوية، ورطوبة أقل من 90% (بدون تكثيف)، وتهوية جيدة، بعيدًا عن الغبار الموصل، والغازات المسببة للتآكل ومصادر الحرارة، مع ارتفاع يوصى به بشكل عام ليكون أقل من 1000 متر.
جانب التحميل: وهذا أمر بالغ الأهمية. يجب أن تكون الطاقة الإجمالية لجميع الأجهزة النهائية أقل من السعة المقدرة للمثبت، ويجب حجز هامش كافٍ لتيار بدء التشغيل الفوري للأحمال الحثية مثل المحركات والضواغط (يوصى بالمنتج بترك هامش 20%-30% لإجمالي الطاقة).
الجانب التشغيلي: من الضروري اتباع تسلسل تشغيل المثبت أولاً، ثم الحمل؛ قم بإيقاف التحميل أولاً، ثم قم بإيقاف تشغيل المثبت، وقم بإجراء التنظيف والصيانة المنتظمة.
ممنوع منعا باتا: التحميل الزائد، باستخدام مثبت الجهد المتردد هذا كمصدر طاقة غير منقطع (UPS)، أو تعديل المكونات الداخلية.

كيفية اختيار النموذج المناسب？

عند اختيار نموذج مثبت الجهد للمصنع، فإن الأخطاء الشائعة تشمل تقريب الطاقة ومراعاة السعر فقط، مما يؤدي إلى المبالغة في تقدير القدرة وإهدار التكاليف، أو التقليل منها والتسبب في التحميل الزائد والاحتراق. باعتبارنا فنيًا تعامل مع المئات من حالات اختيار المصنع، فقد قمنا بتلخيص طريقة اختيار من أربع خطوات. باتباع هذه الخطوات، يمكنك مطابقة ظروف العمل بدقة وتجنب المخاطر.

الخطوة 1: قم بحساب قوة الحمل بدقة واترك التكرار الكافي.

حدد النموذج بناءً على مجموع الطاقة المقدرة لجميع المعدات مضروبة في 1.2-1.5 (للأحمال الحثية من نوع المحرك، استخدم 1.5 مرة). لمصنع نسيج بطاقة إجمالية 200KW من 200 نول، تم اختيار مثبت الجهد 300KVA (200x1.5). إذا تم اختيار نموذج 250 كيلو فولت أمبير، فسيحدث حمل زائد وتعثر متكرر أثناء بدء التشغيل. سوف نقدم خدمات حساب قائمة التحميل لتجنب سوء تقدير الطاقة.

الخطوة 2: مطابقة نطاق تقلب الجهد لشبكة الطاقة.

أولاً، قم بقياس نطاق تقلب جهد الدخل للمصنع: حدد النموذج العادي ضمن تقلب +10% (340-420 فولت)، وحدد النموذج واسع النطاق إذا كان التقلب أكثر من 20% (280-480 فولت). بالنسبة للمنجم الذي قام بقياس نطاق جهد 280-450 فولت، أدى اختيار نموذج النطاق الواسع 280-480 فولت إلى استقرار الجهد عند 380 فولت مع انحراف بنسبة 1%، كما انخفض عدد عمليات إيقاف تشغيل المعدات بشكل ملحوظ.

الخطوة 3: حدد البنية الطوبولوجية بناءً على نوع التحميل.

حدد مثبت جهد مغمور بالزيت للأحمال الحثية (مثل المحركات وآلات اللحام الكهربائية)، ومثبت جهد إلكتروني للأحمال السعوية (مثل خزانات تعويض المكثفات)، ونموذج تعويض مستقل ثلاثي الطور للأحمال المختلطة، مع تصحيح توازن قدره 1%. قام أحد المصانع الميكانيكية باختيار منتجاتنا للأحمال المختلطة، مما أدى إلى تقليل ارتفاع درجة حرارة المحرك بمقدار 8 درجات مئوية.

الخطوة الرابعة: التكيف مع الظروف البيئية للمصنع.

حدد مستوى حماية IP54 لورش العمل المتربة، والتبريد المغمور بالزيت للبيئات ذات درجة الحرارة العالية (> 40 درجة مئوية)، والنماذج المقاومة للرطوبة للبيئات الرطبة. اختار مصنع ورق جنوبي الطراز المقاوم للرطوبة IP54، والذي يعمل بشكل مستمر لمدة عامين دون أخطاء في رطوبة تصل إلى 90%.
