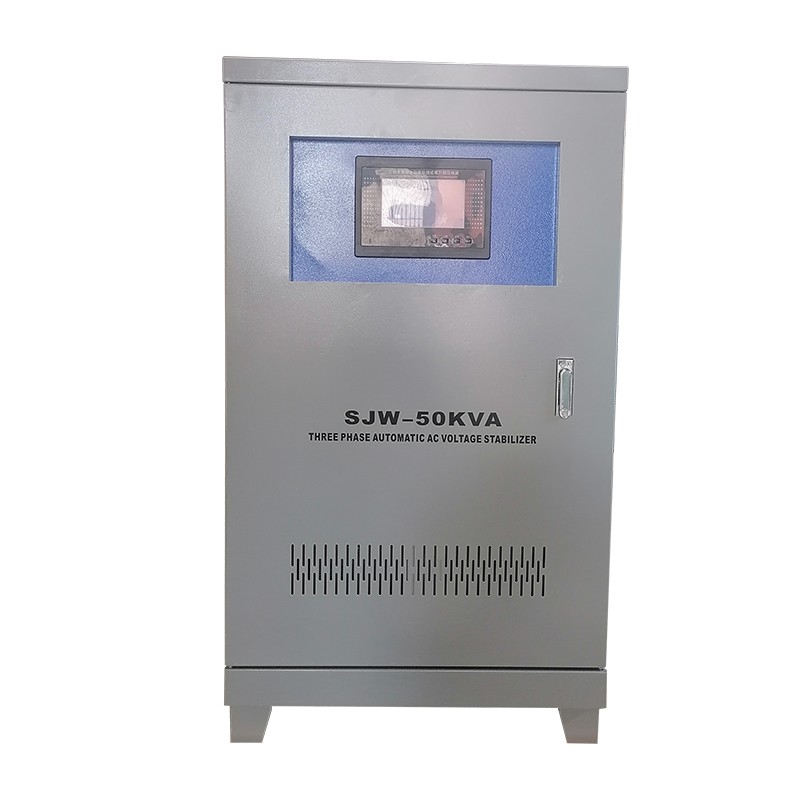

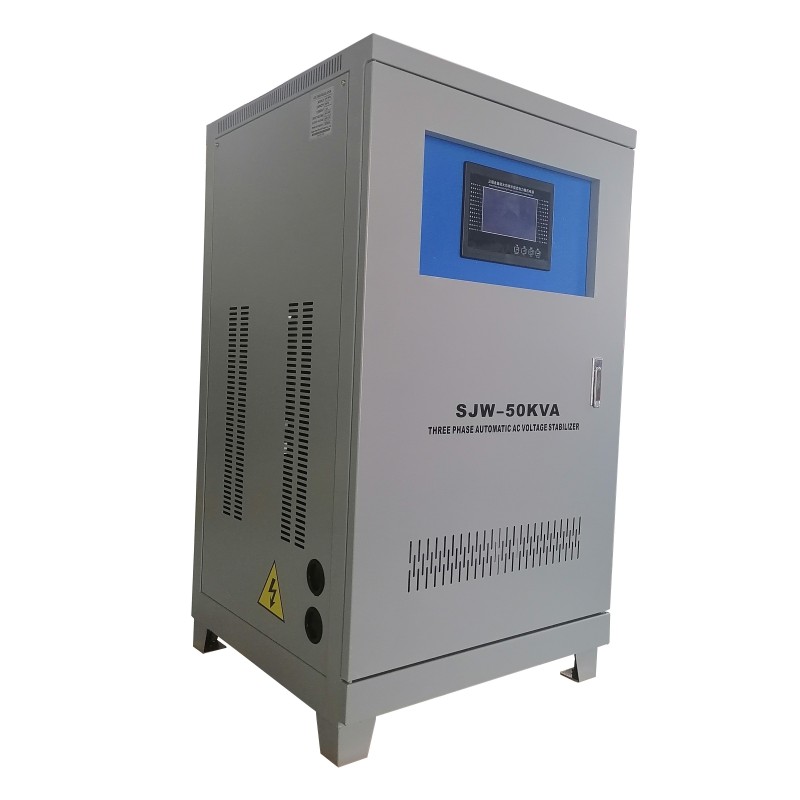

SJW مثبت جهد التيار المتردد المعوض ثلاثي الطور

إن مثبت جهد التيار المتردد المعوض ثلاثي الطور Yibaling SJW هو مثبت طاقة سريع ثلاثي الطور مصمم للأماكن التي تكون فيها جودة الطاقة مهمة حقًا - مثل خطوط التصنيع الدقيقة ومراكز البيانات وغرف التصوير الطبي ومحطات الاتصالات.
يستخدم تصميمًا ذكيًا متعدد النقرات مدمجًا مع التحكم المستقل في الطور. وهذا يعني أنه يمكنه إصلاح تقلبات الجهد، وعدم توازن الطور، والارتخاء، والارتفاعات المفاجئة في الوقت الفعلي.

ما هي وظيفة مثبت الجهد من سلسلة SJW في التطبيقات المختلفة؟

1. في المصانع والورش

غالبًا ما ينخفض ​​الجهد عند بدء تشغيل الآلات الكبيرة. في بعض الأحيان، يبقى الجهد غير متوازن بسبب انتشار الأحمال أحادية الطور بشكل غير متساو.
يكتشف SJW هذه التغييرات خلال 20 إلى 40 مللي ثانية فقط ويصحح كل مرحلة على حدة على الفور.
على سبيل المثال، في مصنع لأشباه الموصلات، حتى انخفاض الجهد لدورة واحدة يمكن أن يدمر مجموعة كاملة من الرقائق. يحافظ SJW على جهد الخرج ضمن ±1% من نقطة الضبط، مما يحمي المعدات الحساسة من مشاكل الشبكة الأولية.

2. في المباني التجارية

في هذه المباني، تكون الإضاءة ومكيفات الهواء ومعدات تكنولوجيا المعلومات على مراحل مختلفة - نادرًا ما تكون الفولتية متوازنة. غالبًا ما لا تتمكن المثبتات العادية ذات النواة المشتركة من التعامل مع هذا.
لكن وحدات التعويض المستقلة الثلاث التابعة لـ SJW تعالج كل مرحلة على حدة. وهذا يعني عدم وجود أسلاك محايدة زائدة التحميل، وفقدان أقل للطاقة، وعدم وميض الضوء المزعج.

3. في الأماكن النائية

على سبيل المثال، في محطات معالجة المياه أو المناجم، غالبًا ما يتم تغذية الطاقة عن طريق خطوط هوائية طويلة. خلال ساعات الذروة، يمكن أن ينخفض ​​الجهد إلى 320 فولت أو حتى أقل.
يعمل نطاق التنظيم الواسع لـ SJW (عادةً ±20% إلى ±30%) على رفع الجهد مرة أخرى إلى المستوى الطبيعي 380 فولت أو 400 فولت.
ونتيجة لذلك، تحصل المضخات والمنافيخ والكسارات على عزم الدوران الذي تحتاجه ولن تتعثر بسبب الجهد المنخفض.

المواد الأساسية والتكنولوجيا

يعتمد أداء مثبت SJW على مجموعة مختارة بعناية من المواد والمكونات، تم اختيار كل منها لتحقيق هدف هندسي محدد: التبديل السريع، والخسارة المنخفضة، والقدرة على تحمل الاندفاع العالي، وعمر الخدمة الطويل.

1. محول التعويض

قلب مثبت SJW هو ثلاثة محولات تعويض مستقلة - واحد لكل مرحلة.
ملفاتها مصنوعة من النحاس عالي النقاء والخالي من الأكسجين (لا يوجد ألومنيوم رخيص هنا)، مع نظام عزل من الفئة H يمكنه التعامل مع درجات حرارة تصل إلى 180 درجة مئوية بأمان.
يتم تصنيع قلب الحديد من فولاذ السيليكون المدلفن على البارد عالي الجودة (مثل 30Q130)، باستخدام تقنية المفصل المتدرج. وهذا يعني ببساطة قدرًا أقل من الطاقة المهدرة وخسارة أقل في حالة عدم التحميل.
ويحافظ التصميم أيضًا على أن يكون حث التسرب منخفضًا للغاية، وبالتالي يستجيب جهد التعويض على الفور تقريبًا عندما يستدعيه نظام التحكم.

2. نظام التحكم وأخذ العينات

"عقل" SJW هو DSP (معالج الإشارة الرقمية) أو MCU عالي الأداء.
فهو يراقب باستمرار الفولتية ثلاثية الطور باستخدام محولات الجهد عالية الدقة (فئة الدقة 0.2) وأجهزة استشعار تيار تأثير هول.
يستخدم نظام التحكم تعويض PID مستقلًا لكل مرحلة - مما يعني أنه يتم تصحيح كل مرحلة على حدة، دون التدخل في المراحل الأخرى.
جميع ميزات الحماية - الجهد الزائد، الجهد المنخفض، التيار الزائد، فقدان الطور، تسلسل الطور الخاطئ - مدمجة في البرنامج، ولكن هناك أيضًا نسخ احتياطي مخصص للأجهزة للتأكد من فشل الوحدة بأمان في حالة حدوث خطأ ما.

3. الحماية من زيادة التيار وتصفية EMI

يأتي كل إدخال مرحلة مزودًا بحماية مدمجة من زيادة التيار:
MOV (مكثف أكسيد المعدن) - يمتص طفرات الجهد
أنبوب تفريغ الغاز (GDT) - يتعامل مع الزيادات الكبيرة
يعملان معًا على إيقاف زيادات الوضع المشترك والوضع التفاضلي من الوصول إلى أجهزتك.
إذا كنت بحاجة إلى طاقة أنظف، فيمكنك إضافة مرشحات EMI اختيارية لتقليل الضوضاء عالية التردد - وهي مفيدة بشكل خاص عندما تكون لديك أحمال إلكترونية حساسة بالقرب منك.

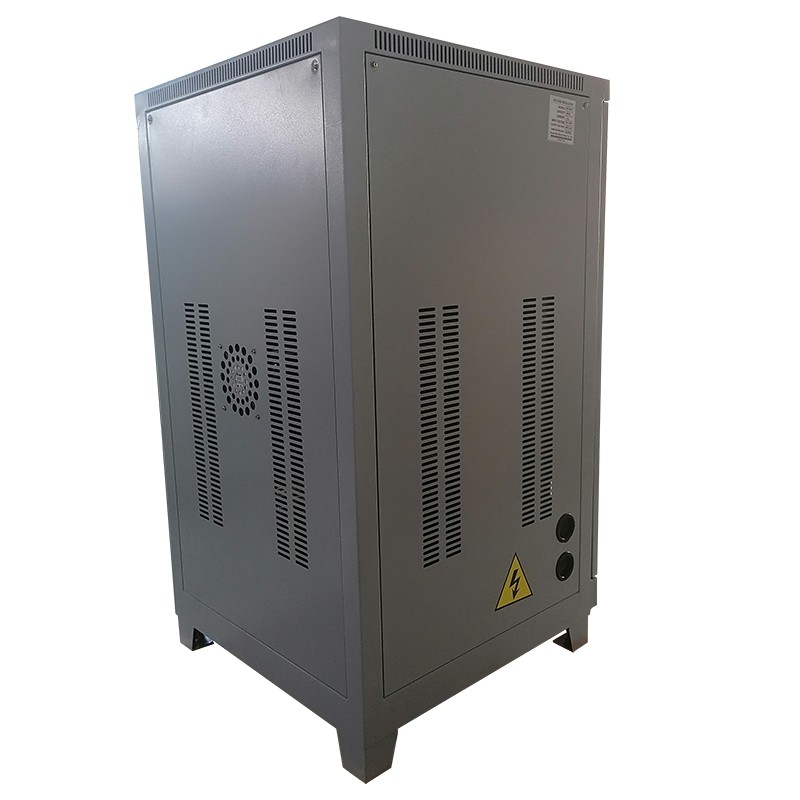

4. الضميمة والتبريد

يأتي SJW في حاوية فولاذية شديدة التحمل (سُمك 1.5 مم على الأقل)، مع طلاء مسحوق إلكتروستاتيكي (≥80 ميكرومتر) لمقاومة جيدة للتآكل.
الحماية القياسية: IP20 – جيد للغرف الكهربائية الداخلية
حماية اختيارية أعلى: IP23، IP54، أو أكثر – للمناطق المتربة أو للاستخدام الخارجي
تبريد:
بالنسبة للوحدات التي تصل طاقتها إلى 100 كيلو فولت أمبير، عادةً ما يكون الحمل الحراري الطبيعي كافيًا (بدون ضوضاء من المروحة، وعدم تعطل الأجزاء المتحركة)
بالنسبة للوحدات الأكبر حجمًا، يتم تشغيل المراوح التي يتم التحكم في درجة حرارتها والمزودة بمحامل كروية طويلة العمر فقط عند الحاجة
بكلمات واضحة: الهيكل متين، والتبريد ذكي، ويمكنك اختيار مستوى الحماية المناسب لموقعك.

تخصيص مثبت SJW ثلاثي الطور

1. تأكيد المعلمة الرئيسية

قبل الإنتاج، يجب تحديد المعلمات التالية بوضوح مع العميل:

2. الوثائق الفنية التي نقدمها للعملاء

عندما نقوم ببناء مثبت SJW الخاص بك، لن تترك مجالًا للتخمين. إليك ما نرسله لك:
رسم محول التعويض - يُظهر الحجم الأساسي وتخطيط اللف ودرجة العزل.
تقرير اختيار وحدة SCR - يشرح الثايرستور الذي نستخدمه، ومقدار هامش الأمان الذي نتركه، وكيفية إدارة الحرارة.
التحكم في إصدار البرنامج الثابت والتخطيطي لثنائي الفينيل متعدد الكلور - يتضمن طريقة أخذ العينات وإعدادات الحماية وبروتوكول الاتصال (Modbus أو RS485 أو Ethernet إذا لزم الأمر).
الرسم الميكانيكي والتخطيط الطرفي - يخبرك بكيفية تركيبه، ومكان دخول الكابلات، وكيفية توصيل مفتاح الالتفافية إذا لزم الأمر.

3. كيف نبنيه – خطوات التصنيع الرئيسية

نحن لا نقوم فقط بـ "تجميع" الأجزاء. نحن نتبع عملية خاضعة للرقابة.
لف الملف - يتم تنفيذه على أجهزة يتم التحكم فيها بواسطة الكمبيوتر مع شد مستمر. كل طبقة من العزل موحدة. لا يوجد لف يدوي "تخمين محظوظ".
التشريب بالضغط الفراغي (VPI) - يتم نقع اللفات في راتنجات إيبوكسي فئة H خالية من المذيبات تحت ضغط عالٍ (≥133Pa)، ثم يتم معالجتها في فرن يتم التحكم في درجة حرارته.
سبب أهميته: هذا يجعل اللفات مقاومة للماء، والغبار، ومقاومة للاهتزاز، وأفضل في تبديد الحرارة. بدون VPI، يفشل العزل قبل سنوات.
مجموعة SCR - يتم تركيب الوحدات على المشتتات الحرارية باستخدام شحم حراري ويتم ربطها بمفتاح عزم دوران تمت معايرته. وهذا يبقي مقاومة التلامس منخفضة ويمنع ارتفاع درجة الحرارة.

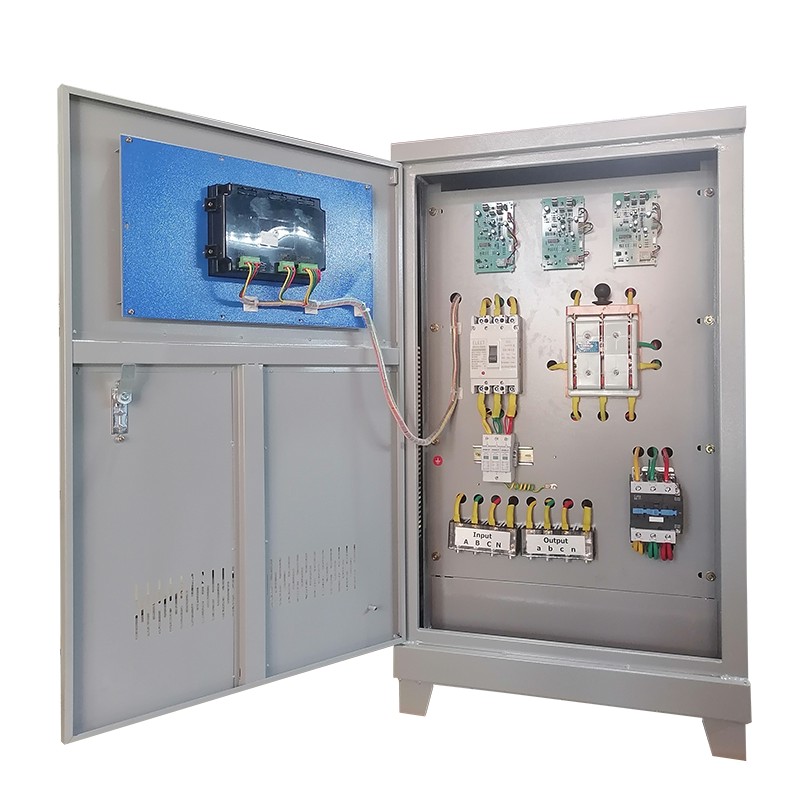

التجميع النهائي - يتم فصل أقسام الطاقة والتحكم فعليًا لتقليل الضوضاء الكهربائية. جميع قضبان التوصيل الداخلية مصنوعة من النحاس النقي المطلي بالقصدير (وليس الألومنيوم). النحاس يعني مقاومة أقل وحرارة أقل وعمر أطول.

4. اختبار المصنع

تخضع كل وحدة SJW لمجموعة كاملة من الاختبارات الروتينية والنوعية:
مقاومة العزل (≥ 100 ميجا أوم مع 2500 فولت)
تحمل العزل الكهربائي (تيار متردد 3500 فولت / دقيقة واحدة بين اللفات والأرض)
اختبار التنظيم المستقل عن الطور - يتم تطبيق جهد الدخل غير المتوازن بشكل مصطنع (على سبيل المثال، A:+15%، B:0%، C:−10%)، ويتم قياس عدم توازن الإخراج (يجب أن يكون ±±1%).
اختبار الاستجابة الديناميكية - يتم تطبيق خطوة تحميل بنسبة 50%؛ يتم تسجيل انخفاض جهد الخرج ووقت الاسترداد باستخدام محلل طاقة عالي السرعة؛ يجب أن يعود إلى حدود ±1% خلال 40 مللي ثانية.
اختبار تفريغ الحمولة - تتم إزالة الحمولة الكاملة فجأة؛ يجب ألا يتجاوز عابر الجهد الزائد +5% من نقطة الضبط.
اختبار الحماية من التيار الزائد / ماس كهربائى - تتحقق الأخطاء المحاكاة من حظر SCRs وتعطل قاطع الإدخال خلال الوقت المحدد.
يتم تسجيل كل نتيجة اختبار في تقرير اختبار المصنع، والذي يتم تسليمه إلى العميل مع المنتج.

إذا كنت تواجه تحديات مثل إنذارات المعدات غير المبررة، أو توقف الإنتاج المرتبط بالجهد، أو عدم التوازن ثلاثي المراحل في منشأتك، فقد تكون سلسلة SJW هي الحل. إن الفريق الهندسي لشركة Yibaling على استعداد للمساعدة في تحديد الحجم والتخصيص والدعم الفني.
