المحولات من النوع الجاف: لماذا لا غنى عنها في توزيع الطاقة الحديثة؟

الكهرباء هي شريان الحياة للمجتمع الحديث. تحتاج المصانع إلى العمل، وتحتاج المستشفيات إلى إجراء العمليات الجراحية، وتحتاج مراكز البيانات إلى تحديث البيانات. كل هذه تعتمد على مصدر طاقة مستقر.

المحولات من النوع الجافتختلف عن المحولات المغمورة بالزيت الشائعة التي نعرفها. في المحولات المغمورة بالزيت، يتم ملء الزيت بالداخل لتوفير العزل والتبريد. في المحولات من النوع الجاف، لا يتم استخدام الزيت. بدلاً من ذلك، يتم صب الملفات بالكامل باستخدام راتنجات الإيبوكسي، أو معالجتها من خلال التشريب بالضغط الفراغي، وهو ما يعادل إعطاء الملفات حماية "درع" محكمة.

ما هو المحول من النوع الجاف؟

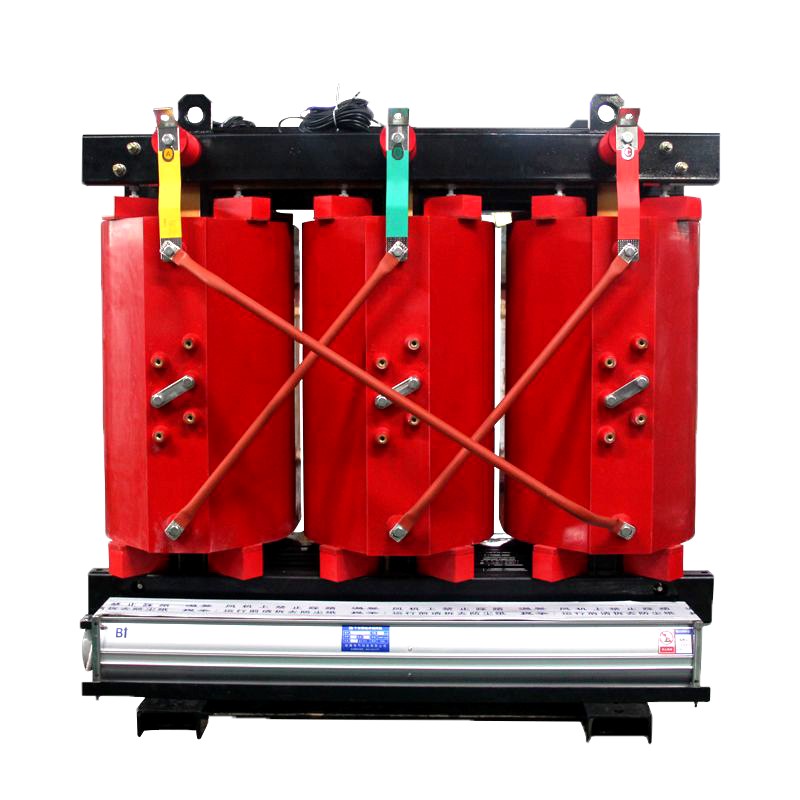

بعبارات بسيطة، المحول من النوع الجاف هو نوع من المحولات التي لا تستخدم الزيت للعزل أو التبريد. ملفاتها مصنوعة من أسلاك النحاس النقي أو رقائق النحاس. بعد اللف، يتم إما صبها في خزان مفرغ باستخدام راتنجات الإيبوكسي أو معالجتها بالتشريب بالضغط الفراغي لضمان اختراق الورنيش العازل تمامًا لكل فجوة، وفي النهاية يتصلب في وحدة محكمة الغلق تمامًا. وينتج عن ذلك ملفات مقاومة للرطوبة، ومثبطة للهب، وقوية للغاية.

أين يتم تطبيق المحولات من النوع الجاف بشكل رئيسي؟

المباني الشاهقة ومحطات مترو الأنفاق والمستشفيات ومراكز البيانات ومراكز التسوق الكبيرة - أي مكان به تدفق كبير من الناس، أو متطلبات صارمة للحماية من الحرائق، أو معدات قيمة - لا يمكن عمومًا الاستغناء عن المحولات من النوع الجاف.

وظائف المحولات من النوع الجاف عديدة، مثل:

1. أداء أمان عالي

على عكسالمحولات المغمورة بالزيت- المحولات من النوع الجاف لا تحتوي على أي زيوت معدنية قابلة للاشتعال بداخلها. وهذا يزيل بشكل أساسي مخاطر الحريق والانفجار والتلوث الناتج عن تسرب الزيت. يتم صب اللفات الخاصة بها باستخدام راتنجات الإيبوكسي المقاومة للهب ولها خصائص الإطفاء الذاتي. حتى في حالة وجود أخطاء شديدة، فإنها لن تسبب الحرائق. يتيح ذلك تركيب المحولات من النوع الجاف بأمان في مركز التحميل، أو مباشرة في غرفة التوزيع، أو أعمدة الأرضية، أو المناطق المكتظة بالسكان، دون الحاجة إلى مرافق معقدة لعزل الحرائق.

2. توفير التكاليف

ما إذا كان المحول من النوع الجاف يوفر الكهرباء أم لا يعتمد في الواقع على جانبين: القلب والملف.

بالنسبة للقلب، نحن نستخدم صفائح فولاذ السيليكون الموجهة المدرفلة على البارد ذات الجودة العالية، مثل درجة 30ZH120. عند تكديسها، فإننا نعتمد عملية المفصل الكامل، بهدف وحيد هو تقليل الكهرباء التي يستهلكها القلب نفسه.

فيما يتعلق بالملف، فقد التزمنا دائمًا باستخدام النحاس عالي النقاء والخالي من الأكسجين. يمكن أن تصل الموصلية إلى أكثر من 99.95%، كما يتمتع النحاس بمقاومة منخفضة، مما يؤدي إلى توليد حرارة أقل، وبالتالي إهدار كهرباء أقل عند حمل حمولة. يتمتع النحاس بمقاومة منخفضة ويولد حرارة أقل، مما يؤدي إلى تقليل هدر الكهرباء عند حمل حمولة.

خذ SCB11 مع كفاءة الطاقة من الدرجة الأولى كمثال. إن فقدان عدم التحميل أقل بنسبة 30٪ تقريبًا من الموديلات القديمة. قد يبدو هذا رقمًا صغيرًا، لكن المحولات هي أجهزة تعمل بشكل مستمر. على مدى عام، يمكن أن تتراوح الكهرباء الموفرة من عشرات الآلاف إلى مئات الآلاف من اليوانات، وهو ما يكفي لشراء آلة صغيرة أخرى.

3. عزل كهربائي ممتاز ومقاومة ماس كهربائى

ما الذي يخافه المحولون أكثر؟ دوائر قصيرة. بمجرد حدوث خطأ في النظام وتدفق تيار ضخم، إذا لم تتمكن اللفات من تحمله، يتم تدمير الجهاز بأكمله.

كيف يحل المحول من النوع الجاف هذه المشكلة؟ المفتاح يكمن في عملية "التشريب بالضغط الفراغي". بعد أن يتم لف اللفات، يتم وضعها في خزان مفرغ، ويتم إزالة الهواء، ويتم دفع الورنيش العازل إلى كل فجوة في اللفات، ثم يتم ترسيخه. تشكل اللفات الناتجة وحدة محكمة الغلق تمامًا وخالية من الفقاعات، مثل كتلة صلبة. بهذه الطريقة، بغض النظر عن مدى قوة القوة الكهربائية أثناء ماس كهربائى، تظل اللفات ثابتة، دون تشوه أو إزاحة. وهذا هو "المقاوم" حقًا.

4. القدرة على التكيف البيئي القوي والتشغيل بدون صيانة

نظرًا لعدم وجود زيت عازل، لا داعي للقلق بشأن انخفاض مستوى الزيت أو تدهور جودة الزيت أو تسرب الزيت في المحولات من النوع الجاف. يمكن للطبقة العازلة من راتنجات الإيبوكسي المغلقة بالكامل أن تقاوم الرطوبة ورذاذ الملح والغبار والتلوث الكيميائي بشكل فعال، مما يحافظ على أداء عزل ممتاز حتى في البيئات القاسية. في ظل ظروف التشغيل العادية، تحتاج المحولات من النوع الجاف فقط إلى تنظيف الغبار السطحي بشكل منتظم ولا تتطلب صيانة معقدة للزيت، مما يقلل بشكل كبير من تكاليف الصيانة وعبء العمل.

لماذا يعتبر المحول من النوع الجاف خيارًا حتميًا لتوزيع الطاقة الحديثة؟

1. تلبية اللوائح الصارمة للسلامة من الحرائق

مع تسارع التحضر، أصبحت متطلبات السلامة من الحرائق للمعدات الكهربائية في الأماكن ذات الكثافة السكانية العالية مثل المباني الشاهقة ومترو الأنفاق والمستشفيات صارمة بشكل متزايد. تنص اللوائح الوطنية للسلامة من الحرائق على أن المحولات المثبتة داخل الهيكل الرئيسي للمباني يجب أن تكون من النوع الجاف أو من الأنواع المعزولة بالغاز. إن الخصائص الخالية من الزيت ومثبطات اللهب والإطفاء الذاتي للمحولات من النوع الجاف تجعلها الخيار الوحيد المتوافق.

2. التوافق مع مفاهيم حماية البيئة الخضراء

لا تتعرض المحولات من النوع الجاف لخطر تسرب الزيت ولا تلوث التربة أو المياه الجوفية. كما تساهم كفاءتها العالية وميزاتها الموفرة للطاقة بشكل مباشر في تحقيق أهداف خفض الكربون. ووفقا للإحصاءات، فإن استبدال المنتجات القديمة بمحولات من النوع الجاف عالية الكفاءة يمكن أن يقلل من انبعاثات ثاني أكسيد الكربون بعشرات الأطنان لكل وحدة سنويا.

3. ضمان استمرارية تزويد الطاقة للأحمال الحرجة

في أماكن مثل مراكز البيانات وغرف العمليات بالمستشفيات وخطوط إنتاج أشباه الموصلات، لا يمكن انقطاع الطاقة. حتى الوميض القصير يمكن أن يتسبب في تعطل الخادم، أو خلل في المعدات الجراحية، أو الخسارة الكاملة لمجموعة كاملة من الرقاقات. أي من هذه السيناريوهات يمكن أن يؤدي إلى خسائر كبيرة. المحولات من النوع الجاف، بموثوقيتها العالية، ومعدل فشلها المنخفض، ومزاياها الخالية من الصيانة، هي معدات إمداد الطاقة المفضلة لهذه الأحمال الحرجة.

الصيانة اليومية ومراقبة حالة المحولات من النوع الجاف

بالرغم منالمحولات من النوع الجافتُعرف فحوصات الحالة المنتظمة بأنها "لا تحتاج إلى صيانة"، وتظل وسيلة مهمة لإطالة عمر الخدمة ومنع الأعطال المفاجئة.

1. اختبار مقاومة العزل

استخدم مقياس الجهد 2500 فولت أو 5000 فولت لقياس قيم مقاومة العزل للملفات على الأرض والجهد العالي إلى الجهد المنخفض بشكل منتظم. يجب ألا تقل القيم الطبيعية عن 100 ميجا أوم (حسب مستوى الجهد). إذا تبين أن مقاومة العزل تتناقص باستمرار، فقد يشير ذلك إلى أن اللفات رطبة أو أن العزل قديم، ويجب إجراء معالجة تجفيف أو مزيد من التشخيص.

2. فحص المظهر والنظافة

كل ستة أشهر أو مرة واحدة في السنة، أثناء انقطاع التيار الكهربائي، افتح الغلاف الواقي للمحول من النوع الجاف واستخدم الهواء المضغوط الجاف لنفخ الغبار المتراكم في قلب الحديد والملفات والعوازل ومجاري الهواء. تحقق أيضًا مما إذا كانت البراغي مفككة، وما إذا كان هناك أي تشققات أو علامات تفريغ على السطح العازل، وما إذا كانت مروحة التبريد تعمل بسلاسة. هذه المهام ليست معقدة، ولكن القيام بها أم لا يحدث فرقًا كبيرًا.

3. اختبار التفريغ الجزئي (اختياري)

إذا كان المحول من النوع الجاف قيد الاستخدام لبعض الوقت، أو إذا كان نقطة إمداد طاقة حرجة، فمن المستحسن الاستعانة بمؤسسة مهنية لإجراء اختبار التفريغ الجزئي. التفريغ الجزئي هو علامة مبكرة على شيخوخة العزل. الاكتشاف المبكر والتعامل في الوقت المناسب يمكن أن يمنع الانهيار المفاجئ والأضرار التي تلحق بالمعدات، وبالتالي تجنب المشاكل الكبيرة.

لضمان الاستخدام طويل الأمد للمحولات من النوع الجاف، يكمن المفتاح في الصيانة الدورية؟

1. اختيار فئة الحماية الخاطئة

حدد فئة الحماية المناسبة (رمز IP) بناءً على بيئة التثبيت. بالنسبة لغرف التوزيع الداخلية العادية، IP20 كافٍ؛ ولكن إذا كان الموقع متربًا أو في بيئة قاسية، فيجب اختيار IP23 أو حاويات فئة حماية أعلى. بالإضافة إلى ذلك، من الضروري تركيب مرشحات الغبار ومزيلات الرطوبة للمحولات من النوع الجاف لمنع دخول الغبار والرطوبة، مما قد يقلل بشكل كبير من عمر المحول.

2. يجب مراقبة التهوية وتبديد الحرارة

يعتمد تبريد المحولات من النوع الجاف بشكل كامل على دوران الهواء. أثناء التثبيت، يجب ترك فجوات كافية حول المحول، لا تقل عمومًا عن نصف متر. يجب ألا تكون فتحات التهوية مسدودة بأي شيء. إذا كانت سعة المحول من النوع الجاف كبيرة أو تم تركيبه في مكان محدود، فيجب تجهيز نظام تبريد الهواء القسري الذي يتم التحكم في درجة حرارته. يجب ضبط درجات حرارة البداية والتوقف للمروحة وفقًا للحمل الفعلي للمحول من النوع الجاف. لا تسمح للمحول من النوع الجاف بالعمل عندما لا ينبغي له ذلك، أو بالعمل بسرعة غير صحيحة.

3. إنشاء السجلات الصحية للمعدات

إنشاء سجل تشغيل وصيانة مستقل لكل محول من النوع الجاف، وتسجيل تاريخ التشغيل، وبيانات الفحص من عمليات التفتيش السابقة، وقيم مقاومة العزل، وسجلات درجات الحرارة، والأحداث غير الطبيعية. تعتبر هذه البيانات قواعد مهمة لتقييم الحالة والصيانة التنبؤية.

خاتمة

لقد أصبحت المحولات من النوع الجاف، مع مزاياها البارزة المتمثلة في كونها آمنة ومقاومة للحريق، وفعالة للغاية في استخدام الطاقة، وصديقة للبيئة، وسهلة الصيانة، من المعدات الأساسية التي لا غنى عنها في أنظمة توزيع الطاقة الحديثة. فهي ليست مجرد "محولات" لنقل الطاقة ولكنها أيضًا "حماة" تضمن السلامة الكهربائية وتعزز كفاءة الطاقة.
