كيف تنتقل الكهرباء من المحطة الفرعية إلى المصنع؟ لماذا لا يزال المحول المغمور بالزيت؟

في نظام الطاقة، هناك نوع من المعدات الموجودة منذ أكثر من مائة عام، مع بقاء مبدأها دون تغيير وبنيتها ليست فاخرة، ولكنها كانت قيد الاستخدام طوال الوقت:

المحول مغمور بالزيت.

المحول المغمور بالزيت ليس عصريا، ولا رائعا، ولكن يمكن العثور عليه في كل مصنع، وكل منطقة سكنية، وكل خط توزيع.

I. ما الذي يفعله المحول المغمور بالزيت بالضبط؟

ببساطة: يقوم بتحويل الكهرباء ذات الجهد العالي إلى كهرباء ذات جهد منخفض، أو العكس.

تتميز الكهرباء القادمة من محطة توليد الكهرباء بجهد عالي جدًا (عدة عشرات الآلاف من الفولتات أو حتى مئات الآلاف من الفولتات)، ولا يمكن استخدامها مباشرة للمعدات. تعمل محطة المحولات المغمورة بالزيت على تقليل الجهد الكهربائي إلى 380 فولت للمصانع أو 220 فولت للمنازل.

في السيناريوهات العكسية، تتطلب بعض المواقف تحويل الجهد المنخفض إلى جهد عالي (مثل محطات الطاقة الكهروضوئية ومزارع الرياح المتصلة بالشبكة)، كما أن المحول المغمور بالزيت هو الذي يقوم بذلك.

المحول المغمور بالزيت يقوم بشيء واحد فقط: تحويل الجهد.

لقد كانت تفعل ذلك لأكثر من مائة عام دون تغيير نهجها.

ثانيا. في العصر الحالي، لماذا لا يزال "النفط" يستخدم؟

يتساءل بعض الناس: هل المحولات من النوع الجاف ليست أكثر أمانًا؟ لماذا لا تزال تستخدم المحولات المغمورة بالزيت؟

الجواب يكمن في ثلاث كلمات: يستطيع الصمود.

المحول المغمور بالزيت ليس "متخلفًا" ؛ إنه الحل الأنسب في السيناريوهات التي تكون فيها متطلبات الموثوقية والقدرة والتكلفة مرتفعة.

ثالثا. ما الذي يفعله بالضبط "الزيت" الموجود داخل المحول المغمور بالزيت؟

لا يستخدم للاحتراق. يتم استخدامه للعزل وتبديد الحرارة.

العزل: بين الملف والقلب، بين الملف والغلاف، بين مستويات الجهد المختلفة للملف، يتم فصله بالزيت لمنع الانحناء والتفريغ.

تبديد الحرارة: عندما يسخن الملف، يأخذ الزيت الحرارة وينقلها إلى جدار خزان الزيت ويشتتها في الهواء.

ولهذا السببمحول مغمور بالزيتلديه قدرة تحميل زائد قوية - السعة الحرارية للزيت كبيرة، وأثناء عملية التحميل الزائد على المدى القصير، فإن ارتفاع درجة الحرارة ليس بنفس سرعة المحولات من النوع الجاف.

رابعا. هل المحولات المغمورة بالزيت معرضة للفشل؟

على العكس من ذلك، فإن المحولات المغمورة بالزيت هي النوع الأكثر متانة من معدات الطاقة.

طالما لم يتم تحميله بشكل زائد بشدة لفترة طويلة، ولم يتم تشغيله بدون زيت لفترة طويلة، ولم يتعرض بشكل متكرر لضربات صاعقة أو تأثيرات ماس ​​كهربائى، يمكن أن يكون لمحول واحد مغمور بالزيت عمر تصميمي يتراوح من 20 إلى 30 عامًا.

"المشكلات" الشائعة هي في الواقع مجرد أنواع قليلة:

انخفاض مستوى الزيت (التسرب أو التبخر)

تدهور الزيت (الرطوبة أو الأكسدة)

مكثف، مغير الصنبور، شيخوخة العزل

الزائد يسبب ارتفاع درجة الحرارة بشكل مفرط

ويمكن اكتشاف كل هذه الأمور والتعامل معها مسبقًا من خلال عمليات التفتيش المنتظمة واختبارات الزيت.

V. الأسئلة الأكثر شيوعاً من قبل العملاء عند اختيار المحول المغمور بالزيت

1. النحاس أم الألومنيوم؟

يتمتع النحاس بموصلية جيدة، ومقاومة للحرارة، وعمر افتراضي طويل، ولكنه باهظ الثمن.

الألومنيوم أرخص، لكنه يتمتع بحجم أكبر بنفس السعة وتوليد حرارة أعلى قليلاً.

اختر أيًا منها يعتمد على الميزانية والمتطلبات في الموقع. ولكن هناك شيء واحد يجب ملاحظته: إذا كان مشروعًا مستمرًا عالي التحميل أو التصدير، فمن المستحسن استخدام النحاس.

2. مختومة بالكامل أو مع خزان النفط؟

مغلق بالكامل: لا يتلامس الزيت مع الهواء، والشيخوخة بطيئة، ولا تحتاج إلى صيانة، ومناسب للاستخدام الخارجي

مع خزان الزيت: يوجد جهاز تنفس، مما يسمح بمراقبة مستوى الزيت، وهو مناسب للسيناريوهات التي تتطلب عمليات فحص منتظمة

3. كيفية اختيار درجة الخسارة (كفاءة الطاقة)؟

S11، S13، S20... كلما زاد العدد، قلت الخسارة، ولكن السعر أعلى.

احسب ما إذا كان التوفير السنوي في الكهرباء يمكن أن يغطي تكلفة الشراء الأعلى - عادةً ما يتمكن S13 من استرداد الفرق خلال 2-3 سنوات.

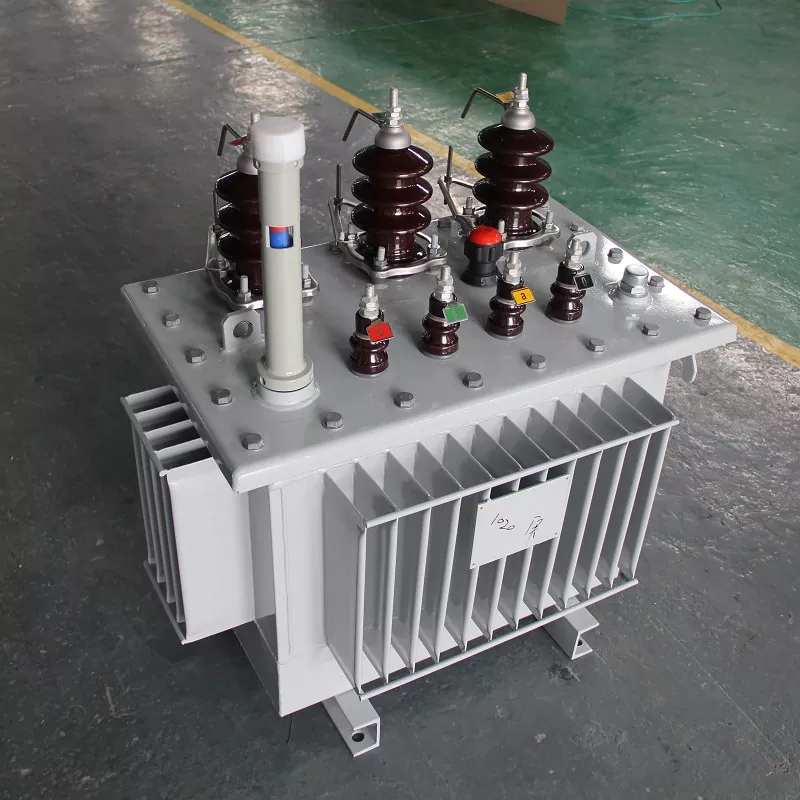

سادسا. محولات يبالينج المغمورة بالزيت

نحن ننتجالمحولات المغمورة بالزيتلا نتبع أي "طريق للتكنولوجيا السوداء"، ولكن من خلال اختيار مواد جيدة، والتحكم في العمليات الجيدة، وإجراء اختبارات شاملة.

القلب: صفائح فولاذية من السيليكون المدلفنة على البارد ذات نفاذية مغناطيسية عالية، تكديس التماس متداخل بالكامل، فقدان منخفض بدون تحميل

اللف: نحاس نقي (قياسي) أو ألومنيوم عالي النقاء (حسب الحاجة)، عزل صارم للطبقات البينية، قدرة قوية على مقاومة الدائرة القصيرة

الزيت العازل: زيت محول عالي الجودة، تم اختباره بالكامل من حيث تحمل الجهد الكهربي ومحتوى الرطوبة وفقدان العزل الكهربائي قبل مغادرة المصنع. خزان الوقود: صفائح على شكل موجة أو رادياتير على شكل صفائح، لحام محكم الإغلاق بالكامل، مانع للتسرب، مقاوم للتآكل، ومقاوم للندى

اختبار المصنع: اختلاف النسبة، مقاومة التيار المستمر، مقاومة العزل، فقدان عدم التحميل، فقدان الحمل، تردد الطاقة الذي يتحمل الجهد الكهربي... يتم اختبار كل وحدة، بدون فحص العينات. ينطبق على:

توزيع طاقة المصنع، محطة فرعية مجتمعية

الصناعات التعدينية والكيميائية والورقية والنسيجية

تعزيز الطاقة الشمسية، وربط شبكة طاقة الرياح

دعم الصادرات، ومشاريع المساعدات الخارجية

السعة: 30 كيلو فولت أمبير - 3150 كيلو فولت أمبير

الجهد: 10 كيلو فولت / 0.4 كيلو فولت كخيار رئيسي، يدعم التخصيص غير القياسي

سابعا. ملخص في جملة واحدة

إن المحول المغمور بالزيت ليس هو الأكثر عصرية، ولكنه بالتأكيد أحد معدات توزيع الطاقة الأكثر موثوقية في "المعارك الصعبة" مثل السعة الكبيرة، والحمل العالي، والبيئة الخارجية، والتشغيل على المدى الطويل.

يتم استعارة الكهرباء من السماء وهي تدعم الأرض.

إذا كان لديك أي متطلبات اختيار للمحولات المغمورة بالزيت (السعة، الجهد، درجة كفاءة الطاقة، محكمة الغلق بالكامل أو مع خزان الزيت، شهادة التصدير)، يمكنك الاتصال بـفريق ييبالينج لتكنولوجيا الطاقةفي أي وقت.
