لماذا يمكن استخدام ZBK للتيار المباشر؟

في البيئات الصناعية، لا تستهلك العديد من الأجهزة التيار المتردد بشكل مباشر، بل تتطلب تيارًا مباشرًا.

التحكم في سرعة المحرك، والطلاء الكهربائي، والتحليل الكهربائي، والشحن، والمغناطيس الكهربائي، وآلات اللحام المباشر... تتضمن الواجهة الأمامية لهذه الأجهزة دائمًا مكونًا واحدًا: التصحيح.

وفي النهاية الأمامية لدائرة التصحيح، غالبًا ما يكون هناك جهاز ليس بارزًا بشكل خاص ولكنه لا غنى عنه تمامًا - محول ZBK المقوم أحادي الطور.

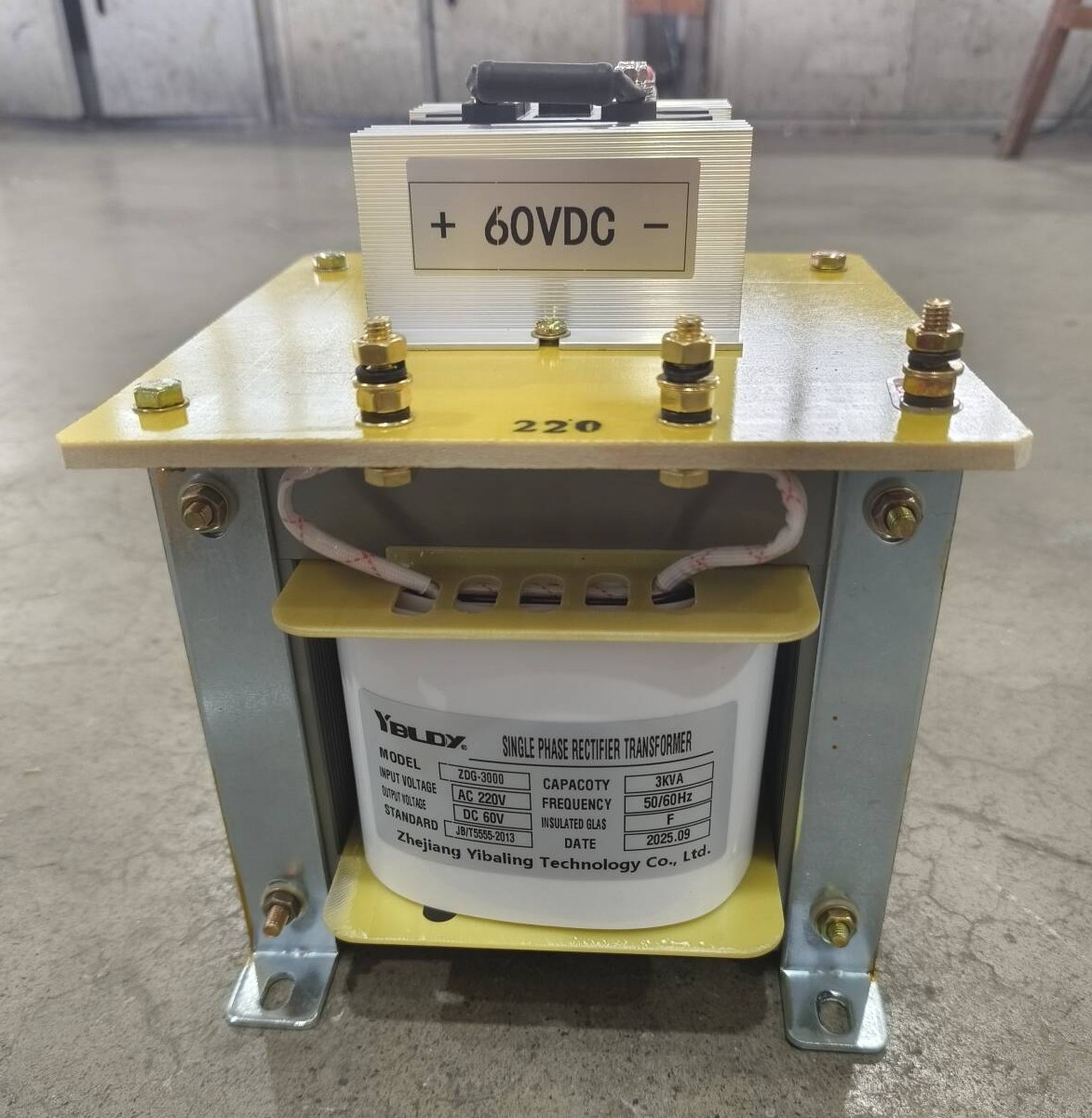

ما هومحول التحكم ZBKل؟

محول التحكم ZBK ليس محولًا عاديًا.

مهمة المحول العادي هي: إدخال 220 فولت، إخراج 220 فولت (أو 110 فولت، 36 فولت، وما إلى ذلك)، يتغير الجهد، لكن شكل الموجة يظل كما هو - مع استمرار التيار المتردد.

مهمة محول التحكم ZBK هو: لتزويد الطاقة إلى دائرة التصحيح.

سيتم توصيل الجهد الناتج بثنائيات التصحيح أو الثايرستور أو جسور المعدل، ليصبح في النهاية تيارًا مباشرًا. لذلك، في تصميمه، يأخذ محول التحكم ZBK في الاعتبار على وجه التحديد خصائص دائرة التصحيح:

الإخراج ليس للاستخدام المباشر بواسطة المقاومات أو المحركات، ولكن لأنابيب المقوم.

يجب أن يتحمل النبض والتوافقيات الحالية الناتجة عن التصحيح.

يجب أن يتوافق العزل وارتفاع درجة الحرارة والهيكل مع شروط التصحيح.

في جملة واحدة: محول التحكم ZBK هو قسم "مصدر طاقة التصحيح الأولي"، وتغيير الجهد هو مجرد عمل سطحي، والتكيف مع التصحيح هو مجاله المهني.

أين هم محولات التحكم ZBK ضروري؟

ببساطة: في أي مكان يتم فيه تحويل التيار المتردد إلى تيار مستمر، يكون المحول المقوم مطلوبًا دائمًا تقريبًا في الواجهة الأمامية.

محول التحكم ZBK مقابل المحول العادي

يمكن استخدام المحولات العادية من الناحية الفنية للتصحيح، ولكنها تميل إلى السخونة الزائدة والشيخوخة بسرعة. تم تصميم محولات التحكم ZBK خصيصًا لهذه المهمة الأكثر صعوبة.

يبدو مشابهًا، لكنه مختلف حيث يهم

للوهلة الأولى، يبدو ZBK مشابهًا إلى حد كبير لمحول BK القياسي. لكن في الداخل، قمنا بإجراء العديد من التغييرات للتعامل مع واجب التصحيح بشكل صحيح:

تصميم اللف - نأخذ في الاعتبار مكون التيار المستمر الذي يأتي مع التيار المعدل. وهذا يمنع القلب من التشبع بشكل غير متساو، مما قد يسبب حرارة إضافية وضوضاء.

فئة العزل – عادةً الفئة F (155 درجة مئوية) أو الفئة H (180 درجة مئوية). ببساطة، فهو يتعامل مع الحرارة بشكل أفضل.

تنظيم الجهد - يمكن أن تتأرجح الأحمال المصححة قليلاً. تم تصميم ZBK للحفاظ على استقرار الإخراج حتى عندما يتغير الحمل فجأة.

مقاومة الاندفاع المفاجئ - عندما يشتعل أنبوب مقوم أو صمام ثنائي، يكون هناك تيار تدفق حاد. يمكن لـ ZBK أن يتلقى تلك الضربة دون شكوى.

تصميم الحنفية – تتيح لك الصنابير المتعددة ضبط الجهد الكهربي ليتناسب مع إعدادات التصحيح المختلفة (نصف موجة، موجة كاملة، جسر، وما إلى ذلك).

نحن أيضًا نستخدم مواد جيدة: اللفات النحاسية النقية، والفولاذ السليكوني عالي الجودة، والتشريب الفراغي. انها ليست "فقط بما فيه الكفاية". لقد تم تصميمه ليعمل لسنوات في مهمة المقوم.

الأشياء التي يجب مراقبتها عند اختيار ZBK

السعة - اكتشف طاقة التيار المستمر التي تحتاجها بعد التصحيح، ثم اقسمها على الكفاءة للحصول على VA من جانب التيار المتردد. ثم أضف ما لا يقل عن 20-30% إضافية كهامش أمان.

جهد الخرج - تذكر أن الثنائيات والثايرستور يخفضان بعض الجهد (حوالي 0.7-1 فولت للثنائيات، وأكثر للثايرستور). يجب أن يكون خرج المحول الخاص بك أعلى قليلاً من جهد التيار المستمر النهائي الذي تريده.

طريقة التصحيح - يضع كل من تصحيح نصف الموجة، والموجة الكاملة، والجسر متطلبات مختلفة على المحول. أخبرنا بما تستخدمه.

النقر المتعدد أم لا – إذا كنت بحاجة إلى ضبط جهد التيار المستمر بانتظام، فاحصل على نموذج النقر المتعدد أو القابل للتعديل.

فئة العزل - التصحيح ساخن. اختر الفئة F أو H لتتمتع براحة البال.

مثال في العالم الحقيقي

أنتجت إحدى الشركات المصنعة للمعدات البيئية مصادر طاقة للطلاء الكهربائي بالإعداد التالي: إدخال 220 فولت أحادي الطور ← محول ← جسر مقوم ← خرج تيار منخفض وعالي الجهد لخزانات الطلاء الكهربائي.

لقد استخدموا في البداية محولات التحكم العادية. وفي غضون عام، ارتفعت درجة حرارة المحولات بشكل مفرط، وأصدرت ضوضاء مفرطة، وعانت من تقادم المواد العازلة.

بعد التبديل إلى محولات مقوم ZBK بنفس السعة:

انخفضت درجة حرارة التشغيل بحوالي 15 درجة مئوية.

لم تحدث أية مشكلات خلال عامين من التشغيل المستمر.
