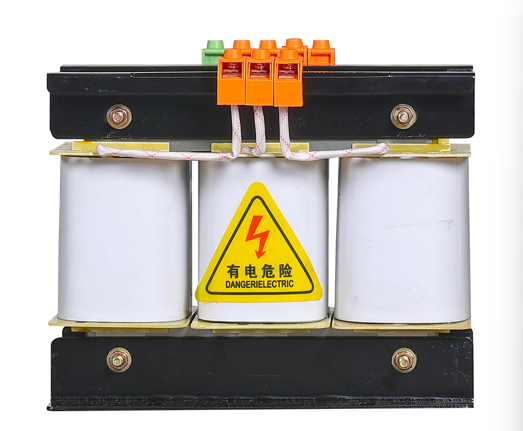

ما هو محول التحكم SBK ولماذا هو مهم؟

محول التحكم SBK عبارة عن محول من النوع الجاف ثلاثي الطور مصمم خصيصًا لتزويد دوائر التحكم ولوحات الترحيل وأنظمة PLC والمعدات المساعدة في البيئات الصناعية.

وظيفتها ليست تشغيل المحركات أو عناصر التسخين. وتتمثل مهمتها في تغذية "أدمغة" الآلة - PLC، والموصلات، والمرحلات، والمؤشرات، وأجهزة الاستشعار - بطاقة نظيفة ومستقرة ومعزولة.

لماذا يهم ذلك؟

لأن دوائر التحكم حساسة. يمكن أن يؤدي انخفاض الجهد اللحظي الذي قد يتجاهله المحرك إلى حدوث خلل في PLC، أو تشويش الموصل، أو إعطاء المستشعر قراءة خاطئة. في خط الإنتاج، يعني ذلك الأجزاء الخردة، ووقت التوقف عن العمل، واستكشاف الأخطاء وإصلاحها.

يقوم محول التحكم SBK بعزل دائرة التحكم عن ناقل الطاقة الرئيسي، وتصفية الضوضاء، وتوفير مصدر جهد ثابت ومخصص يمكن لنظام التحكم الاعتماد عليه.

باختصار: إنها تحافظ على عمل دماغ الآلة بينما تقوم عضلاتها برفع الأثقال.

كيفمحول التحكم SBKيعمل

المبدأ واضح ومباشر، لكن التطبيق محدد.

الخطوة 1 - الإدخال

يتصل الملف الأساسي بمصدر الطاقة الرئيسي - عادةً 380 فولت، أو 400 فولت، أو 415 فولت ثلاثي الطور. قد يحتوي على صنابير متعددة لاستيعاب اختلافات جهد الخط.

الخطوة 2 – العزلة

اللف الثانوي منفصل كهربائيا عن الابتدائي. لا يوجد اتصال مباشر. تنتقل الطاقة عبر المجال المغناطيسي. يؤدي هذا إلى منع الضوضاء والارتفاعات والأعطال الأرضية من الوصول إلى دائرة التحكم.

الخطوة 3 – الإخراج

يُنتج الملف الثانوي الجهد الذي يحتاجه نظام التحكم - غالبًا 220 فولت، أو 110 فولت، أو 24 فولت تيار متردد. تحتوي بعض محولات SBK على ملفات ثانوية متعددة لجهود تحكم مختلفة من وحدة واحدة.

الخطوة 4 - العرض المخصص

يغذي الإخراج لوحة التحكم - مصدر طاقة PLC، وملفات التتابع، وملفات الموصلات، وأضواء المؤشر، وأي معدات تحكم أو مساعدة أخرى.

الخطوة 5 - مصمم للتشغيل المستمر

دوائر التحكم تعمل دائما تم تصميم SBK للخدمة المستمرة - ارتفاع درجة الحرارة المنخفضة، وانخفاض مستوى الضجيج، والعمر الطويل عند التحميل الكامل.

النتيجة: مصدر طاقة نظيف ومستقر ومخصص لنظام التحكم في الماكينة.

الأنواع الشائعة منمحولات التحكم SBK

تتوفر محولات التحكم SBK في عدة تكوينات.

تعد النسخة المحمية متعددة الجهد هي المواصفات الأكثر شيوعًا لأنظمة التحكم الصناعية المتوسطة والكبيرة.

لماذامحولات التحكم SBKموضوع

لأن أغلى فشل في الماكينة هو الذي كان من الممكن منعه باستخدام طاقة أفضل.

إليك ما يوفره محول التحكم SBK والذي لا تستطيع مصادر الطاقة العادية:

1. العزل الكهربائي

يتم فصل دائرة التحكم فعليًا عن ناقل الطاقة الرئيسي. إذا حدث قصر في لف المحرك، يتوقف التيار عند المحول. يستمر نظام التحكم في العمل.

2. استقرار الجهد

حتى عندما ينخفض ​​أو يرتفع مصدر الإمداد الرئيسي، يحافظ محول التحكم على جهد الخرج ضمن نطاق ضيق. PLCs والمرحلات لا تثرثر أو تنقطع.

3. قمع الضوضاء

تولد VFDs والموصلات ومصادر تحويل الطاقة ضوضاء عالية التردد. يعمل البناء المتعرج لـ SBK والدرع الاختياري على منع الضوضاء من الوصول إلى دائرة التحكم.

4. القضاء على الحلقة الأرضية

من خلال توفير ثانوي معزول، يكسر SBK الحلقات الأرضية التي تسبب قراءات غير منتظمة للمستشعر، وأخطاء في الاتصال، وسلوك غير مبرر للمعدات.

5. نقطة توريد واحدة

محول واحد يوفر جميع جهود التحكم. لا توجد مصادر طاقة متعددة بمراجع أرضية مختلفة. أسلاك أبسط، ونقاط فشل أقل، واستكشاف الأخطاء وإصلاحها بشكل أسهل.

6. عمر خدمة طويل

تم تصميم محولات SBK للخدمة المستمرة. الأساسية واللفات ذات حجم كبير. يكون العزل عادةً من الفئة F (155 درجة مئوية) أو الفئة H (180 درجة مئوية). إنهم يعملون بشكل رائع ويستمرون لعقود من الزمن.

بدون محول تحكم مناسب، يصبح نظام التحكم في الماكينة تحت رحمة ناقل الطاقة الرئيسي. مع واحد، فإنه يعمل بشكل يمكن التنبؤ به وموثوق به.

اختيار الحقمحول التحكم SBK

إن اختيار محول التحكم الصحيح ليس أمرًا معقدًا، ولكن بعض الأخطاء يمكن أن تسبب رحلات مزعجة وسلوكًا غير منتظم.

الخطوة 1 - تحديد الحمل

قم بإدراج كل الأجهزة التي سيتم تشغيلها بواسطة محول التحكم:

مصدر طاقة PLC (تصنيف VA)

ملفات التتابع (عقد VA)

ملفات المقاولين (الختم في VA)

أضواء المؤشر

صمامات الملف اللولبي

أجهزة الاستشعار وأجهزة الإرسال

أضف VA (وليس الوات) لجميع الأجهزة التي ستعمل في وقت واحد.

الخطوة 2 - تطبيق عامل الواجب

محولات التحكم لها أحجام مختلفة عن محولات الطاقة.

الخطوة 3 - التحقق من تيار التدفق

تسحب الموصلات والمرحلات تيارًا أكبر بشكل ملحوظ عند إغلاقها مقارنةً بوقت احتجازها. قد يؤدي المحول الكبير بما يكفي لاحتواء التيار إلى تعثر الجهد أو انخفاضه أثناء الإغلاق.

القاعدة الأساسية: يجب أن تكون قدرة تدفق المحول على الأقل 10 أضعاف حمل الحالة المستقرة للدورات القليلة الأولى. يتم إنشاء معظم محولات SBK بهامش تدفق كافٍ، ولكن إذا كان لديك العديد من الموصلات الكبيرة، فقم بزيادة الحجم.

الخطوة 4 - تحديد الفولتية

الجهد الأساسي – ما هو العرض الخاص بك؟ 380 فولت؟ 400 فولت؟ 415 فولت؟

الجهد (الجهد) الثانوي - ما الذي يحتاجه نظام التحكم الخاص بك؟ 220 فولت؟ 110 فولت؟ 24 فولت؟

الخطوة 5 - اتخاذ قرار بشأن التدريع

الخطوة 6 - اختر نوع العلبة

إطار مفتوح - قم بالتثبيت داخل لوحة التحكم. بأقل تكلفة.

مغلق - تركيب مستقل. يحمي من الاتصال العرضي.

IP54 أو أعلى - للبيئات المتربة أو الرطبة.

الخطوة 7 – التحقق من تقارير اختبار الشركة المصنعة

اطلب من المورد:

اختبار مقاومة العزل

اختبار تحمل العزل الكهربائي

قياس فقدان عدم التحميل

اختبار تنظيم الجهد

الأفكار النهائية

محول التحكم SBK ليس مكونًا "بطلًا". لا يحتوي على شاشة وامضة أو تحديث للبرنامج. لكن حاول تشغيل الجهاز بدونها، وسوف تلاحظ ذلك على الفور.

إنه موجود في زاوية لوحة التحكم، ويقوم بعمله بهدوء، سنة بعد سنة. إنه يحمي الإلكترونيات باهظة الثمن. إنه يحافظ على تشغيل PLC عندما تنخفض الحافلة الرئيسية. فهو يحجب الضوضاء التي من شأنها أن تسبب عمليات إيقاف تشغيل عشوائية.

إذا كنت تقوم بتصميم لوحة تحكم، أو بناء آلة، أو ترقية نظام موجود، فإن محول التحكم SBK هو أحد أهم المكونات التي ستحددها - حتى لو لم يتحدث أحد عنها على الإطلاق.

لأن قوة التحكم الموثوقة ليست اختيارية. إنه أساس الأتمتة الموثوقة.
