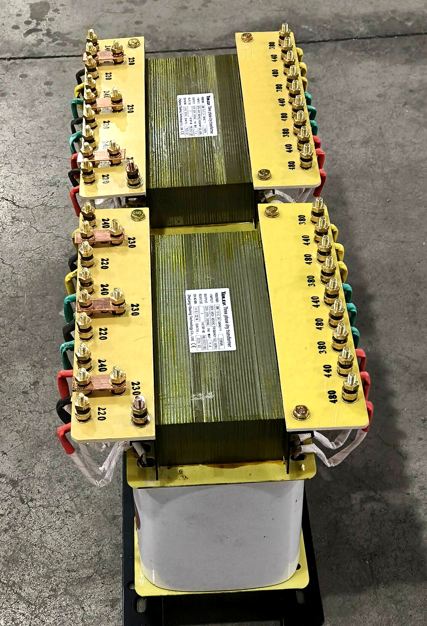

ما هو محول SBK عالي الدقة ولماذا هو مهم؟

محول SBK عالي الدقة عبارة عن محول عزل من النوع الجاف ثلاثي الطور. لقد تم تصميمه للمهام التي تحتاج إلى طاقة نظيفة ومستقرة وخالية من الضوضاء.

معظم محولات التوزيع تقوم فقط برفع الجهد لأعلى أو لأسفل. يفعل SBK المزيد. وهو يركز على جودة الطاقة. يقوم بعزل العتاد الحساس عن الشبكة. يقوم بتصفية الضوضاء عالية التردد. ويقدم مخرجات مستقرة ومتوازنة ومنخفضة التشوه.

لماذا يهم ذلك؟

لأن المعدات الحديثة – آلات CNC، وأدوات المختبرات، والأجهزة الطبية – يصعب إرضاءها فيما يتعلق بالطاقة. أكثر انتقائية مما كانت عليه من قبل. وعندما لا تكون الطاقة نظيفة، تسوء الأمور.

مواطن الخلل في وحدة تحكم CNC. أداة مختبرية تعطي قراءات غير منتظمة. جهاز طبي ينذر بدون سبب. نظام الاتصالات يسقط البيانات.

لا تكون هذه المشاكل في الغالب عبارة عن أعطال في المعدات، بل هي مشاكل في الطاقة.

يقع محول SBK بين الشبكة القذرة والحمل الحساس. فهو ينظف الطاقة، ويثبت الجهد، ويحمي المعدات.

باختصار: إنه يحول القوة الإشكالية إلى قوة دقيقة.

كيفمحول SBK عالي الدقةيعمل

مبدأ التشغيل هو العزل الكهرومغناطيسي، ولكن مع العديد من التحسينات المهمة.

الخطوة 1 – العزلة

اللفات الأولية والثانوية ليس لها اتصال كهربائي مباشر. تنتقل الطاقة عبر المجال المغناطيسي. يؤدي هذا وحده إلى منع ضوضاء الوضع الشائع وكسر الحلقات الأرضية.

الخطوة 2 - التدريع الكهروستاتيكي

بين اللفات الأولية والثانوية، تتم إضافة درع نحاسي إلكتروستاتيكي وتأريضه. يعمل هذا الدرع على تحويل الضوضاء عالية التردد - من VFDs، وإمدادات الطاقة في وضع التبديل، وأجهزة إرسال الراديو - بعيدًا عن الجانب الثانوي.

الخطوة 3 - سعة اقتران منخفضة

إن بنية اللف الخاصة (فصل الطبقة، أو التشذير، أو البكرة المقسمة) تقلل من السعة الطفيلية بين المرحلة الابتدائية والثانوية. السعة المنخفضة تعني رفض أفضل للضوضاء عالية التردد.

الخطوة 4 - تنظيم الجهد الضيق

تم تصميم SBK بتصميم منخفض المقاومة، مما يقلل من انخفاض الجهد من عدم التحميل إلى التحميل الكامل. يظل جهد الخرج مستقرًا حتى عندما يتغير الحمل فجأة.

الخطوة 5 - الناتج المتوازن

بالنسبة للنماذج ثلاثية الطور، ينتج SBK مخرجات متوازنة بشكل جيد حتى لو كان الإدخال غير متوازن قليلاً. يعد هذا أمرًا بالغ الأهمية بالنسبة للأحمال الحساسة ثلاثية الطور مثل آلات CNC والمطاحن الدقيقة ومنصات الاختبار.

النتيجة: طاقة نظيفة ومستقرة ومتوازنة يمكن للمعدات الحساسة الاعتماد عليها.

الأنواع الشائعة منمحولات SBK عالية الدقة

تتوفر محولات SBK في عدة تكوينات لتتناسب مع احتياجات التطبيقات المختلفة.

يتم تصنيع معظم محولات SBK حسب الطلب، وليست مخزنة على الرف. تتم مطابقة كل من الجهد والسعة والتدريع والعلبة مع حمل العميل.

لماذامحولات SBK عالية الدقةموضوع

لأن الطاقة "الجيدة بما فيه الكفاية" ليست جيدة بما يكفي للمعدات الحساسة.

إليك ما يقدمه محول SBK والذي لا تستطيع المحولات العادية تقديمه:

1. رفض الضوضاء عالية التردد

توفر المحولات القياسية بعض العزلة، لكن الضوضاء عالية التردد لا تزال تقترن من خلال سعة الملف. يعمل الدرع الكهروستاتيكي الخاص بـ SBK على تقليل هذه الضوضاء من خلال أوامر من حيث الحجم - عادةً ما يتراوح بين 60 ديسيبل إلى 100 ديسيبل من رفض الوضع الشائع.

2. القضاء على الحلقة الأرضية

عندما تشترك عدة قطع من المعدات في أرضية مشتركة، نادرًا ما تكون إمكانات الأرض متطابقة. يؤدي هذا الاختلاف إلى إنشاء تيارات شاردة تدور بينهما، وهذا ما يسميه المهندسون بالحلقة الأرضية.

في النظام الصوتي، يظهر على شكل همهمة منخفضة التردد. وفي الحصول على البيانات، فإنه يسبب قراءات غير منتظمة أو إشارات وهمية. في القياسات الدقيقة، سترى انحرافًا لا ينبغي أن يكون موجودًا.

يحل SBK المشكلة عن طريق إعطاء الحمل مرجعًا أرضيًا معزولًا خاصًا به - كسر الحلقة وإيقاف الضوضاء عند مصدرها.

3. تشويه الناتج المنخفض

لا يقدم SBK تشويهًا توافقيًا كبيرًا. شكل موجة جهد الخرج عبارة عن موجة جيبية نظيفة، لا يمكن تمييزها عن الإدخال. بالنسبة للأجهزة الحساسة، هذا غير قابل للتفاوض.

4. انخفاض الجهد الوضع المشترك

في الأنظمة ذات التأريض الضعيف أو المعدوم، يمكن لجهد الوضع الشائع أن يجعل الإلكترونيات تعمل بشكل غير متوقع - مواطن الخلل العشوائية، والقراءات الخاطئة، والتشغيل غير المستقر. تعمل عزلة ودرع SBK على خفض جهد الوضع المشترك عند الحمل مباشرةً، بحيث تحصل أجهزتك على طاقة نظيفة ومستقرة.

5. حماية المعدات

كتل العزلة العواصف، والمسامير، والعابرين الناجم عن البرق. يرى الحمل فقط الطاقة النظيفة التي يحتاجها - وليس القمامة الموجودة على الشبكة.

بدون محول SBK، تصبح المعدات الحساسة تحت رحمة الشبكة. مع واحد، فإنه يعمل كما تم تصميمه - بشكل يمكن التنبؤ به وموثوق به ودقة.

اختيار محول SBK المناسب عالي الدقة

يتطلب اختيار محول SBK الانتباه إلى أكثر من مجرد كيلو فولت أمبير والجهد.

الخطوة 1 – تحديد نوع التحميل

مرحلة واحدة أو ثلاث مراحل؟ معظم المعدات المخبرية والطبية أحادية الطور. معظم أنظمة التصنيع باستخدام الحاسب الآلي وأنظمة الاختبار هي ثلاث مراحل.

مستمرة أم متقطعة؟ يحتوي المحول بقدرة 5 كيلو فولت أمبير الذي يعمل على مدار الساعة طوال أيام الأسبوع على متطلبات حرارية مختلفة عن تلك المستخدمة في الاختبارات العرضية.

الخطوة 2 - حساب السعة المطلوبة

أضف لوحة الاسم VA أو الأمبيرات لجميع المعدات التي سيتم تشغيلها في وقت واحد. ثم قم بإضافة هامش — عادة ما يكون من 20% إلى 30% للتوسع المستقبلي أو الأحمال الزائدة غير المتوقعة.

مثال: جهاز التحكم CNC (1.5 كيلو فولت أمبير)، محرك سيرفو (2 كيلو فولت أمبير)، ومحرك المغزل (3 كيلو فولت أمبير) إجمالي 6.5 كيلو فولت أمبير. بهامش 20%: 7.8 كيلو فولت أمبير → اختر 8 كيلو فولت أمبير أو 10 كيلو فولت أمبير.

لا تبالغ بشكل كبير. يحتوي المحول ذو الحجم الكبير على خسائر أعلى في حالة عدم التحميل وتيار تدفق أكبر، دون أي فائدة.

الخطوة 3 - تحديد التدريع

تتطلب معظم تطبيقات SBK حماية إلكتروستاتيكية واحدة. التدريع المزدوج نادر ولكنه متاح.

الخطوة 4 – التحقق من الجهد والتردد

الجهد الأساسي — يجب أن يتطابق مع مصدر إمداد موقعك (على سبيل المثال، 380 فولت، 400 فولت، 415 فولت، 460 فولت).

الجهد الثانوي - يجب أن يتناسب مع حملك (على سبيل المثال، 380 فولت، 220 فولت، 200 فولت، 110 فولت).

التردد — 50 هرتز، 60 هرتز، أو 50/60 هرتز مزدوج التصنيف.

يمكن بناء SBK بصنابير على الجانب الأساسي لاستيعاب جهود الخطوط المتغيرة قليلاً.

الخطوة 5 – اختيار العلبة والتركيب

إطار مفتوح - للتثبيت داخل لوحة كهربائية موجودة. بأقل تكلفة.

مغلق (IP20) - حاوية داخلية قياسية. يحمي من الاتصال العرضي.

مغلق (IP54) - مقاوم للغبار ومقاوم للرذاذ. للبيئات الصناعية مع الغبار أو الرطوبة.

حامل - لرفوف المعدات مقاس 19 بوصة. شائع في أنظمة الصوت والاختبار.

الخطوة 6 - التحقق من تسرب التيار (للتطبيقات الطبية أو المتعلقة بالمريض)

يجب أن تفي محولات SBK من الدرجة الطبية بحدود تيار التسرب IEC 60601-1 (عادةً <0.1 مللي أمبير للأجزاء التي يمكن للمريض الوصول إليها). اطلب تقرير اختبار – لا تعتمد على الادعاءات الشفهية.

الخطوة 7 - اطلب تقارير الاختبار

يجب أن يقدم المورد ذو السمعة الطيبة ما يلي:

اختبار مقاومة العزل

اختبار تحمل العزل الكهربائي

قياس فقدان عدم التحميل

اختبار تنظيم الجهد

قياس تيار التسرب (للوحدات الطبية)

اختياري: تقرير اختبار نوع الطرف الثالث

الأفكار النهائية

المحول عالي الدقة SBK ليس أرخص محول في السوق. إنها ليست الأصغر أو الأخف وزنا.

ولكن عندما لا تتمكن أجهزتك من تحمل الطاقة "القذرة" - عندما يعني حدوث خلل في جزء ملغى، أو فقدان عينة، أو تكرار التصوير بالرنين المغناطيسي - فإن SBK يدفع تكاليفه بنفسه بسرعة.

ليس لديها شاشة تعمل باللمس. لا يتصل بشبكة Wi-Fi. أنها لا تنتج الرسوم البيانية الفاخرة.

إنه يعمل فقط. بهدوء، وبشكل موثوق، سنة بعد سنة.

في عصر تنتشر فيه الضوضاء الكهربائية في كل مكان - VFDs، وإضاءة LED، وتحويل مصادر الطاقة، والشواحن اللاسلكية - أصبحت الطاقة النظيفة نادرة بشكل متزايد. محول SBK هو الأداة التي تعيده إليك.

إذا كنت تعمل في مجال التصنيع الدقيق، أو التصوير الطبي، أو الاختبارات المعملية، أو الصوت الاحترافي، فأنت تعرف بالفعل قيمة الطاقة النظيفة. إذا كنت لا تزال تستكشف مشكلات المعدات الغامضة وإصلاحها، فقد يكون SBK هو الحل الذي لم تجربه بعد.

الطاقة النظيفة ليست ترفا. بالنسبة للمعدات الحساسة، فهو مطلب.
